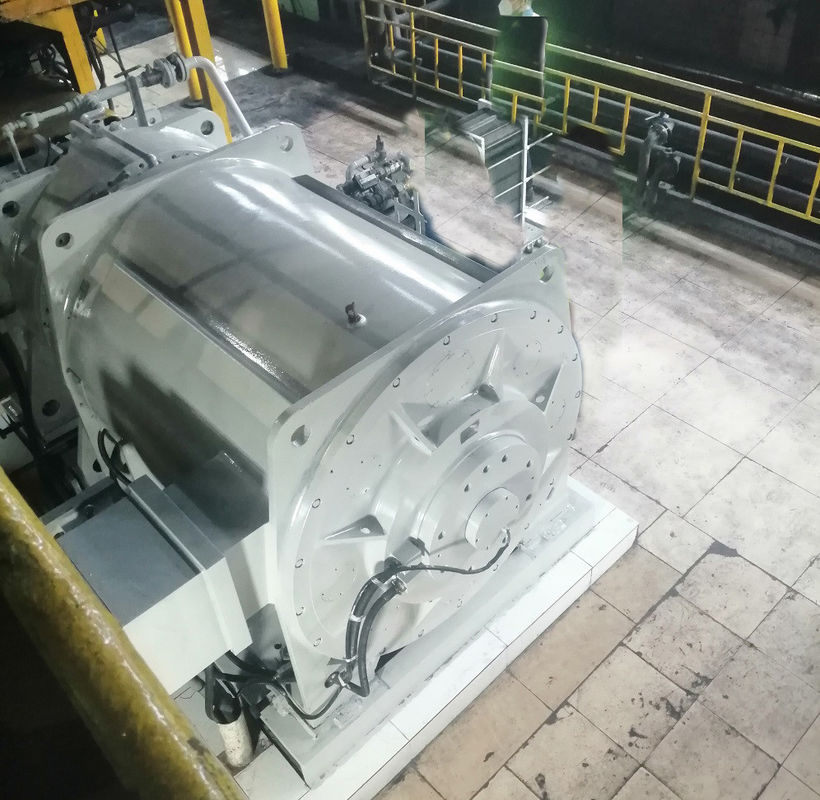

आंतरिक मिक्सर के लिए 2500kw 360rpm 72hz 10kv नियोडियमियम चुंबक मोटर

स्थायी चुंबक सिंक्रोनस मोटर की निम्नलिखित विशेषताएं हैं:

• नाममात्र दक्षता सामान्य असिंक्रोनस मोटर्स की तुलना में 2% से 5% अधिक है;
• लोड की वृद्धि के साथ दक्षता तेजी से बढ़ जाती है। जब लोड 25% से 120% के दायरे में बदलता है तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता संचालन रेंज साधारण असिंक्रोनस मोटर्स की तुलना में बहुत अधिक है- हल्के भार, परिवर्तनीय भार और पूर्ण भार सभी में ऊर्जा की बचत के महत्वपूर्ण प्रभाव होते हैं।
• शक्ति कारक 0.95 और उससे अधिक, कोई प्रतिक्रियाशील मुआवजा आवश्यक नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है। एसिंक्रोनस मोटर्स की तुलना में, चालू करंट 10% से अधिक कम हो गया है। ऑपरेटिंग करंट और सिस्टम के नुकसान में कमी के कारण,लगभग 1% ऊर्जा बचत प्रभाव प्राप्त किया जा सकता है.
• कम तापमान वृद्धि, उच्च शक्ति घनत्वः 20K तीन चरण असिंक्रोनस मोटर तापमान वृद्धि से कम, डिजाइन तापमान वृद्धि समान है और एक छोटी मात्रा में बनाया जा सकता है,अधिक प्रभावी सामग्री की बचत;
• उच्च प्रारंभ टोक़ और उच्च अधिभार क्षमताः आवश्यकताओं के अनुसार इसे उच्च प्रारंभ टोक़ (3-5 गुना) और उच्च अधिभार क्षमता के साथ डिज़ाइन किया जा सकता है।
• परिवर्तनीय आवृत्ति गति नियंत्रण प्रणाली का प्रयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और असिंक्रोनस मोटर्स की तुलना में बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले असिंक्रोनस मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• पावर फैक्टर में वृद्धि के कारण, पावर सप्लाई सिस्टम ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जिससे ट्रांसफार्मर की पावर सप्लाई क्षमता में सुधार होता है,और सिस्टम केबल की लागत को भी काफी कम कर सकता है (नई परियोजना);
• नई परियोजना के निर्माण के समय, सभी ड्राइव सिस्टम स्थायी चुंबक सिंक्रोनस मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से असिंक्रोनस मोटर्स के उपयोग के समान है,और परियोजना के चालू होने के बाद भी ऊर्जा-बचत लाभ प्राप्त कर सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न वोल्टेज वाले उच्च दक्षता वाले असिंक्रोनस मोटर्स की प्रतिस्थापन प्रणाली (< 380/660/1140V) से 5% से 30% ऊर्जा की बचत होती है।और उच्च वोल्टेज ((6kV/10kV) उच्च दक्षता असिंक्रोनस मोटर, प्रणाली 2% से 10% तक की बचत करती है।

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

1उच्च दक्षता: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में अधिक दक्षता होती है क्योंकि रोटर वाइंडिंग में वर्तमान की अनुपस्थिति के कारण उनके कम नुकसान होते हैं।

2बेहतर शक्ति घनत्व: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में अधिक शक्ति घनत्व होता है क्योंकि वे कम मात्रा में सामग्री के साथ एक मजबूत चुंबकीय क्षेत्र उत्पन्न कर सकते हैं।

3छोटे आकार और वजनः उच्च शक्ति घनत्व के कारण, स्थायी चुंबक मोटर्स को पारंपरिक मोटर्स की तुलना में छोटा और हल्का बनाया जा सकता है,उन्हें उन अनुप्रयोगों के लिए आदर्श बनाते हैं जहां स्थान और वजन एक चिंता का विषय है.

4कम रखरखावः स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में कम चलती भाग होते हैं, जिसका अर्थ है कि उन्हें कम रखरखाव की आवश्यकता होती है और उनका जीवनकाल अधिक होता है।

5बेहतर नियंत्रणः स्थायी चुंबक मोटर्स में बेहतर नियंत्रण होता है क्योंकि वे भार और गति में परिवर्तनों का तेजी से जवाब दे सकते हैं, जिससे उन्हें सटीक नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाया जाता है।

एक स्थायी चुंबक मोटर (जिसे पीएम भी कहा जाता है) को दो मुख्य श्रेणियों में विभाजित किया जा सकता हैः आंतरिक स्थायी चुंबक (आईपीएम) और सतह स्थायी चुंबक (एसपीएम) ।दोनों प्रकार रोटर के अंदर या रोटर पर लगाए गए स्थायी चुंबकों से चुंबकीय प्रवाह उत्पन्न करते हैं.

एसपीएम

सतह स्थायी चुंबक

एक प्रकार का मोटर जिसमें स्थायी चुंबक रोटर परिधि से जुड़े होते हैं।

एसपीएम मोटर्स में रोटर की सतह के बाहरी हिस्से पर चुंबक लगे होते हैं, उनकी यांत्रिक शक्ति आईपीएम की तुलना में बहुत कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती हैइसके अतिरिक्त, इन मोटर्स में बहुत सीमित चुंबकीय प्रबलता (Ld ≈ Lq) होती है। रोटर की स्थिति के बावजूद रोटर टर्मिनलों पर मापा गया प्रेरण मूल्य समान होता है।निकट एकता प्रबलता अनुपात के कारण, एसपीएम मोटर डिजाइन मोर्च उत्पन्न करने के लिए चुंबकीय टोक़ घटक पर काफी हद तक निर्भर करते हैं, यदि पूरी तरह से नहीं।

आईपीएम

आंतरिक स्थायी चुंबक

एक प्रकार की मोटर जिसमें स्थायी चुंबक के साथ घुमावदार घुमावदार होता है, उसे आईपीएम कहा जाता है।

आईपीएम मोटर्स में एक स्थायी चुंबक रोटर में ही एम्बेडेड होता है। उनके एसपीएम समकक्षों के विपरीत, स्थायी चुंबकों का स्थान आईपीएम मोटर्स को बहुत ही यांत्रिक रूप से ध्वनि बनाता है,और बहुत उच्च गति पर काम करने के लिए उपयुक्तइन मोटर्स को उनके अपेक्षाकृत उच्च चुंबकीय प्रबलता अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा टोक़ दोनों घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है.

आपको एसपीएम के बजाय आईपीएम मोटर क्यों चुनना चाहिए?

1चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का प्रयोग करके उच्च टोक़ प्राप्त किया जाता है।

2पारंपरिक इलेक्ट्रिक मोटर्स की तुलना में आईपीएम मोटर्स 30% कम बिजली का उपभोग करते हैं।

3यांत्रिक सुरक्षा में सुधार होता है, क्योंकि एसपीएम के विपरीत, चुंबक केन्द्रापसारक बल के कारण अलग नहीं होगा।

4यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके उच्च गति वाली मोटर रोटेशन का जवाब दे सकता है।

ब्रशलेस स्थायी चुंबक (पीएम) मोटर्स एक एसी पावर सप्लाई के साथ काम करते हैं इसलिए उन्हें अक्सर पीएमएसी मोटर्स कहा जाता है।स्थायी चुंबकों का प्रयोग कंडक्टरों (रोटर बार) की आवश्यकता को समाप्त करता है ताकि रोटर के नुकसान को समाप्त किया जाएइस डिजाइन से एक ही पैकेज में उच्च दक्षता, कम गति और उच्च टोक़ को जोड़ना संभव हो जाता है। छोटे मोटर आकारों के लिए पीएम मोटर की दक्षता पुराने की तुलना में 10% से 15% अधिक हो सकती है,एक ही भार बिंदु पर मानक दक्षता वाले मोटरये दक्षता लाभ सामान्य मोटर भारों की पूरी श्रृंखला पर लागू होते हैं।

एक ड्राइव या नियंत्रक की आवश्यकता के कारण, परिवर्तनीय गति वाले पीएमएसी मोटर्स स्थिर गति वाले प्रीमियम दक्षता प्रेरण मोटर्स की तुलना में बहुत अधिक लागत रखते हैं।तो एक नए प्रीमियम दक्षता इन्वर्टर-कर्तव्य मोटर को नियंत्रित करने के लिए एक इलेक्ट्रॉनिक पल्स-चौड़ाई मॉड्यूलेटेड चर आवृत्ति ड्राइव (वीएफडी) के लिए समकक्ष प्रतिस्थापन हैं. परिवर्तनीय प्रवाह अनुप्रयोगों में निरंतर गति वाले मोटर्स को बदलने पर,पीएमएसी मोटर की चर गति क्षमता के कारण ऊर्जा की बचत मोटर की बढ़ी हुई दक्षता के कारण बचत से बहुत अधिक होगीस्थायी चुंबक मोटर्स अपनी पूरी परिचालन सीमा में बेहतर दक्षता प्रदान करते हैं और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) IE4 दक्षता मानकों को पूरा या पार करते हैं।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के विकास की प्रवृत्तिः

दुर्लभ पृथ्वी स्थायी चुंबक मोटर उच्च शक्ति (उच्च गति, उच्च टोक़), उच्च कार्यक्षमता और लघुकरण की ओर विकसित हो रहे हैं,और लगातार नई मोटर किस्मों और अनुप्रयोग क्षेत्रों का विस्तार कर रहे हैं, और आवेदन की संभावनाएं बहुत आशावादी हैं। जरूरतों को पूरा करने के लिए, दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के डिजाइन और विनिर्माण प्रक्रिया में अभी भी निरंतर नवाचार की आवश्यकता है,विद्युत चुम्बकीय संरचना अधिक जटिल होगी, गणना संरचना अधिक सटीक होगी, और विनिर्माण प्रक्रिया अधिक उन्नत और लागू होगी।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोगः

दुर्लभ पृथ्वी स्थायी चुंबक मोटरों की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक हो रहे हैं। मुख्य अनुप्रयोग क्षेत्र निम्नलिखित हैंः

दुर्लभ पृथ्वी स्थायी चुंबक मोटरों की उच्च दक्षता और ऊर्जा बचत पर ध्यान केंद्रित करें।जैसे कि दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स कपड़ा और रासायनिक फाइबर उद्योगों के लिए, तेल क्षेत्रों और कोयला खदानों में प्रयुक्त विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोन मोटर,और दुर्लभ पृथ्वी स्थायी चुंबक विभिन्न पंपों और प्रशंसकों को चलाने के लिए सिंक्रोन मोटर.
