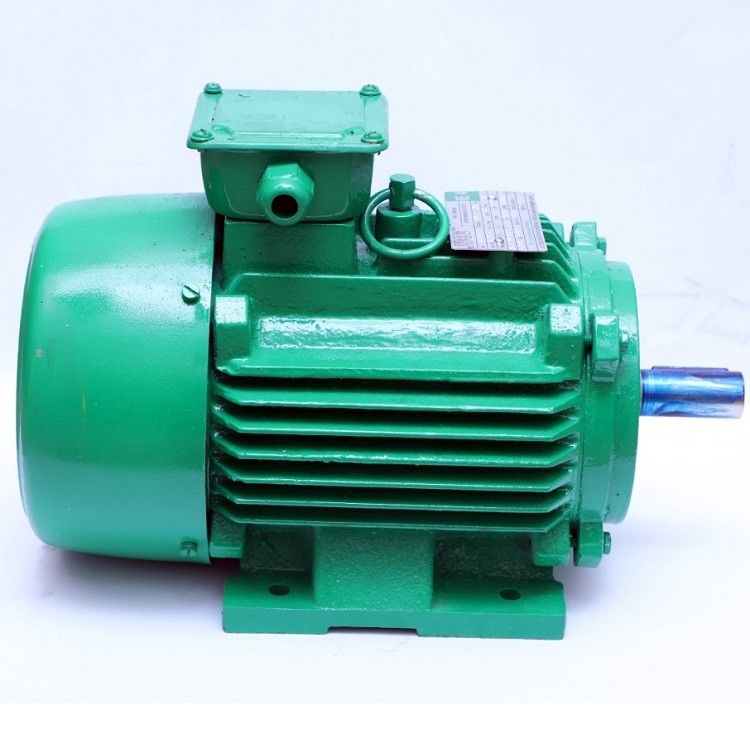

50HZ 60HZ 3 चरण स्थायी चुंबक तुल्यकालिक मोटर मूल्य IC411 शीतलक

स्थायी चुंबक तुल्यकालिक मोटर में निम्नलिखित विशेषताएं हैं:

• सामान्य अतुल्यकालिक मोटर्स की तुलना में रेटेड दक्षता 2% से 5% अधिक है;
• भार बढ़ने के साथ दक्षता तेजी से बढ़ती है।जब भार 25% से 120% की सीमा में बदलता है, तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता वाली ऑपरेटिंग रेंज साधारण अतुल्यकालिक मोटर्स की तुलना में बहुत अधिक है।लाइट-लोड, वेरिएबल-लोड और फुल-लोड सभी में महत्वपूर्ण ऊर्जा-बचत प्रभाव होते हैं;
• पावर कारक 0.95 और उससे अधिक तक, कोई प्रतिक्रियाशील मुआवजे की आवश्यकता नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है।अतुल्यकालिक मोटर्स की तुलना में, रनिंग करंट 10% से अधिक कम हो जाता है।ऑपरेटिंग करंट और सिस्टम लॉस में कमी के कारण लगभग 1% ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।
• कम तापमान वृद्धि, उच्च शक्ति घनत्व: तीन-चरण अतुल्यकालिक मोटर तापमान वृद्धि की तुलना में 20K कम, डिजाइन तापमान वृद्धि समान है और इसे अधिक प्रभावी सामग्री की बचत करते हुए एक छोटी मात्रा में बनाया जा सकता है;
• उच्च प्रारंभिक टोक़ और उच्च अधिभार क्षमता: आवश्यकताओं के अनुसार, इसे उच्च प्रारंभिक टोक़ (3-5 बार) और उच्च अधिभार क्षमता के साथ डिजाइन किया जा सकता है;
• चर आवृत्ति गति नियंत्रण प्रणाली का उपयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और अतुल्यकालिक मोटर्स से बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले अतुल्यकालिक मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• बिजली कारक में वृद्धि के कारण, बिजली आपूर्ति प्रणाली ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जो ट्रांसफार्मर की बिजली आपूर्ति क्षमता में सुधार करती है, और सिस्टम केबल (नई परियोजना) की लागत को भी बहुत कम कर सकती है;
• जब नई परियोजना का निर्माण किया जाता है, तो सभी ड्राइव सिस्टम स्थायी चुंबक तुल्यकालिक मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से अतुल्यकालिक मोटर्स के उपयोग के समान होता है, और परियोजना के चालू होने के बाद परियोजना ऊर्जा-बचत लाभ प्राप्त करना जारी रख सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न-वोल्टेज (380/660/1140V) उच्च दक्षता वाली अतुल्यकालिक मोटरों का प्रतिस्थापन, सिस्टम 5% से 30% ऊर्जा बचाता है, और उच्च-वोल्टेज (6kV/10kV) उच्च दक्षता वाली अतुल्यकालिक मोटरें , सिस्टम 2% से 10% बचाता है।

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स पर कई फायदे प्रदान करते हैं, जिनमें निम्न शामिल हैं:

उच्च दक्षता: पीएमएसी मोटर्स रोटर कॉपर लॉस की अनुपस्थिति और वाइंडिंग लॉस को कम करने के कारण अत्यधिक कुशल हैं।वे 97% तक की दक्षता प्राप्त कर सकते हैं, जिसके परिणामस्वरूप महत्वपूर्ण ऊर्जा बचत होती है।

उच्च शक्ति घनत्व: पीएमएसी मोटरों में अन्य मोटर प्रकारों की तुलना में उच्च शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की प्रति इकाई अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहाँ स्थान सीमित है।

उच्च टोक़ घनत्व: PMAC मोटर्स में एक उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे प्रति यूनिट आकार और वजन में अधिक टोक़ का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है।

कम रखरखाव: चूँकि PMAC मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में उनका जीवनकाल अधिक होता है।

बेहतर नियंत्रण: PMAC मोटर्स में अन्य मोटर प्रकारों की तुलना में बेहतर गति और टॉर्क नियंत्रण होता है, जो उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां सटीक नियंत्रण की आवश्यकता होती है।

पर्यावरण के अनुकूल: पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में अधिक पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं, जिन्हें रीसायकल करना आसान होता है और अन्य मोटर प्रकारों की तुलना में कम अपशिष्ट उत्पन्न होता है।

कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उत्कृष्ट विकल्प बनाते हैं।

आवेदन पत्र:

स्थायी चुंबक तुल्यकालिक मोटर्स को सबसे अच्छा ओपन-लूप स्टेप-लेस स्पीड कंट्रोल सिस्टम बनाने के लिए फ्रीक्वेंसी कन्वर्टर्स के साथ जोड़ा जा सकता है, जिसका पेट्रोकेमिकल, केमिकल फाइबर, टेक्सटाइल, मशीनरी, इलेक्ट्रॉनिक्स, ग्लास, रबर में स्पीड कंट्रोल ट्रांसमिशन उपकरण के लिए व्यापक रूप से उपयोग किया जाता है। पैकेजिंग, छपाई, कागज बनाने, छपाई और रंगाई, धातु विज्ञान और अन्य उद्योग।

एक स्थायी चुंबक मोटर (जिसे पीएम भी कहा जाता है) को दो मुख्य श्रेणियों में विभाजित किया जा सकता है: आंतरिक स्थायी चुंबक (आईपीएम) और भूतल स्थायी चुंबक (एसपीएम)।दोनों प्रकार रोटर के अंदर या उसके अंदर स्थायी चुम्बकों द्वारा चुंबकीय प्रवाह उत्पन्न करते हैं।

एसपीएम

भूतल स्थायी चुंबक

एक प्रकार की मोटर जिसमें स्थायी चुम्बक रोटर परिधि से जुड़े होते हैं।

एसपीएम मोटर्स में रोटर सतह के बाहरी हिस्से में चुंबक लगे होते हैं, उनकी यांत्रिक शक्ति आईपीएम की तुलना में बहुत कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती है।इसके अलावा, ये मोटर्स बहुत सीमित चुंबकीय सामर्थ्य (Ld ≈ Lq) प्रदर्शित करते हैं।रोटर टर्मिनलों पर मापे गए अधिष्ठापन मान रोटर की स्थिति की परवाह किए बिना संगत होते हैं।निकट एकता सामर्थ्य अनुपात के कारण, एसपीएम मोटर डिजाइन टोक़ का उत्पादन करने के लिए चुंबकीय टोक़ घटक पर पूरी तरह से नहीं तो महत्वपूर्ण रूप से भरोसा करते हैं।

आईपीएम

आंतरिक स्थायी चुंबक

एक प्रकार की मोटर जिसमें स्थायी चुम्बकों के साथ रोटर लगा होता है, उसे IPM कहा जाता है।

IPM मोटर्स में रोटर में ही एक स्थायी चुंबक लगा होता है।अपने एसपीएम समकक्षों के विपरीत, स्थायी चुम्बकों का स्थान आईपीएम मोटरों को यांत्रिक रूप से बहुत मजबूत बनाता है, और बहुत तेज गति से संचालन के लिए उपयुक्त होता है।इन मोटरों को उनके अपेक्षाकृत उच्च चुंबकीय सामर्थ्य अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।उनके चुंबकीय सामर्थ्य के कारण, एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा दोनों टोक़ घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है।

आपको एसपीएम के बजाय आईपीएम मोटर क्यों चुननी चाहिए?

1. चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का उपयोग करके उच्च टोक़ प्राप्त किया जाता है।

2. IPM मोटर्स पारंपरिक इलेक्ट्रिक मोटर्स की तुलना में 30% कम बिजली की खपत करती हैं।

3. यांत्रिक सुरक्षा में सुधार हुआ है, क्योंकि एसपीएम के विपरीत, केन्द्रापसारक बल के कारण चुंबक अलग नहीं होगा।

4. यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके हाई-स्पीड मोटर रोटेशन का जवाब दे सकता है।

ब्रशलेस स्थायी चुंबक (पीएम) मोटर्स एक एसी बिजली की आपूर्ति के साथ काम करती हैं, इसलिए उन्हें अक्सर पीएमएसी मोटर्स कहा जाता है।स्थायी चुम्बकों के उपयोग से कंडक्टरों (रोटर बार) की आवश्यकता समाप्त हो जाती है जिससे रोटर हानियाँ समाप्त हो जाती हैं।यह डिज़ाइन एक पैकेज में उच्च दक्षता, कम गति और उच्च टोक़ को जोड़ना संभव बनाता है।छोटे मोटर आकारों के लिए, पीएम मोटर की दक्षता समान लोड बिंदु पर पुराने, मानक-दक्षता मोटर्स की तुलना में 10% से 15% अधिक हो सकती है।ये दक्षता लाभ सामान्य मोटर भार की पूरी श्रृंखला पर हैं।

क्या स्थायी चुंबक मोटर का विचुंबकीकरण होगा?

एक स्थायी चुंबक मोटर के लिए विचुंबकीकरण संभव है, लेकिन सामान्य परिचालन स्थितियों के तहत यह आम तौर पर असंभव है।स्थायी चुम्बक नियोडिमियम, समैरियम कोबाल्ट, या फेराइट जैसी सामग्रियों से बने होते हैं, जो विचुम्बकत्व के लिए अत्यधिक प्रतिरोधी होते हैं।इन सामग्रियों को विशेष रूप से चुना जाता है क्योंकि उनके पास उच्च चुंबकीय ज़बरदस्ती होती है, जिसका अर्थ है कि वे विमुद्रीकरण बलों का विरोध करने में सक्षम हैं।

हालाँकि, ऐसी कुछ स्थितियाँ हैं जो मोटर में स्थायी चुम्बकों के विचुंबकीकरण का कारण बन सकती हैं।उदाहरण के लिए, यदि मोटर अत्यधिक उच्च तापमान के संपर्क में आती है, तो निर्माता द्वारा निर्दिष्ट अधिकतम ऑपरेटिंग तापमान से ऊपर, स्थायी चुंबक समय के साथ अपनी चुंबकीय शक्ति खो सकते हैं।इसके अतिरिक्त, एक मजबूत बाहरी चुंबकीय क्षेत्र या यांत्रिक झटके के संपर्क में आने से भी चुंबक संभावित रूप से विचुंबकित हो सकते हैं।

एक मोटर में स्थायी चुम्बकों के विचुंबकीकरण को रोकने के लिए, मोटर को उसकी निर्दिष्ट तापमान सीमा के भीतर संचालित करना और इसे मजबूत चुंबकीय क्षेत्र या यांत्रिक झटके से बचाने के लिए महत्वपूर्ण है।इसके अतिरिक्त, कुछ निर्माता विचुम्बकीकरण के लिए चुम्बकों के प्रतिरोध को बढ़ाने के लिए ताप उपचार या किसी विशेष दिशा में चुम्बकीकरण जैसी विधियों का उपयोग कर सकते हैं।

एक ड्राइव या नियंत्रक की आवश्यकता के कारण, परिवर्तनीय-गति PMAC मोटर्स की लागत स्थिर-गति प्रीमियम दक्षता प्रेरण मोटर्स की तुलना में बहुत अधिक होती है।हालाँकि, पीएम मोटर्स में चर-गति क्षमता होती है, इसलिए एक नए प्रीमियम दक्षता इन्वर्टर-ड्यूटी मोटर को नियंत्रित करने वाले इलेक्ट्रॉनिक पल्स-चौड़ाई मॉड्यूलेटेड वैरिएबल फ़्रीक्वेंसी ड्राइव (VFD) के लिए समकक्ष प्रतिस्थापन हैं।परिवर्तनीय प्रवाह अनुप्रयोगों में निरंतर गति मोटरों को प्रतिस्थापित करते समय, पीएमएसी मोटर की परिवर्तनीय गति क्षमता के कारण ऊर्जा बचत मोटर की बढ़ी हुई दक्षता के कारण बचत से काफी अधिक होगी।स्थायी चुंबक मोटर्स अपनी संपूर्ण ऑपरेटिंग रेंज में बेहतर दक्षता प्रदान करती हैं और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) IE4 दक्षता मानकों को पूरा करती हैं या उससे अधिक होती हैं।

ENNENG ग्राहकों को स्थिर और ऊर्जा-कुशल स्थायी चुंबक मोटर्स और समाधान प्रदान करने के लिए समर्पित है, न केवल हमारे ग्राहकों के लिए बड़ी मात्रा में ऊर्जा और लागत की बचत करता है बल्कि ऊर्जा संरक्षण और सामाजिक उत्सर्जन में कमी में भी योगदान देता है।
