उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE,UL
मॉडल संख्या: पीएमएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 500-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |
1250kw 1000rpm 690v 50hz आंतरिक मिक्सर के लिए स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
बिजली रेंज: |
5.5-3000 किलोवाट |
प्रकार: |
आईपीएम |
विशेषताएं: |
पूरी तरह से संलग्न |
दक्षता: |
आईई4 आईई5 |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
कर्तव्य: |
एस 1 |
चरण: |
3 चरण |
आवेदन: |
मिक्सर, ग्राइंडर, पंप, पंखे, ब्लोअर, कन्वेयर और औद्योगिक अनुप्रयोग |
नाम: |
1250kw 1000rpm 690v 50hz आंतरिक मिक्सर के लिए स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
बिजली रेंज: |
5.5-3000 किलोवाट |
प्रकार: |
आईपीएम |
विशेषताएं: |
पूरी तरह से संलग्न |
दक्षता: |
आईई4 आईई5 |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
कर्तव्य: |
एस 1 |
चरण: |
3 चरण |
आवेदन: |
मिक्सर, ग्राइंडर, पंप, पंखे, ब्लोअर, कन्वेयर और औद्योगिक अनुप्रयोग |

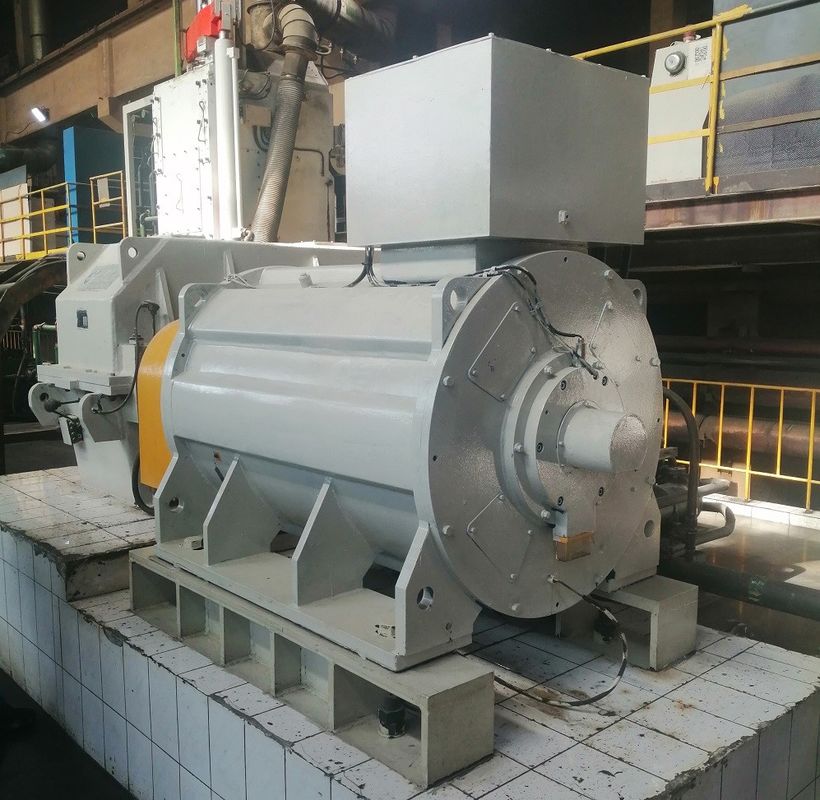

1250kw 1000rpm 690v 50hz आंतरिक मिक्सर के लिए स्थायी चुंबक मोटर
स्थायी चुंबक सिंक्रोनस मोटर क्या है?
स्थायी चुंबक मोटर्स विद्युत मशीनें हैं जो विद्युत चुंबकों के बजाय स्थायी चुंबकों का उपयोग अपने संचालन के लिए आवश्यक चुंबकीय क्षेत्र उत्पन्न करने के लिए करती हैं।
लाभः
1उच्च दक्षता: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में अधिक दक्षता होती है क्योंकि रोटर वाइंडिंग में वर्तमान की अनुपस्थिति के कारण उनके कम नुकसान होते हैं।
2बेहतर शक्ति घनत्व: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में अधिक शक्ति घनत्व होता है क्योंकि वे कम मात्रा में सामग्री के साथ एक मजबूत चुंबकीय क्षेत्र उत्पन्न कर सकते हैं।
3छोटे आकार और वजनः उच्च शक्ति घनत्व के कारण, स्थायी चुंबक मोटर्स को पारंपरिक मोटर्स की तुलना में छोटा और हल्का बनाया जा सकता है,उन्हें उन अनुप्रयोगों के लिए आदर्श बनाते हैं जहां स्थान और वजन एक चिंता का विषय है.
4कम रखरखावः स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में कम चलती भाग होते हैं, जिसका अर्थ है कि उन्हें कम रखरखाव की आवश्यकता होती है और उनका जीवनकाल अधिक होता है।
5बेहतर नियंत्रणः स्थायी चुंबक मोटर्स में बेहतर नियंत्रण होता है क्योंकि वे भार और गति में परिवर्तनों का तेजी से जवाब दे सकते हैं, जिससे उन्हें सटीक नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाया जाता है।
स्थायी चुंबक मोटर्स और प्रेरण मोटर्स के बीच मुख्य अंतरः
संचालन का सिद्धांत:
प्रेरण मोटर्स विद्युत चुम्बकीय प्रेरण के मौलिक सिद्धांत के आधार पर कार्य करते हैं। वे स्थिर घुमावों से बने होते हैं, जिन्हें स्टेटर कहा जाता है, जो एक चुंबकीय क्षेत्र उत्पन्न करते हैं।यह घूर्णी चुंबकीय क्षेत्र रोटर घुमाव में धाराओं को प्रेरित करता है, जिससे मोटर के कार्य के लिए आवश्यक टॉर्क उत्पन्न होता है।
दूसरी ओर, स्थायी चुंबक मोटर्स स्थायी चुंबकों का उपयोग करते हैं, जो अक्सर एक स्थिर चुंबकीय क्षेत्र स्थापित करने के लिए नियोडियम जैसी सामग्रियों से बने होते हैं।यह स्थिर चुंबकीय क्षेत्र रोटर घुमावों में धाराओं के साथ बातचीत करता है, जिसके परिणामस्वरूप मोटर को चलाने के लिए आवश्यक टॉर्क का उत्पादन होता है।
निर्माण:
प्रेरण मोटर्स में एक स्टेटर होता है जिसमें तीन-चरण के घुमाव होते हैं और एक रोटर होता है जो या तो गिलहरी पिंजरे का हो सकता है या फिर घुमावदार रोटर का।स्थायी चुंबक मोटर्स प्रेरण मोटर्स के साथ एक स्टेटर विन्यास साझा, लेकिन उनके रोटर में स्थायी चुंबक शामिल हैं।
दक्षताः
स्थायी चुंबक मोटर्स उच्च दक्षता प्रदर्शित करते हैं क्योंकि उनमें रोटर के नुकसान की कमी होती है जो आम तौर पर प्रेरण मोटर्स में पाए जाते हैं, जिसमें रोटर तांबे और रोटर लोहे के नुकसान शामिल हैं। दूसरी ओर,प्रेरण मोटर्स उनके रोटर windings में होने वाले नुकसान के कारण अपेक्षाकृत कम दक्षता की प्रवृत्ति है.
स्थायी चुंबक सिंक्रोनस मोटर की निम्नलिखित विशेषताएं हैं:
सामान्य औद्योगिक क्षेत्र में, निम्न वोल्टेज वाले उच्च दक्षता वाले असिंक्रोनस मोटर्स की प्रतिस्थापन प्रणाली (< 380/660/1140V) से 5% से 30% ऊर्जा की बचत होती है।और उच्च वोल्टेज ((6kV/10kV) उच्च दक्षता असिंक्रोनस मोटर, प्रणाली 2% से 10% तक की बचत करती है।
स्थायी चुंबक एसी मोटर्स क्यों चुनें?
स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स की तुलना में कई फायदे प्रदान करते हैं, जिनमें शामिल हैंः
उच्च दक्षता: पीएमएसी मोटर्स रोटर तांबे के नुकसान की अनुपस्थिति और कम घुमावदार नुकसान के कारण अत्यधिक कुशल हैं। वे 97% तक की दक्षता प्राप्त कर सकते हैं, जिसके परिणामस्वरूप महत्वपूर्ण ऊर्जा बचत होती है।
उच्च शक्ति घनत्व: पीएमएसी मोटर्स में अन्य मोटर प्रकारों की तुलना में अधिक शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थान सीमित है.
उच्च टोक़ घनत्व: पीएमएसी मोटर्स में उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक टोक़ उत्पन्न कर सकते हैं। यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है।
कम रखरखाव: चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में अधिक जीवन काल होता है।
बेहतर नियंत्रण: PMAC मोटर्स में अन्य मोटर प्रकारों की तुलना में बेहतर गति और टॉर्क नियंत्रण होता है, जिससे उन्हें उन अनुप्रयोगों के लिए आदर्श बनाया जाता है जहां सटीक नियंत्रण की आवश्यकता होती है।
पर्यावरण के अनुकूल: पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में अधिक पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं, जिन्हें अन्य मोटर प्रकारों की तुलना में पुनर्नवीनीकरण करना आसान है और कम अपशिष्ट पैदा करते हैं।
कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित कई अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं।
आवेदनः
स्थायी चुंबक सिंक्रोनस मोटर्स को फ्रीक्वेंसी कन्वर्टर्स के साथ जोड़कर सबसे अच्छी ओपन लूप स्टेपलेस स्पीड कंट्रोल सिस्टम बनाया जा सकता है।जो व्यापक रूप से पेट्रोकेमिकल में गति नियंत्रण ट्रांसमिशन उपकरण के लिए इस्तेमाल किया गया है, रासायनिक फाइबर, कपड़ा, मशीनरी, इलेक्ट्रॉनिक्स, कांच, रबर, पैकेजिंग, मुद्रण, कागज बनाने, मुद्रण और रंगाई, धातु विज्ञान और अन्य उद्योग।
प्रेरण मोटर्स. पीएम मोटर्स में परिवर्तनीय गति की क्षमता है, हालांकि,तो एक नए प्रीमियम दक्षता इन्वर्टर-कर्तव्य मोटर को नियंत्रित करने के लिए एक इलेक्ट्रॉनिक पल्स-चौड़ाई मॉड्यूलेटेड चर आवृत्ति ड्राइव (वीएफडी) के लिए समकक्ष प्रतिस्थापन हैं. परिवर्तनीय प्रवाह अनुप्रयोगों में निरंतर गति वाले मोटर्स को बदलने पर,पीएमएसी मोटर की चर गति क्षमता के कारण ऊर्जा की बचत मोटर की बढ़ी हुई दक्षता के कारण बचत से बहुत अधिक होगीस्थायी चुंबक मोटर्स अपनी पूरी परिचालन सीमा में बेहतर दक्षता प्रदान करते हैं और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) IE4 दक्षता मानकों को पूरा या पार करते हैं।
मोटर की दक्षता कैसे बढ़ाई जाए?
मोटर की दक्षता बढ़ाने के लिए, सार मोटर के नुकसान को कम करना है। मोटर के नुकसान को यांत्रिक नुकसान और विद्युत चुम्बकीय नुकसान में विभाजित किया जाता है। उदाहरण के लिए,एक एसी असिंक्रोनस मोटर के लिएस्टैटर और रोटर की घुमावों के माध्यम से धारा गुजरती है, जिससे लोहे में चुंबकीय क्षेत्र के दौरान तांबा और कंडक्टर का नुकसान होता है।यह हिस्टेरिसिस हानि के लिए एडिडी धाराओं के कारण होगा, वायु चुंबकीय क्षेत्र के उच्च हार्मोनिक भार पर भटकने वाले नुकसान उत्पन्न करेंगे, और बीयरिंग और प्रशंसकों के घूर्णन के दौरान पहनने के नुकसान होंगे।
रोटर के नुकसान को कम करने के लिए, आप रोटर वाइंडिंग के प्रतिरोध को कम कर सकते हैं, कम प्रतिरोध के साथ अपेक्षाकृत मोटी तार का उपयोग कर सकते हैं, या रोटर स्लॉट के क्रॉस सेक्शन क्षेत्र को बढ़ा सकते हैं।बेशक, सामग्री बहुत महत्वपूर्ण है। तांबे के रोटर्स के सशर्त उत्पादन के बारे में 15% के नुकसान को कम कर देगा। वर्तमान असिंक्रोनस मोटर्स मूल रूप से एल्यूमीनियम रोटर्स हैं,तो दक्षता इतना उच्च नहीं है.
इसी प्रकार, स्टेटर पर तांबे का नुकसान होता है, जो स्टेटर के स्लॉट चेहरे को बढ़ा सकता है, स्टेटर स्लॉट के पूर्ण स्लॉट अनुपात को बढ़ा सकता है, और स्टेटर वाइंडिंग की अंत लंबाई को छोटा कर सकता है।यदि स्टेटर वाइंडिंग को बदलने के लिए एक स्थायी चुंबक का उपयोग किया जाता हैबेशक, दक्षता में स्पष्ट रूप से सुधार किया जा सकता है, जो मूल कारण है कि सिंक्रोनस मोटर असिंक्रोनस मोटर की तुलना में अधिक कुशल है।
मोटर के लोहे के नुकसान के लिए, हाइस्टेरिसिस के नुकसान को कम करने के लिए उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट का उपयोग किया जा सकता है या लोहे के कोर की लंबाई बढ़ाई जा सकती है,जो चुंबकीय प्रवाह घनत्व को कम कर सकता हैइसके अलावा, हीट ट्रीटमेंट प्रक्रिया भी महत्वपूर्ण है।
मोटर का वेंटिलेशन प्रदर्शन अधिक महत्वपूर्ण है। जब तापमान अधिक होता है, तो नुकसान निश्चित रूप से बड़ा होगा।घर्षण हानि को कम करने के लिए संबंधित शीतलन संरचना या अतिरिक्त शीतलन विधि का उपयोग किया जा सकता है.
उच्च-क्रम के हार्मोनिक्स घुमाव और लोहे के कोर में भटकने वाले नुकसान पैदा करेंगे, जो स्टेटर घुमाव में सुधार कर सकते हैं और उच्च-क्रम के हार्मोनिक्स के उत्पादन को कम कर सकते हैं।इन्सुलेशन उपचार भी रोटर स्लॉट की सतह पर किया जा सकता है, और चुंबकीय स्लॉट कीचड़ का उपयोग चुंबकीय स्लॉट प्रभाव को कम करने के लिए किया जा सकता है।
