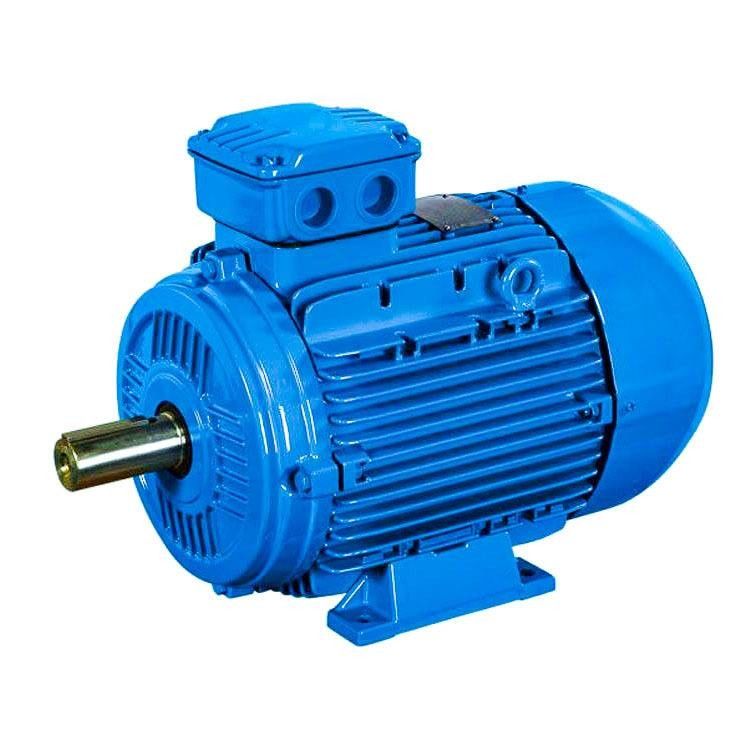

पंखे के लिए 4 डंडे IP68 380v नियोडिमियम चुंबक मोटर चर गति

स्थायी चुंबक तुल्यकालिक मोटर में निम्नलिखित विशेषताएं हैं:

• सामान्य अतुल्यकालिक मोटर्स की तुलना में रेटेड दक्षता 2% से 5% अधिक है;
• भार बढ़ने के साथ दक्षता तेजी से बढ़ती है।जब भार 25% से 120% की सीमा में बदलता है, तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता वाली ऑपरेटिंग रेंज साधारण अतुल्यकालिक मोटर्स की तुलना में बहुत अधिक है।लाइट-लोड, वेरिएबल-लोड और फुल-लोड सभी में महत्वपूर्ण ऊर्जा-बचत प्रभाव होते हैं;
• पावर कारक 0.95 और उससे अधिक तक, कोई प्रतिक्रियाशील मुआवजे की आवश्यकता नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है।अतुल्यकालिक मोटर्स की तुलना में, रनिंग करंट 10% से अधिक कम हो जाता है।ऑपरेटिंग करंट और सिस्टम लॉस में कमी के कारण लगभग 1% ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।
• कम तापमान वृद्धि, उच्च शक्ति घनत्व: तीन-चरण अतुल्यकालिक मोटर तापमान वृद्धि की तुलना में 20K कम, डिजाइन तापमान वृद्धि समान है और इसे अधिक प्रभावी सामग्री की बचत करते हुए एक छोटी मात्रा में बनाया जा सकता है;
• उच्च प्रारंभिक टोक़ और उच्च अधिभार क्षमता: आवश्यकताओं के अनुसार, इसे उच्च प्रारंभिक टोक़ (3-5 बार) और उच्च अधिभार क्षमता के साथ डिजाइन किया जा सकता है;
• चर आवृत्ति गति नियंत्रण प्रणाली का उपयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और अतुल्यकालिक मोटर्स से बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले अतुल्यकालिक मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• बिजली कारक में वृद्धि के कारण, बिजली आपूर्ति प्रणाली ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जो ट्रांसफार्मर की बिजली आपूर्ति क्षमता में सुधार करती है, और सिस्टम केबल (नई परियोजना) की लागत को भी बहुत कम कर सकती है;
• जब नई परियोजना का निर्माण किया जाता है, तो सभी ड्राइव सिस्टम स्थायी चुंबक तुल्यकालिक मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से अतुल्यकालिक मोटर्स के उपयोग के समान होता है, और परियोजना के चालू होने के बाद परियोजना ऊर्जा-बचत लाभ प्राप्त करना जारी रख सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न-वोल्टेज (380/660/1140V) उच्च दक्षता वाली अतुल्यकालिक मोटरों का प्रतिस्थापन, प्रणाली 5% से 30% ऊर्जा की बचत करती है, और उच्च-वोल्टेज (6kV/10kV) उच्च दक्षता वाली अतुल्यकालिक मोटर्स, सिस्टम 2% से 10% बचाता है।

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

1. उच्च दक्षता: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में उच्च दक्षता होती है क्योंकि रोटर वाइंडिंग्स में करंट की अनुपस्थिति के कारण उनका नुकसान कम होता है।

2. बेहतर शक्ति घनत्व: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में उच्च शक्ति घनत्व होता है क्योंकि वे कम मात्रा में सामग्री के साथ एक मजबूत चुंबकीय क्षेत्र उत्पन्न कर सकते हैं।

3. छोटा आकार और वजन: उनके उच्च शक्ति घनत्व के कारण, स्थायी चुंबक मोटर्स को पारंपरिक मोटर्स की तुलना में छोटा और हल्का बनाया जा सकता है, जिससे वे उन अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां स्थान और वजन एक चिंता का विषय है।

4. कम रखरखाव: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में कम चलने वाले हिस्से होते हैं, जिसका अर्थ है कि उन्हें कम रखरखाव की आवश्यकता होती है और उनका जीवनकाल लंबा होता है।

5. बेहतर नियंत्रण: स्थायी चुंबक मोटर्स का बेहतर नियंत्रण होता है क्योंकि वे लोड और गति में बदलाव के लिए तेजी से प्रतिक्रिया कर सकते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त हो जाते हैं जिन्हें सटीक नियंत्रण की आवश्यकता होती है।

एक स्थायी चुंबक मोटर (जिसे पीएम भी कहा जाता है) को दो मुख्य श्रेणियों में विभाजित किया जा सकता है: आंतरिक स्थायी चुंबक (आईपीएम) और भूतल स्थायी चुंबक (एसपीएम)।दोनों प्रकार रोटर के अंदर या उसके अंदर स्थायी चुम्बकों द्वारा चुंबकीय प्रवाह उत्पन्न करते हैं।

एसपीएम

भूतल स्थायी चुंबक

एक प्रकार की मोटर जिसमें स्थायी चुम्बक रोटर परिधि से जुड़े होते हैं।

एसपीएम मोटर्स में रोटर सतह के बाहरी हिस्से में चुंबक लगे होते हैं, उनकी यांत्रिक शक्ति आईपीएम की तुलना में बहुत कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती है।इसके अलावा, ये मोटर्स बहुत सीमित चुंबकीय सामर्थ्य (Ld ≈ Lq) प्रदर्शित करते हैं।रोटर टर्मिनलों पर मापे गए अधिष्ठापन मान रोटर की स्थिति की परवाह किए बिना संगत होते हैं।निकट एकता सामर्थ्य अनुपात के कारण, एसपीएम मोटर डिजाइन टोक़ उत्पन्न करने के लिए चुंबकीय टोक़ घटक पर पूरी तरह से नहीं तो महत्वपूर्ण रूप से निर्भर करते हैं।

आईपीएम

आंतरिक स्थायी चुंबक

एक प्रकार की मोटर जिसमें स्थायी चुम्बकों के साथ रोटर लगा होता है, उसे IPM कहा जाता है।

IPM मोटर्स में रोटर में ही एक स्थायी चुंबक लगा होता है।अपने एसपीएम समकक्षों के विपरीत, स्थायी चुम्बकों का स्थान आईपीएम मोटरों को यांत्रिक रूप से बहुत मजबूत बनाता है, और बहुत तेज गति से संचालन के लिए उपयुक्त होता है।इन मोटरों को उनके अपेक्षाकृत उच्च चुंबकीय सामर्थ्य अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।उनके चुंबकीय सामर्थ्य के कारण, एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा दोनों टोक़ घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है।

आपको एसपीएम के बजाय आईपीएम मोटर क्यों चुननी चाहिए?

1. चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का उपयोग करके उच्च टोक़ प्राप्त किया जाता है।

2. IPM मोटर्स पारंपरिक इलेक्ट्रिक मोटर्स की तुलना में 30% कम बिजली की खपत करती हैं।

3. यांत्रिक सुरक्षा में सुधार हुआ है, क्योंकि एसपीएम के विपरीत, केन्द्रापसारक बल के कारण चुंबक अलग नहीं होगा।

4. यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके हाई-स्पीड मोटर रोटेशन का जवाब दे सकता है।

ब्रशलेस स्थायी चुंबक (पीएम) मोटर्स एक एसी बिजली की आपूर्ति के साथ काम करती हैं, इसलिए उन्हें अक्सर पीएमएसी मोटर्स कहा जाता है।स्थायी चुम्बकों के उपयोग से कंडक्टरों (रोटर बार) की आवश्यकता समाप्त हो जाती है जिससे रोटर हानियाँ समाप्त हो जाती हैं।यह डिज़ाइन एक पैकेज में उच्च दक्षता, कम गति और उच्च टोक़ को जोड़ना संभव बनाता है।छोटे मोटर आकारों के लिए, पीएम मोटर की दक्षता उसी लोड बिंदु पर पुराने, मानक-दक्षता मोटर्स की तुलना में 10% से 15% अधिक हो सकती है।ये दक्षता लाभ सामान्य मोटर भार की पूरी श्रृंखला पर हैं।

एक ड्राइव या नियंत्रक की आवश्यकता के कारण, परिवर्तनीय-गति PMAC मोटर्स की लागत स्थिर-गति प्रीमियम दक्षता प्रेरण मोटर्स की तुलना में बहुत अधिक होती है।हालाँकि, पीएम मोटर्स में चर-गति क्षमता होती है, इसलिए एक नए प्रीमियम दक्षता इन्वर्टर-ड्यूटी मोटर को नियंत्रित करने वाले इलेक्ट्रॉनिक पल्स-चौड़ाई मॉड्यूलेटेड वैरिएबल फ़्रीक्वेंसी ड्राइव (VFD) के लिए समकक्ष प्रतिस्थापन हैं।परिवर्तनीय प्रवाह अनुप्रयोगों में निरंतर गति मोटरों को प्रतिस्थापित करते समय, पीएमएसी मोटर की परिवर्तनीय गति क्षमता के कारण ऊर्जा बचत मोटर की बढ़ी हुई दक्षता के कारण बचत से काफी अधिक होगी।स्थायी चुंबक मोटर्स अपनी संपूर्ण ऑपरेटिंग रेंज में बेहतर दक्षता प्रदान करती हैं और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) IE4 दक्षता मानकों को पूरा करती हैं या उससे अधिक होती हैं।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के विकास की प्रवृत्ति:

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स उच्च शक्ति (उच्च गति, उच्च टोक़), उच्च कार्यक्षमता और लघुकरण की ओर विकसित हो रही हैं, और लगातार नई मोटर किस्मों और अनुप्रयोग क्षेत्रों का विस्तार कर रही हैं, और आवेदन की संभावनाएं बहुत आशावादी हैं।जरूरतों को पूरा करने के लिए, दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की डिजाइन और निर्माण प्रक्रिया को अभी भी निरंतर नवाचार करने की आवश्यकता है, विद्युत चुम्बकीय संरचना अधिक जटिल होगी, गणना संरचना अधिक सटीक होगी, और निर्माण प्रक्रिया अधिक उन्नत होगी और लागू।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग:

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक होते जा रहे हैं।मुख्य आवेदन क्षेत्र इस प्रकार हैं:

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की उच्च दक्षता और ऊर्जा की बचत पर ध्यान दें।मुख्य अनुप्रयोग वस्तुएँ बड़े बिजली उपभोक्ता हैं, जैसे कपड़ा और रासायनिक फाइबर उद्योगों के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, तेल क्षेत्रों और कोयला खदानों में उपयोग किए जाने वाले विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, और दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक विभिन्न पंपों और प्रशंसकों को चलाने के लिए मोटर्स।
