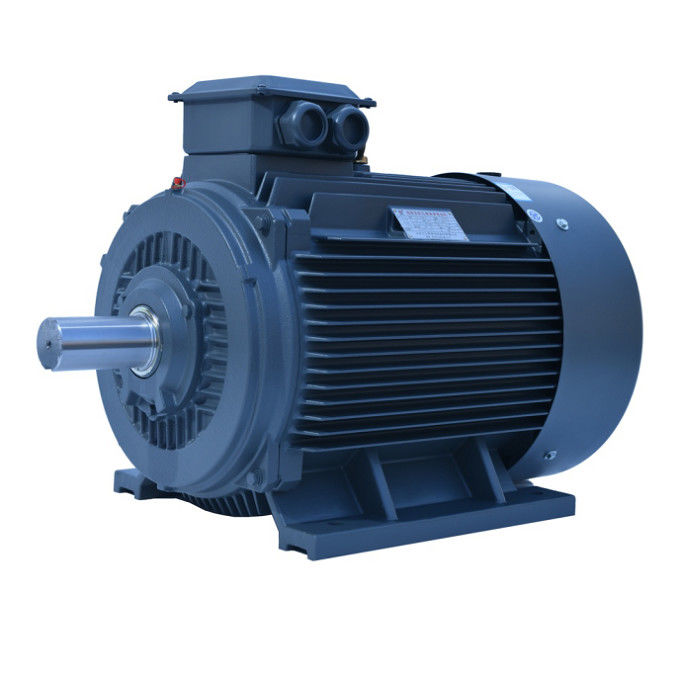

उच्च दक्षता उद्योग स्थायी चुंबक विद्युत मोटर तीन चरण

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग

दुर्लभ पृथ्वी चुंबकों के फायदे स्थायी चुंबक मोटर्सइसके कई और विविध प्रकार हैं, जो इसे विभिन्न प्रकार के अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं। इसके कम आरपीएम और उच्च टोक़ आउटपुट इसे प्रत्यक्ष ड्राइव अनुप्रयोगों के लिए एकदम सही बनाते हैंइसके अतिरिक्त, इसके कम शोर आउटपुट का मतलब है कि यह उन वातावरणों में उपयोग के लिए आदर्श है जहां शोर में कमी प्राथमिकता है।इसकी कम रखरखाव आवश्यकताएं इसे दीर्घकालिक रूप से एक लागत प्रभावी विकल्प बनाती हैं।.

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के फायदे

उच्च दक्षताः असिंक्रोनस मोटर की दक्षता वक्र आमतौर पर 60% नामित भार से नीचे तेजी से गिरती है, और दक्षता हल्के भार पर बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह उच्च दक्षता क्षेत्र में नामित भार के 20% ~ 120% पर है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर के शक्ति कारक का मापा मूल्य 1 के सीमा मूल्य के करीब है।0. पावर फैक्टर वक्र दक्षता वक्र के समान उच्च और सपाट है. पावर फैक्टर उच्च है.कम वोल्टेज प्रतिक्रियाशील शक्ति की क्षतिपूर्ति की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूर्ण उपयोग किया जाता है.

स्टेटर करंट छोटा हैः रोटर में कोई उत्तेजना करंट नहीं है, प्रतिक्रिया शक्ति कम हो जाती है, और स्टेटर करंट काफी कम हो जाता है। एक ही क्षमता के असिंक्रोनस मोटर की तुलना में,स्टैटर वर्तमान मूल्य 30% से 50% तक कम किया जा सकता है। उसी समय, क्योंकि स्टैटर वर्तमान बहुत कम हो जाता है, मोटर तापमान वृद्धि कम हो जाती है,और असर वसा और असर जीवन बढ़ा रहे हैं.

उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स में उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क होते हैं,जो मोटर अधिक भार क्षमता है और सिंक्रनाइज़ेशन में आसानी से खींचा जा सकता है बनाता है.

दुर्लभ पृथ्वी के स्थायी चुंबक मोटर्स के नुकसान

उच्च लागत: एक ही विनिर्देश के असिंक्रोनस मोटर की तुलना में, स्टेटर और रोटर के बीच हवा का अंतर छोटा है, और प्रत्येक घटक की प्रसंस्करण सटीकता उच्च है;रोटर संरचना अधिक जटिल है और दुर्लभ पृथ्वी चुंबकीय इस्पात सामग्री की कीमत अधिक हैइसलिए मोटर निर्माण की लागत अधिक है, जो असिंक्रोनस मोटर्स के लिए आम है।

पूर्ण शक्ति से शुरू होने पर बड़ा प्रभावः पूर्ण दबाव से शुरू होने पर, सिंक्रोनस गति बहुत कम समय में खींची जा सकती है। यांत्रिक झटका बड़ा है।प्रारंभ करंट 10 गुना से अधिक है नामित करंटविद्युत आपूर्ति प्रणाली पर प्रभाव बड़ा है, जिसके लिए विद्युत आपूर्ति प्रणाली की बड़ी क्षमता की आवश्यकता होती है।

दुर्लभ पृथ्वी के चुंबक स्टील को आसानी से विघटित किया जा सकता हैः जब स्थायी चुंबक सामग्री को कंपन, उच्च तापमान और अधिभार धारा के अधीन किया जाता है, तो इसकी चुंबकीय पारगम्यता कम हो सकती है,या demagnetization घटना होती है, जो स्थायी चुंबक मोटर के प्रदर्शन को कम करता है।

भार के साथ पीएम मोटर इंडक्टेंसी परिवर्तन
लोहे के एक टुकड़े से केवल इतना ही प्रवाह जुड़ा जा सकता है कि टॉर्क उत्पन्न हो सके। अंततः लोहा संतृप्त हो जाएगा और अब प्रवाह को जोड़ने की अनुमति नहीं देगा।परिणाम एक प्रवाह क्षेत्र द्वारा लिया पथ के प्रेरण में कमी हैएक पीएम मशीन में, लोड धारा में वृद्धि के साथ डी-अक्ष और क्यू-अक्ष प्रेरण मूल्य कम हो जाएंगे।

एसपीएम मोटर के डी और क्यू-अक्ष प्रेरण लगभग समान होते हैं। चूंकि चुंबक रोटर के बाहर है, क्यू-अक्ष का प्रेरण डी-अक्ष प्रेरण के समान दर से गिर जाएगा।हालांकि, एक आईपीएम मोटर का प्रेरण वेग से कम होगा। फिर से डी-अक्ष प्रेरण स्वाभाविक रूप से कम है क्योंकि चुंबक प्रवाह पथ में है और एक प्रेरण गुण उत्पन्न नहीं करता है। इसलिए,d-अक्ष में संतृप्त होने के लिए कम लोहा है, जिसके परिणामस्वरूप q-अक्ष के संबंध में प्रवाह में काफी कम कमी होती है।

पीएम मोटर्स के प्रवाह को कमजोर/गहन करना
एक स्थायी चुंबक मोटर में प्रवाह चुंबकों द्वारा उत्पन्न होता है। प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।वृद्धि या प्रवाह क्षेत्र को तेज मोटर अस्थायी रूप से टोक़ उत्पादन बढ़ाने के लिए अनुमति देगा. प्रवाह क्षेत्र का विरोध करने से मोटर के विद्यमान चुंबकीय क्षेत्र को शून्य कर दिया जाएगा। कम चुंबकीय क्षेत्र टॉर्क उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज मोटर को उच्च आउटपुट गति पर काम करने के लिए धक्का देने के लिए वोल्टेज को मुक्त करता है. दोनों प्रकार के संचालन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है। मोटर नियंत्रक द्वारा दी गई डी-अक्ष के माध्यम से मोटर करंट की दिशा वांछित प्रभाव को निर्धारित करती है।

आईपीएम बनाम एसपीएम

एक पीएम मोटर को दो मुख्य श्रेणियों में विभाजित किया जा सकता हैः सतह स्थायी चुंबक मोटर (एसपीएम) और आंतरिक स्थायी चुंबक मोटर (आईपीएम) दोनों मोटर डिजाइन प्रकार में रोटर बार शामिल नहीं हैं।दोनों प्रकार रोटर के अंदर या रोटर पर लगाए गए स्थायी चुंबकों से चुंबकीय प्रवाह उत्पन्न करते हैं.

एसपीएम मोटर्स में रोटर की सतह के बाहरी हिस्से पर चुंबक लगे होते हैं। इस यांत्रिक माउंटिंग के कारण, उनकी यांत्रिक शक्ति आईपीएम मोटर्स की तुलना में कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती हैइसके अतिरिक्त, इन मोटर्स में बहुत सीमित चुंबकीय प्रबलता (Ld ≈ Lq) होती है। रोटर की स्थिति के बावजूद रोटर टर्मिनलों पर मापा गया प्रेरण मूल्य समान होता है।निकट एकता प्रबलता अनुपात के कारण, एसपीएम मोटर डिजाइन मोर्च उत्पन्न करने के लिए चुंबकीय टोक़ घटक पर काफी हद तक निर्भर करते हैं, यदि पूरी तरह से नहीं।

आईपीएम मोटर्स में एक स्थायी चुंबक रोटर में ही एम्बेडेड होता है। उनके एसपीएम समकक्षों के विपरीत, स्थायी चुंबकों का स्थान आईपीएम मोटर्स को बहुत ही यांत्रिक रूप से ध्वनि बनाता है,और बहुत उच्च गति पर काम करने के लिए उपयुक्तइन मोटर्स को उनके अपेक्षाकृत उच्च चुंबकीय प्रबलता अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा टोक़ दोनों घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है.

स्थायी चुंबक मोटर्स का उपयोग क्यों करें?

‍‍

स्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम) उन्नत एसी इलेक्ट्रिक मोटर्स हैं जिनमें एक स्टेटर और एक रोटर होता है जो आउटपुट शाफ्ट से जुड़ा होता है।स्थायी चुंबक मोटर्स आम तौर पर विद्युत चुंबकत्व द्वारा प्राप्त टोक़ बनाने के लिए रोटर में एम्बेडेड नियोडियमियम चुंबकों का उपयोग करते हैंइस प्रकार की मोटर अधिकांश अन्य विद्युत मोटरों से भिन्न होती है, जिसमें रोटर प्रेरण के माध्यम से अपना स्वयं का चुंबकीय क्षेत्र उत्पन्न करता है,या जहां क्षेत्र धाराओं ब्रश और स्लिप रिंग द्वारा रोटर के लिए स्थानांतरित कर रहे हैंपीएमएसएम मोटर्स गति नियंत्रण अनुप्रयोगों की एक श्रृंखला के लिए एक उत्कृष्ट विकल्प हैं।

दुर्लभ पृथ्वी स्थायी चुंबक मोटरों का विकास

दुर्लभ पृथ्वी स्थायी चुंबक मोटर उच्च शक्ति (उच्च गति, उच्च टोक़), उच्च कार्यक्षमता और लघुकरण की ओर विकसित हो रहे हैं,और लगातार नई मोटर किस्मों और अनुप्रयोग क्षेत्रों का विस्तार कर रहे हैं, और आवेदन की संभावनाएं बहुत आशावादी हैं। जरूरतों को पूरा करने के लिए, दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के डिजाइन और विनिर्माण प्रक्रिया में अभी भी निरंतर नवाचार की आवश्यकता है,विद्युत चुम्बकीय संरचना अधिक जटिल होगी, गणना संरचना अधिक सटीक होगी, और विनिर्माण प्रक्रिया अधिक उन्नत और लागू होगी।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग

दुर्लभ पृथ्वी स्थायी चुंबक मोटरों की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक हो रहे हैं। मुख्य अनुप्रयोग क्षेत्र निम्नलिखित हैंः

दुर्लभ पृथ्वी स्थायी चुंबक मोटरों की उच्च दक्षता और ऊर्जा बचत पर ध्यान केंद्रित करें।जैसे कि दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स कपड़ा और रासायनिक फाइबर उद्योगों के लिए, तेल क्षेत्रों और कोयला खदानों में प्रयुक्त विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोन मोटर,और दुर्लभ पृथ्वी स्थायी चुंबक विभिन्न पंपों और प्रशंसकों को चलाने के लिए सिंक्रोन मोटर.
