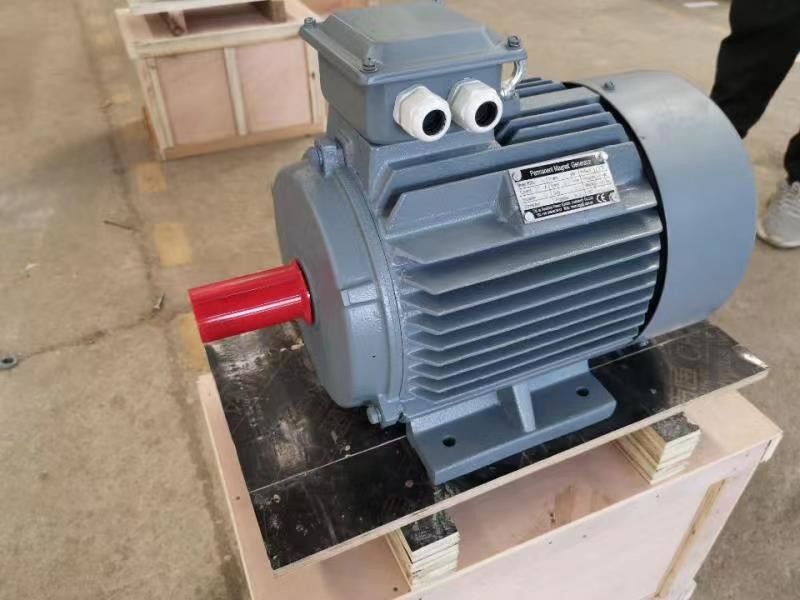

प्लास्टिक एक्सट्रूडर के लिए अनुकूलित 132kw 150kw स्थायी चुंबक इलेक्ट्रिक मोटर

कौन से अनुप्रयोग PMSM मोटर्स का उपयोग करते हैं?

‍

पीएमएसएम मोटर्स का उपयोग करने वाले उद्योगों में धातुकर्म, सिरेमिक, रबर, पेट्रोलियम, कपड़ा और कई अन्य शामिल हैं।पीएमएसएम मोटर्स को निरंतर वोल्टेज और फ्रीक्वेंसी के साथ-साथ वेरिएबल स्पीड ड्राइव (वीएसडी) अनुप्रयोगों की आपूर्ति से सिंक्रोनस गति से संचालित करने के लिए डिज़ाइन किया जा सकता है।उच्च दक्षता और शक्ति और टोक़ घनत्व के कारण, वे आमतौर पर उच्च टोक़ अनुप्रयोगों जैसे मिक्सर, ग्राइंडर, पंप, पंखे, ब्लोअर, कन्वेयर और औद्योगिक अनुप्रयोगों में एक बेहतर विकल्प होते हैं जहां पारंपरिक रूप से प्रेरण मोटर्स पाए जाते हैं।

आंतरिक चुंबक के साथ स्थायी चुंबक तुल्यकालिक मोटर्स: अधिकतम ऊर्जा दक्षता

आंतरिक मैग्नेट (IPMSM) के साथ स्थायी चुंबक तुल्यकालिक मोटर कर्षण अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम गति पर अधिकतम टॉर्क नहीं होता है।इस प्रकार की मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है।और यदि आप IE4 और IE5 रेंज में पंखे या पंप चलाना चाहते हैं तो यह एक सही विकल्प भी है।उच्च खरीद लागत आमतौर पर रन टाइम में ऊर्जा बचत के माध्यम से वसूल की जाती है, बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित करें।

हमारे मोटर-माउंटेड चर आवृत्ति ड्राइव एमटीपीए (अधिकतम टॉर्क प्रति एम्पीयर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आपको अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक तुल्यकालिक मोटर्स को संचालित करने की अनुमति देता है।200% का अधिभार, उत्कृष्ट शुरुआती टोक़, और विस्तारित गति नियंत्रण सीमा भी आपको मोटर रेटिंग का पूरी तरह से फायदा उठाने की अनुमति देती है।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए।

क्लासिक सर्वो अनुप्रयोगों के लिए बाहरी मैग्नेट के साथ स्थायी चुंबक तुल्यकालिक मोटर्स

बाहरी मैग्नेट (SPMSM) के साथ स्थायी चुंबक तुल्यकालिक मोटर्स आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तीव्र त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिज़ाइन के परिणामस्वरूप कम द्रव्यमान जड़ता होती है और इसे बेहतर रूप से स्थापित किया जा सकता है।हालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एनकोडर अक्सर उपयोग किए जाते हैं।

दुर्लभ-पृथ्वी स्थायी चुंबक मोटर्स के लाभ

उच्च दक्षता: अतुल्यकालिक मोटर की दक्षता वक्र आमतौर पर रेटेड लोड के 60% के नीचे तेजी से गिरती है, और प्रकाश भार पर दक्षता बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह रेटेड लोड के 20% ~ 120% पर उच्च दक्षता वाले क्षेत्र में है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर के शक्ति कारक का मापा मूल्य 1.0 की सीमा मान के करीब है।पावर फैक्टर कर्व उतना ही ऊंचा और सपाट है जितना कि दक्षता वक्र।पावर फैक्टर अधिक है।लो-वोल्टेज प्रतिक्रियाशील बिजली मुआवजे की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूरी तरह से उपयोग किया जाता है।

स्टेटर करंट छोटा होता है: रोटर में कोई एक्साइटमेंट करंट नहीं होता है, प्रतिक्रियाशील शक्ति कम हो जाती है, और स्टेटर करंट काफी कम हो जाता है।समान क्षमता के अतुल्यकालिक मोटर की तुलना में, स्टेटर का वर्तमान मान 30% से 50% तक कम किया जा सकता है।इसी समय, क्योंकि स्टेटर करंट बहुत कम हो जाता है, मोटर तापमान में वृद्धि कम हो जाती है, और बियरिंग ग्रीस और बियरिंग लाइफ बढ़ जाती है।

उच्च आउट-ऑफ़-स्टेप टॉर्क और पुल-इन टॉर्क: दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स में उच्च आउट-ऑफ़-स्टेप टॉर्क और पुल-इन टॉर्क होता है, जिससे मोटर की लोड क्षमता अधिक होती है और इसे आसानी से सिंक्रोनाइज़ेशन में खींचा जा सकता है।

दुर्लभ-पृथ्वी स्थायी चुंबक मोटर्स के नुकसान

उच्च लागत: समान विनिर्देश के अतुल्यकालिक मोटर की तुलना में, स्टेटर और रोटर के बीच हवा का अंतर छोटा होता है, और प्रत्येक घटक की प्रसंस्करण सटीकता अधिक होती है;रोटर संरचना अधिक जटिल है और दुर्लभ पृथ्वी चुंबकीय स्टील सामग्री की कीमत अधिक है;इसलिए, मोटर निर्माण लागत अधिक है, जो अतुल्यकालिक मोटर्स के लिए लगभग 2 गुना आम है।

पूर्ण शक्ति प्रारंभ पर बड़ा प्रभाव: पूर्ण दबाव पर प्रारंभ होने पर, बहुत ही कम समय में तुल्यकालिक गति खींची जा सकती है।यांत्रिक झटका बड़ा है।शुरुआती करंट रेटेड करंट के 10 गुना से ज्यादा है।बिजली आपूर्ति प्रणाली पर प्रभाव बड़ा है, जिसके लिए बिजली आपूर्ति प्रणाली की बड़ी क्षमता की आवश्यकता होती है।

रेयर-अर्थ मैग्नेट स्टील को डीमैग्नेटाइज करना आसान है: जब स्थायी चुंबक सामग्री कंपन, उच्च तापमान और अधिभार वर्तमान के अधीन होती है, तो इसकी चुंबकीय पारगम्यता कम हो सकती है, या डीमैग्नेटाइजेशन घटना होती है, जो स्थायी चुंबक मोटर के प्रदर्शन को कम करती है।

सरफेस-माउंटेड पीएमएसएम

इस निर्माण में चुंबक को रोटर की सतह पर लगाया जाता है।यह उच्च गति वाले अनुप्रयोगों के लिए अनुकूल है, क्योंकि यह मजबूत नहीं है।यह एक समान वायु अंतराल प्रदान करता है क्योंकि स्थायी चुंबक और वायु अंतर की पारगम्यता समान होती है।कोई अनिच्छा टोक़, उच्च गतिशील प्रदर्शन, और रोबोटिक्स और टूल ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त।

दफन पीएमएसएम या आंतरिक पीएमएसएम

इस प्रकार के निर्माण में, स्थायी चुंबक को रोटर में एम्बेड किया जाता है जैसा कि नीचे चित्र में दिखाया गया है।यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है और मजबूत हो जाता है।अनिच्छा टोक़ मोटर की सामर्थ्य के कारण है।
