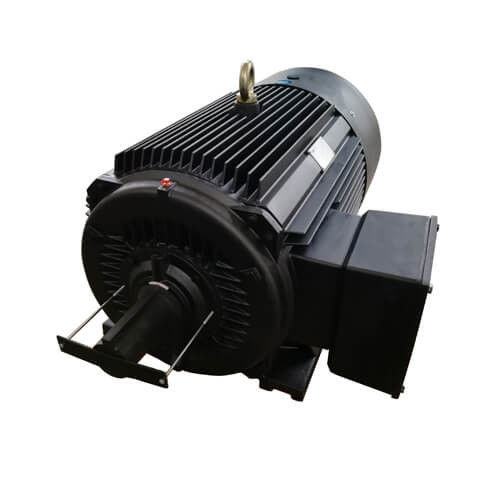

उच्च दक्षता चर गति स्थायी चुंबक मोटर आईपीएम एसपीएम

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के फायदे

उच्च दक्षताः असिंक्रोनस मोटर की दक्षता वक्र आमतौर पर 60% नामित भार से नीचे तेजी से गिरती है, और दक्षता हल्के भार पर बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह उच्च दक्षता क्षेत्र में नामित भार के 20% ~ 120% पर है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर के शक्ति कारक का मापा मूल्य 1 के सीमा मूल्य के करीब है।0. पावर फैक्टर वक्र दक्षता वक्र के समान उच्च और सपाट है. पावर फैक्टर उच्च है.कम वोल्टेज प्रतिक्रियाशील शक्ति की क्षतिपूर्ति की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूर्ण उपयोग किया जाता है.

स्टेटर करंट छोटा हैः रोटर में कोई उत्तेजना करंट नहीं है, प्रतिक्रिया शक्ति कम हो जाती है, और स्टेटर करंट काफी कम हो जाता है। एक ही क्षमता के असिंक्रोनस मोटर की तुलना में,स्टैटर वर्तमान मूल्य 30% से 50% तक कम किया जा सकता है। उसी समय, क्योंकि स्टैटर वर्तमान बहुत कम हो जाता है, मोटर तापमान वृद्धि कम हो जाती है,और असर वसा और असर जीवन बढ़ा रहे हैं.

उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स में उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क होते हैं,जो मोटर अधिक भार क्षमता है और सिंक्रनाइज़ेशन में आसानी से खींचा जा सकता है बनाता है.

दुर्लभ पृथ्वी के स्थायी चुंबक मोटर्स के नुकसान

उच्च लागत: एक ही विनिर्देश के असिंक्रोनस मोटर की तुलना में, स्टेटर और रोटर के बीच हवा का अंतर छोटा है, और प्रत्येक घटक की प्रसंस्करण सटीकता उच्च है;रोटर संरचना अधिक जटिल है और दुर्लभ पृथ्वी चुंबकीय इस्पात सामग्री की कीमत अधिक हैइसलिए मोटर निर्माण की लागत अधिक है, जो असिंक्रोनस मोटर्स के लिए आम है।

पूर्ण शक्ति से शुरू होने पर बड़ा प्रभावः पूर्ण दबाव से शुरू होने पर, सिंक्रोनस गति बहुत कम समय में खींची जा सकती है। यांत्रिक झटका बड़ा है।प्रारंभ करंट 10 गुना से अधिक है नामित करंटविद्युत आपूर्ति प्रणाली पर प्रभाव बड़ा है, जिसके लिए विद्युत आपूर्ति प्रणाली की बड़ी क्षमता की आवश्यकता होती है।

दुर्लभ पृथ्वी के चुंबक स्टील को आसानी से विघटित किया जा सकता हैः जब स्थायी चुंबक सामग्री को कंपन, उच्च तापमान और अधिभार धारा के अधीन किया जाता है, तो इसकी चुंबकीय पारगम्यता कम हो सकती है,या demagnetization घटना होती है, जो स्थायी चुंबक मोटर के प्रदर्शन को कम करता है।

पीएम मोटर संरचनाएं
पीएम मोटर संरचनाओं को दो श्रेणियों में विभाजित किया जा सकता हैः आंतरिक और सतह। प्रत्येक श्रेणी में श्रेणियों का अपना उपसमूह होता है।एक सतह पीएम मोटर रोटर की सतह पर या में डालने पर अपने चुंबक हो सकता हैएक आंतरिक स्थायी चुंबक मोटर की स्थिति और डिजाइन व्यापक रूप से भिन्न हो सकते हैं।आईपीएम मोटर के चुंबकों को एक बड़े ब्लॉक के रूप में डाला जा सकता है या वे कोर के करीब आते हैं के रूप में चरणबद्ध किया जा सकता हैएक और विधि है कि उन्हें एक स्पोक पैटर्न में एम्बेडेड किया जाए।

भार के साथ पीएम मोटर इंडक्टेंसी परिवर्तन
लोहे के एक टुकड़े से केवल इतना ही प्रवाह जुड़ा जा सकता है कि टॉर्क उत्पन्न हो सके। अंततः लोहा संतृप्त हो जाएगा और अब प्रवाह को जोड़ने की अनुमति नहीं देगा।परिणाम एक प्रवाह क्षेत्र द्वारा लिया पथ के प्रेरण में कमी हैएक पीएम मशीन में, लोड धारा में वृद्धि के साथ डी-अक्ष और क्यू-अक्ष प्रेरण मूल्य कम हो जाएंगे।

एसपीएम मोटर के डी और क्यू-अक्ष प्रेरण लगभग समान होते हैं। चूंकि चुंबक रोटर के बाहर है, क्यू-अक्ष का प्रेरण डी-अक्ष प्रेरण के समान दर से गिर जाएगा।हालांकि, एक आईपीएम मोटर का प्रेरण वेग से कम होगा। फिर से डी-अक्ष प्रेरण स्वाभाविक रूप से कम है क्योंकि चुंबक प्रवाह पथ में है और एक प्रेरण गुण उत्पन्न नहीं करता है। इसलिए,d-अक्ष में संतृप्त होने के लिए कम लोहा है, जिसके परिणामस्वरूप q-अक्ष के संबंध में प्रवाह में काफी कम कमी होती है।

पीएम मोटर्स के प्रवाह को कमजोर/गहन करना
एक स्थायी चुंबक मोटर में प्रवाह चुंबकों द्वारा उत्पन्न होता है। प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।वृद्धि या प्रवाह क्षेत्र को तेज मोटर अस्थायी रूप से टोक़ उत्पादन बढ़ाने के लिए अनुमति देगा. प्रवाह क्षेत्र का विरोध करने से मोटर के विद्यमान चुंबकीय क्षेत्र को शून्य कर दिया जाएगा। कम चुंबकीय क्षेत्र टॉर्क उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज मोटर को उच्च आउटपुट गति पर काम करने के लिए धक्का देने के लिए वोल्टेज को मुक्त करता है. दोनों प्रकार के संचालन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है। मोटर नियंत्रक द्वारा दी गई डी-अक्ष के माध्यम से मोटर करंट की दिशा वांछित प्रभाव को निर्धारित करती है।

आईपीएम (आंतरिक स्थायी चुंबक) मोटर की संरचना

एक पारंपरिक एसपीएम (सतह स्थायी चुंबक) मोटर में एक संरचना होती है जिसमें एक स्थायी चुंबक रोटर सतह से जुड़ा होता है। यह केवल चुंबक से चुंबकीय टोक़ का उपयोग करता है। दूसरी ओर,आईपीएम मोटर चुंबकीय टोक़ के अलावा चुंबकीय प्रतिरोध के माध्यम से अनिच्छा का उपयोग रोटर में एक स्थायी चुंबक को एम्बेड करके करता है.

एसपीएम.आईपीएम मोटर रोटर संरचना

आईपीएम (आंतरिक स्थायी चुंबक) मोटर विशेषताएं

उच्च टोक़ और उच्च दक्षता
चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का प्रयोग करके उच्च टोक़ और उच्च आउटपुट प्राप्त किया जाता है।

ऊर्जा-बचत संचालन
यह पारंपरिक एसपीएम मोटर्स की तुलना में 30% कम बिजली का उपभोग करता है।

उच्च गति घूर्णन
यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके उच्च गति मोटर रोटेशन का जवाब दे सकता है।

सुरक्षा
चूंकि स्थायी चुंबक एम्बेडेड है, इसलिए यांत्रिक सुरक्षा में सुधार होता है क्योंकि एसपीएम के विपरीत, चुंबक केन्द्रापसारक बल के कारण अलग नहीं होगा।

वेक्टर नियंत्रण विशेषताएंः

जबकि एक पारंपरिक प्रणाली (120-डिग्री प्रवाह प्रणाली) में मोटर में एक वर्ग तरंग के रूप में वर्तमान छापा जाता है,एक वेक्टर नियंत्रण वोल्टेज को प्रभावित करता है जो रोटर की स्थिति (चुंबक का कोण) की ओर एक साइन तरंग में बदल जाता है, तो यह मोटर धारा को नियंत्रित करने के लिए संभव हो जाता है।

आवेदनः

कपड़ा उद्योग:

स्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम) का उपयोग वस्त्र उद्योग में होने पर प्रेरण मोटर्स की तुलना में कई फायदे हैं।इसे कपड़ा उत्पादन में आवश्यक तेजी से प्रक्रिया परिवर्तनों को पूरा करने में सक्षम बनानाइसकी उच्च नियंत्रण सटीकता और उत्कृष्ट पोजिशनिंग क्षमताएं इसे उच्च परिशुद्धता वाले वस्त्र प्रसंस्करण की जरूरतों को पूरा करने में सक्षम बनाती हैं।स्थायी चुंबक सिंक्रोनस मोटर्स में अधिक दक्षता होती है और वे कपड़ा मशीनरी के संचालन में ऊर्जा की बचत कर सकते हैं.

खनन

खनन उद्योग में, पीएमएसएम प्रेरण मोटर्स के मुकाबले महत्वपूर्ण फायदे प्रदान करते हैं। पीएमएसएम का मजबूत डिजाइन इसे कंपन, कठोर वातावरण सहित कठोर खनन परिस्थितियों का सामना करने में सक्षम बनाता है,और भारी-भरकम बोझस्थायी चुंबक सिंक्रोनस मोटर्स में उच्च टोक़ घनत्व और परिवर्तनीय गति संचालन क्षमताएं होती हैं।उन्हें खनन उपकरण के लिए आदर्श बनाने के लिए जो लगातार शुरू करने और बंद करने और बदलते परिचालन आवश्यकताओं की आवश्यकता होती है.

तेल उद्योगः

स्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम) पेट्रोलियम उद्योग में उपयोग किए जाने पर महत्वपूर्ण लाभ प्रदान करते हैं। उनका उच्च शक्ति कारक ग्रिड में सामंजस्यपूर्ण प्रदूषण को कम करता है,प्रेरण मोटर्स के साथ आम समस्याओं का समाधानपीएमएसएम उच्च टोक़ और सटीक नियंत्रण भी प्रदान करता है, जिससे इसे सटीक प्रवाह नियंत्रण और दबाव विनियमन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।इसके कॉम्पैक्ट आकार और हल्के डिजाइन इसे पेट्रोलियम उद्योग में अंतरिक्ष-प्रतिबंधित प्रतिष्ठानों के लिए आदर्श बनाते हैं.

संक्षेप में, विभिन्न उद्योगों में मोटर्स का उपयोग कुशल और विश्वसनीय संचालन प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।उनके प्रदर्शन और विश्वसनीयता को प्रभावित कर सकते हैं कि सीमाओं हैहालांकि, स्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम) कई फायदे प्रदान करते हैं जो उन्हें खनन और पेट्रोलियम जैसे उद्योगों में प्रेरण मोटर्स का बेहतर विकल्प बनाते हैं।पीएमएसएम में तेजी से प्रतिक्रिया समय के फायदे हैं, उच्च नियंत्रण सटीकता, उच्च दक्षता और उच्च टोक़ घनत्व।ये फायदे पीएमएसएम को एक मूल्यवान समाधान बनाते हैं जो परिचालन लागत को कम करते हुए समग्र प्रक्रिया और उत्पादन दक्षता में सुधार करता हैविशिष्ट आवश्यकताओं और पर्यावरणीय परिस्थितियों के आधार पर उपयुक्त मोटर प्रकार और नियंत्रण रणनीति का चयन वास्तविक दुनिया के अनुप्रयोगों में इष्टतम प्रदर्शन और विश्वसनीयता के लिए महत्वपूर्ण है।कुल मिलाकर, स्थायी चुंबक सिंक्रोनस मोटर्स का उपयोग कई उद्योगों के लिए महत्वपूर्ण तकनीकी प्रगति और उज्ज्वल भविष्य का प्रतिनिधित्व करता है।
