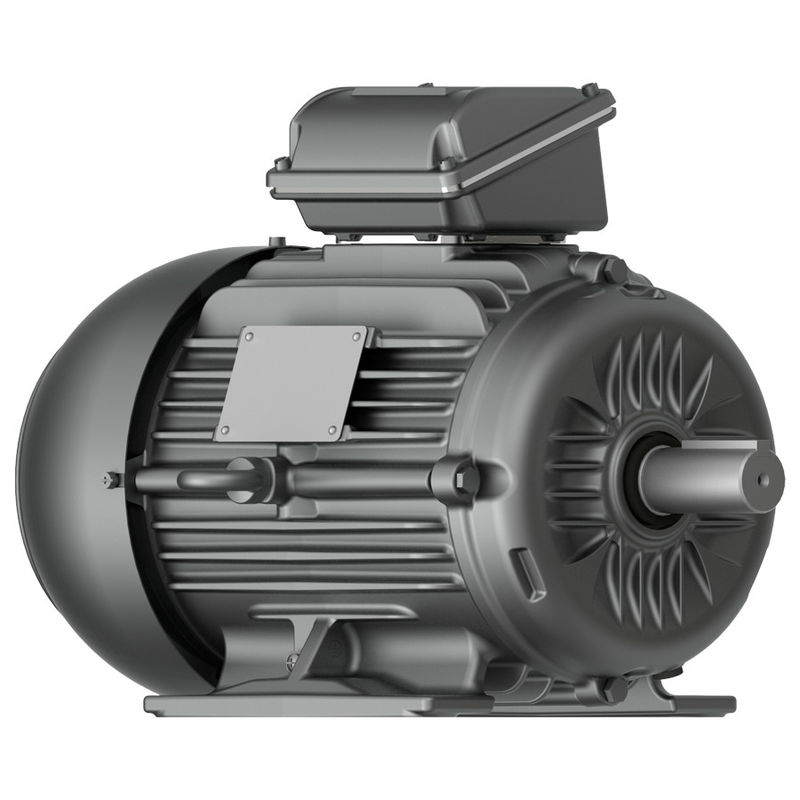

उच्च शक्ति कारक एरेटर के लिए स्थायी चुंबक इलेक्ट्रिक मोटर

पीएमएसएम मोटर्स का उपयोग किस अनुप्रयोग में किया जाता है?

‍

जिन उद्योगों में पीएमएसएम मोटर्स का उपयोग किया जाता है उनमें धातु, सिरेमिक, रबर, पेट्रोलियम, वस्त्र और कई अन्य शामिल हैं।पीएमएसएम मोटर्स को निरंतर वोल्टेज और आवृत्ति के साथ-साथ वैरिएबल स्पीड ड्राइव (वीएसडी) अनुप्रयोगों की आपूर्ति से सिंक्रोनस गति पर काम करने के लिए डिज़ाइन किया जा सकता हैउच्च दक्षता और शक्ति और टोक़ घनत्व के कारण, वे आम तौर पर उच्च टोक़ अनुप्रयोगों में एक बेहतर विकल्प हैं जैसे कि मिक्सर, ग्राइंडर, पंप, प्रशंसक, ब्लोअर, कन्वेयर,और औद्योगिक अनुप्रयोगों जहां पारंपरिक रूप से प्रेरण मोटर्स पाया जाता है.

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.

हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित गति नियंत्रण रेंज भी आपको मोटर के नामित का पूरा लाभ उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.

शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स

बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के फायदे

उच्च दक्षताः असिंक्रोनस मोटर की दक्षता वक्र आमतौर पर 60% नामित भार से नीचे तेजी से गिरती है, और दक्षता हल्के भार पर बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह उच्च दक्षता क्षेत्र में नामित भार के 20% ~ 120% पर है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर के शक्ति कारक का मापा मूल्य 1 के सीमा मूल्य के करीब है।0. पावर फैक्टर वक्र दक्षता वक्र के समान उच्च और सपाट है. पावर फैक्टर उच्च है.कम वोल्टेज प्रतिक्रियाशील शक्ति की क्षतिपूर्ति की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूर्ण उपयोग किया जाता है.

स्टेटर करंट छोटा हैः रोटर में कोई उत्तेजना करंट नहीं है, प्रतिक्रिया शक्ति कम हो जाती है, और स्टेटर करंट काफी कम हो जाता है। एक ही क्षमता के असिंक्रोनस मोटर की तुलना में,स्टैटर वर्तमान मूल्य 30% से 50% तक कम किया जा सकता है। उसी समय, क्योंकि स्टैटर वर्तमान बहुत कम हो जाता है, मोटर तापमान वृद्धि कम हो जाती है,और असर वसा और असर जीवन बढ़ा रहे हैं.

उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स में उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क होते हैं,जो मोटर अधिक भार क्षमता है और सिंक्रनाइज़ेशन में आसानी से खींचा जा सकता है बनाता है.

दुर्लभ पृथ्वी के स्थायी चुंबक मोटर्स के नुकसान

उच्च लागत: एक ही विनिर्देश के असिंक्रोनस मोटर की तुलना में, स्टेटर और रोटर के बीच हवा का अंतर छोटा है, और प्रत्येक घटक की प्रसंस्करण सटीकता उच्च है;रोटर संरचना अधिक जटिल है और दुर्लभ पृथ्वी चुंबकीय इस्पात सामग्री की कीमत अधिक हैइसलिए मोटर निर्माण की लागत अधिक है, जो असिंक्रोनस मोटर्स के लिए आम है।

पूर्ण शक्ति से शुरू होने पर बड़ा प्रभावः पूर्ण दबाव से शुरू होने पर, सिंक्रोनस गति बहुत कम समय में खींची जा सकती है। यांत्रिक झटका बड़ा है।प्रारंभ करंट 10 गुना से अधिक है नामित करंटविद्युत आपूर्ति प्रणाली पर प्रभाव बड़ा है, जिसके लिए विद्युत आपूर्ति प्रणाली की बड़ी क्षमता की आवश्यकता होती है।

दुर्लभ पृथ्वी के चुंबक स्टील को आसानी से विघटित किया जा सकता हैः जब स्थायी चुंबक सामग्री को कंपन, उच्च तापमान और अधिभार धारा के अधीन किया जाता है, तो इसकी चुंबकीय पारगम्यता कम हो सकती है,या demagnetization घटना होती है, जो स्थायी चुंबक मोटर के प्रदर्शन को कम करता है।

सतह पर लगाए गए पीएमएसएम

इस संरचना में, चुंबक रोटर की सतह पर लगाया जाता है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है, क्योंकि यह मजबूत नहीं है।यह एक समान हवा अंतर प्रदान करता है क्योंकि स्थायी चुंबक की पारगम्यता और हवा अंतर एक ही हैकोई अनिच्छा टोक़ नहीं, उच्च गतिशील प्रदर्शन, और रोबोटिक्स और उपकरण ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त है।

दफन PMSM या आंतरिक PMSM

इस प्रकार के निर्माण में, स्थायी चुंबक रोटर में एम्बेडेड है जैसा कि नीचे चित्र में दिखाया गया है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है और मजबूत है।अनिच्छा टोक़ मोटर के उभरने के कारण है.
