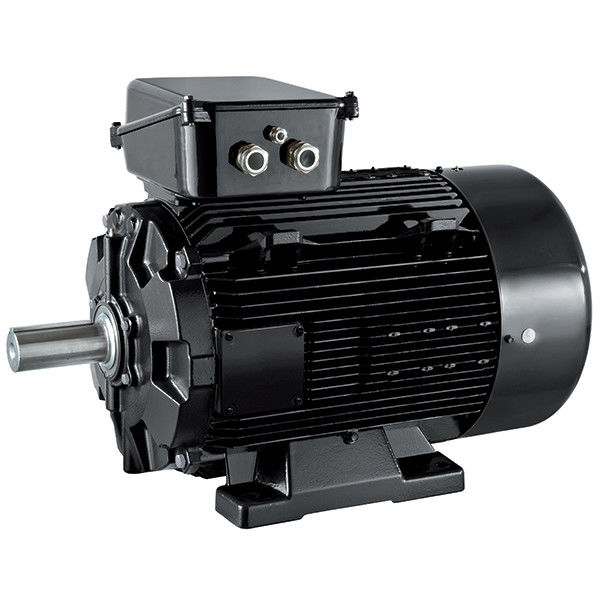

3 चरण लाइन प्रारंभ दुर्लभ पृथ्वी स्थायी चुंबक एसी सिंक्रोनस मोटर

स्थायी चुंबक सिंक्रोनस मोटर क्या है?

स्थायी चुंबक सिंक्रोनस मोटर मुख्य रूप से स्टेटर, रोटर, चेसिस, सामने-पीछे कवर, बीयरिंग आदि से बना है।स्टेटर की संरचना साधारण असिंक्रोनस मोटर्स के समान है, और स्थायी चुंबक सिंक्रोनस मोटर और अन्य प्रकार के मोटर्स के बीच मुख्य अंतर इसके रोटर है।

स्थायी चुंबक सामग्री के साथ पूर्व चुंबकीय (चुंबकीय चार्ज) चुंबक सतह पर या मोटर के स्थायी चुंबक के अंदर, मोटर के लिए आवश्यक हवा अंतर चुंबकीय क्षेत्र प्रदान करता है।इस रोटर संरचना प्रभावी ढंग से मोटर की मात्रा को कम कर सकते हैं, नुकसान को कम करें और दक्षता में सुधार करें।

स्थायी चुंबक प्रत्यक्ष ड्राइव मोटर का मूल सिद्धांत

A permanent magnet direct drive motor is a type of motor that uses a permanent magnet as a rotor and realizes transmission by directly connecting the motor's rotating shaft to the mechanical load being drivenयह पारंपरिक ड्राइव की तुलना में अधिक दक्षता, कम शोर और अधिक सटीकता प्रदान करता है।

स्थायी चुंबक और स्टेटर

एक स्थायी चुंबक प्रत्यक्ष ड्राइव मोटर का रोटर स्थायी चुंबकों का उपयोग करता है, जो आमतौर पर दुर्लभ पृथ्वी स्थायी चुंबक सामग्री से बने होते हैं।इन स्थायी चुंबक सामग्री एक उच्च चुंबकीय ऊर्जा उत्पाद और चुंबकीय ऊर्जा घनत्व है, जो एक मजबूत चुंबकीय क्षेत्र प्रदान करता है। रोटर पर स्थायी चुंबक आमतौर पर कई ध्रुव जोड़े में विभाजित होते हैं, जिनमें से प्रत्येक में एक दक्षिण ध्रुव और एक उत्तरी ध्रुव होता है।

एक मोटर के स्टेटर में स्टेटर कोर और स्टेटर वाइंडिंग होते हैं। स्टेटर कोर एक अंगूठी कोर होता है जिसमें कई स्टेटर स्लॉट होते हैं, और स्टेटर वाइंडिंग स्टेटर स्लॉट में लगाए जाते हैं।स्टेटर घुमाव आमतौर पर एक तीन चरण घुमाव है, यानी तीन अलग-अलग कॉइल जिन्हें चरण ए, चरण बी और चरण सी कहा जाता है।
