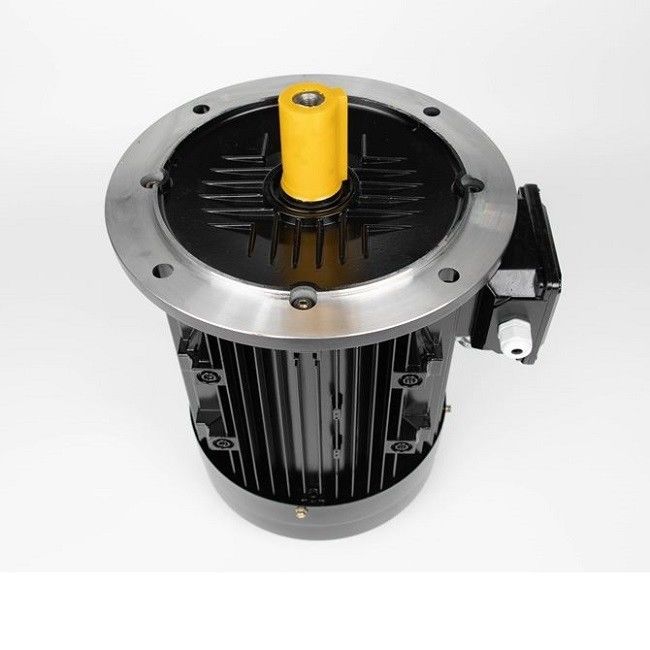

आंतरिक स्थायी चुंबक तुल्यकालिक मोटर, आईपीएम ब्रशलेस मोटर

छोटा और हल्का

विशेष विद्युत चुम्बकीय और संरचनात्मक डिजाइन में, वॉल्यूम-से-वजन अनुपात 20% कम हो जाता है, पूरी मशीन की लंबाई 10% कम हो जाती है,और स्टेटर स्लॉट की पूर्ण दर 90% तक बढ़ जाती है.

अत्यधिक एकीकृत

मोटर और इन्वर्टर अत्यधिक एकीकृत होते हैं, जिससे मोटर और इन्वर्टर के बीच बाहरी सर्किट कनेक्शन से बचा जाता है और सिस्टम उत्पादों की विश्वसनीयता में सुधार होता है।

ऊर्जा कुशल

उच्च प्रदर्शन वाली दुर्लभ पृथ्वी स्थायी चुंबक सामग्री, विशेष स्टेटर स्लॉट और रोटर संरचना इस मोटर को IE4 मानक तक कुशल बनाती है।

कस्टम डिज़ाइन

अनुकूलित डिजाइन और विनिर्माण, विशेष मशीनों के लिए समर्पित, अनावश्यक कार्यों और डिजाइन मार्जिन को कम करता है और लागत को कम करता है।

कम कंपन और शोर

मोटर सीधे चलाया जाता है, उपकरण का शोर और कंपन कम होता है और निर्माण कार्य वातावरण पर प्रभाव कम होता है।

रखरखाव मुक्त

उच्च गति वाले गियर पार्ट्स नहीं, गियर स्नेहक को नियमित रूप से बदलने की आवश्यकता नहीं, और वास्तव में रखरखाव मुक्त उपकरण।

भार के साथ पीएम मोटर इंडक्टेंसी परिवर्तन

लोहे के एक टुकड़े से केवल इतना ही प्रवाह जुड़ा जा सकता है कि टॉर्क उत्पन्न हो सके। अंततः लोहा संतृप्त हो जाएगा और अब प्रवाह को जोड़ने की अनुमति नहीं देगा।परिणाम एक प्रवाह क्षेत्र द्वारा लिया पथ के प्रेरण में कमी हैएक पीएम मशीन में, लोड धारा में वृद्धि के साथ डी-अक्ष और क्यू-अक्ष प्रेरण मूल्य कम हो जाएंगे।

एसपीएम मोटर के डी और क्यू-अक्ष प्रेरण लगभग समान होते हैं। चूंकि चुंबक रोटर के बाहर है, क्यू-अक्ष का प्रेरण डी-अक्ष प्रेरण के समान दर से गिर जाएगा।हालांकि, एक आईपीएम मोटर का प्रेरण वेग से कम होगा। फिर से डी-अक्ष प्रेरण स्वाभाविक रूप से कम है क्योंकि चुंबक प्रवाह पथ में है और एक प्रेरण गुण उत्पन्न नहीं करता है। इसलिए,d-अक्ष में संतृप्त होने के लिए कम लोहा है, जिसके परिणामस्वरूप q-अक्ष के संबंध में प्रवाह में काफी कम कमी होती है।

पीएमएसएम मोटर्स का उपयोग किस अनुप्रयोग में किया जाता है?

‍

जिन उद्योगों में पीएमएसएम मोटर्स का उपयोग किया जाता है उनमें धातु, सिरेमिक, रबर, पेट्रोलियम, वस्त्र और कई अन्य शामिल हैं।पीएमएसएम मोटर्स को निरंतर वोल्टेज और आवृत्ति के साथ-साथ वैरिएबल स्पीड ड्राइव (वीएसडी) अनुप्रयोगों की आपूर्ति से सिंक्रोनस गति पर काम करने के लिए डिज़ाइन किया जा सकता हैउच्च दक्षता और शक्ति और टोक़ घनत्व के कारण इलेक्ट्रिक वाहनों (ईवी) में व्यापक रूप से उपयोग किया जाता है, वे आम तौर पर उच्च टोक़ अनुप्रयोगों जैसे मिक्सर, ग्राइंडर, पंप, प्रशंसक,ब्लोअर, कन्वेयर और औद्योगिक अनुप्रयोग जहां पारंपरिक रूप से प्रेरण मोटर्स पाए जाते हैं।

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.

हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित स्पीड कंट्रोल रेंज भी आपको मोटर के रेटिंग का पूरा फायदा उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.

शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स

बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।

आवृत्ति परिवर्तक के साथ स्थायी चुंबक मोटर के क्या लाभ हैं?

आवृत्ति परिवर्तक के साथ स्थायी चुंबक मोटर के फायदे मुख्य रूप से निम्नलिखित पहलुओं में शामिल हैंः

1ऊर्जा की बचत का इष्टतम प्रभावः स्थायी चुंबक मोटर को अतिरिक्त कार्य के बिना इष्टतम संचालन प्रभाव प्राप्त करने के लिए आवृत्ति कनवर्टर द्वारा समायोजित किया जा सकता है।

2ओवरवोल्टेज सुरक्षाः इन्वर्टर के आउटपुट में वोल्टेज डिटेक्शन फंक्शन होता है, और इन्वर्टर स्वचालित रूप से आउटपुट वोल्टेज को समायोजित कर सकता है ताकि मोटर ओवरवोल्टेज का सामना न कर सके।यहां तक कि जब आउटपुट वोल्टेज समायोजन विफल हो जाता है और आउटपुट वोल्टेज सामान्य वोल्टेज के 110% से अधिक हो जाता है, इन्वर्टर बंद करके मोटर की रक्षा करेगा।

3. कम वोल्टेज संरक्षण: जब मोटर का वोल्टेज सामान्य वोल्टेज का 90% से कम हो जाता है, तो इन्वर्टर सुरक्षा के लिए बंद हो जाएगा।

4अतिप्रवाह संरक्षण: जब मोटर का वर्तमान नामित मूल्य का 150%/3 सेकंड या नामित वर्तमान का 200%/10 माइक्रोसेकंड से अधिक हो, तो इन्वर्टर मोटर को रोककर सुरक्षा प्रदान करता है।

5. चरण हानि संरक्षणः आउटपुट वोल्टेज की निगरानी, जब आउटपुट चरण गायब है, इन्वर्टर अलार्म होगा, और इन्वर्टर समय की अवधि के बाद मोटर की रक्षा के लिए बंद हो जाएगा।

6. रिवर्स फेज प्रोटेक्शन: इन्वर्टर को इस तरह से सेट किया जा सकता है कि मोटर केवल एक दिशा में घूम सके, और रोटेशन दिशा सेट नहीं की जा सकती है।जब तक उपयोगकर्ता मोटर ए के चरण अनुक्रम को नहीं बदलता, बी, और सी वायरिंग, रिवर्स फेज की कोई संभावना नहीं है।

7. अधिभार संरक्षणः इन्वर्टर मोटर धारा की निगरानी करता है. जब मोटर धारा 1 मिनट के लिए नामित धारा के 120% से अधिक है, इन्वर्टर बंद करके मोटर की रक्षा करता है.

8ग्राउंडिंग सुरक्षाः इन्वर्टर एक विशेष ग्राउंडिंग सुरक्षा सर्किट से लैस है, जो आम तौर पर ग्राउंडिंग सुरक्षा ट्रांसफार्मर और रिले से बना होता है।जब एक या दो चरण जमीन पर हैं, इन्वर्टर अलार्म होगा. बेशक, अगर उपयोगकर्ता अनुरोध करता है, हम भी ग्राउंडिंग के तुरंत बाद बंद करने की रक्षा करने के लिए डिजाइन कर सकते हैं.

9. शॉर्ट सर्किट संरक्षण: इन्वर्टर आउटपुट शॉर्ट सर्किट होने के बाद, यह अनिवार्य रूप से ओवरकंट्रेंट का कारण बनेगा, और इन्वर्टर 10 माइक्रोसेकंड के भीतर मोटर की सुरक्षा के लिए बंद हो जाएगा।

10ओवरक्लॉकिंग सुरक्षाः इन्वर्टर में अधिकतम और न्यूनतम आवृत्ति सीमा कार्य है ताकि आउटपुट आवृत्ति केवल निर्दिष्ट सीमा के भीतर हो सके,इस प्रकार ओवरक्लॉकिंग सुरक्षा समारोह का एहसास.

11. स्टॉल सुरक्षा: स्टॉल सुरक्षा आम तौर पर सिंक्रोनस मोटर्स के लिए होती है। एक असिंक्रोनस मोटर के लिए त्वरण के दौरान स्टॉल को ओवरकंट के रूप में प्रकट होना चाहिए,और इन्वर्टर ओवर करंट और अधिभार संरक्षण के माध्यम से इस सुरक्षा समारोह का एहसास होता हैकमीशन के दौरान सुरक्षित कमीशन समय निर्धारित करके मंदी के दौरान स्टॉल से बचा जा सकता है।
