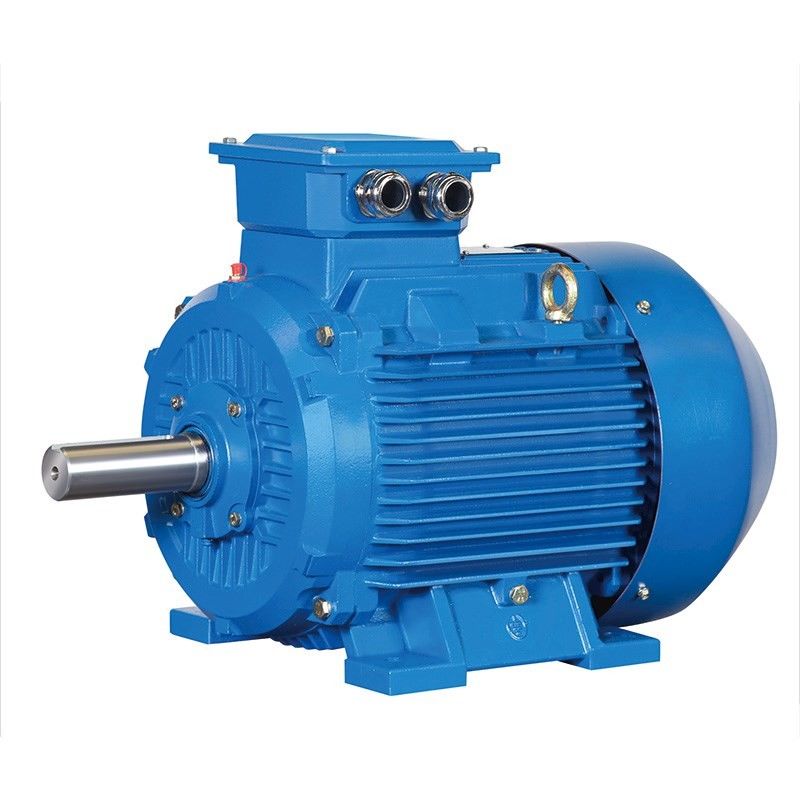

अल्ट्रा लो स्पीड 3 फेज सिंक्रोनस मोटर मैन्युफैक्चरर्स 380V IPM मोटर

दुर्लभ-पृथ्वी स्थायी चुंबक मोटर्स के लाभ:

उच्च दक्षता: अतुल्यकालिक मोटर की दक्षता वक्र आमतौर पर रेटेड लोड के 60% के नीचे तेजी से गिरती है, और प्रकाश भार पर दक्षता बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह रेटेड लोड के 20% ~ 120% पर उच्च दक्षता वाले क्षेत्र में है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर के शक्ति कारक का मापा मूल्य 1.0 की सीमा मान के करीब है।पावर फैक्टर कर्व उतना ही ऊंचा और सपाट है जितना कि दक्षता वक्र।पावर फैक्टर अधिक है।लो-वोल्टेज प्रतिक्रियाशील बिजली मुआवजे की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूरी तरह से उपयोग किया जाता है।

स्टेटर करंट छोटा होता है: रोटर में कोई एक्साइटमेंट करंट नहीं होता है, प्रतिक्रियाशील शक्ति कम हो जाती है, और स्टेटर करंट काफी कम हो जाता है।समान क्षमता के अतुल्यकालिक मोटर की तुलना में, स्टेटर का वर्तमान मान 30% से 50% तक कम किया जा सकता है।इसी समय, क्योंकि स्टेटर करंट बहुत कम हो जाता है, मोटर तापमान में वृद्धि कम हो जाती है, और बियरिंग ग्रीस और बियरिंग लाइफ बढ़ जाती है।

उच्च आउट-ऑफ़-स्टेप टॉर्क और पुल-इन टॉर्क: दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स में उच्च आउट-ऑफ़-स्टेप टॉर्क और पुल-इन टॉर्क होता है, जिससे मोटर की लोड क्षमता अधिक होती है और इसे आसानी से सिंक्रोनाइज़ेशन में खींचा जा सकता है।

पीएम मोटरों का फ्लक्स कमजोर/तीव्र होना

एक स्थायी चुंबक मोटर में फ्लक्स चुंबक द्वारा उत्पन्न होता है।प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।प्रवाह क्षेत्र को बढ़ाने या तेज करने से मोटर को अस्थायी रूप से टोक़ उत्पादन में वृद्धि करने की अनुमति मिल जाएगी।प्रवाह क्षेत्र का विरोध मोटर के मौजूदा चुंबक क्षेत्र को नकार देगा।कम चुंबक क्षेत्र टोक़ उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज उच्च आउटपुट गति पर संचालित करने के लिए मोटर को पुश करने के लिए वोल्टेज को मुक्त करता है।दोनों प्रकार के ऑपरेशन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है।मोटर नियंत्रक द्वारा प्रदान की गई डी-अक्ष में मोटर प्रवाह की दिशा वांछित प्रभाव निर्धारित करती है।

स्थायी चुंबक मोटर और अतुल्यकालिक मोटर के बीच अंतर:

01. रोटर संरचना

अतुल्यकालिक मोटर: रोटर में एक लोहे की कोर और एक घुमावदार, मुख्य रूप से गिलहरी-पिंजरे और तार-घाव रोटार होते हैं।एक गिलहरी-पिंजरे रोटर को एल्यूमीनियम सलाखों के साथ ढाला जाता है।स्टेटर को काटने वाली एल्यूमीनियम बार का चुंबकीय क्षेत्र रोटर को चलाता है।

पीएमएसएम मोटर: स्थायी चुंबक रोटर चुंबकीय ध्रुवों में एम्बेडेड होते हैं, और एक ही चरण के चुंबकीय ध्रुवों के सिद्धांत के अनुसार अलग-अलग प्रतिकर्षण को आकर्षित करने वाले स्टेटर में उत्पन्न घूर्णन चुंबकीय क्षेत्र द्वारा घुमाने के लिए प्रेरित होते हैं।

02. दक्षता

अतुल्यकालिक मोटर्स: ग्रिड उत्तेजना से वर्तमान को अवशोषित करने की आवश्यकता होती है, जिसके परिणामस्वरूप एक निश्चित मात्रा में ऊर्जा हानि, मोटर प्रतिक्रियाशील वर्तमान और कम शक्ति कारक होता है।

पीएमएसएम मोटर: चुंबकीय क्षेत्र स्थायी चुंबक द्वारा प्रदान किया जाता है, रोटर को रोमांचक वर्तमान की आवश्यकता नहीं होती है, और मोटर दक्षता में सुधार होता है।

03. मात्रा और वजन

उच्च-प्रदर्शन स्थायी चुंबक सामग्री का उपयोग अतुल्यकालिक मोटर्स की तुलना में स्थायी चुंबक तुल्यकालिक मोटर्स के वायु अंतराल चुंबकीय क्षेत्र को बड़ा बनाता है।अतुल्यकालिक मोटर्स की तुलना में आकार और वजन कम हो जाता है।यह अतुल्यकालिक मोटर्स की तुलना में एक या दो फ्रेम आकार कम होगा।

04. मोटर स्टार्टिंग करंट

एसिंक्रोनस मोटर: यह सीधे पावर फ्रीक्वेंसी इलेक्ट्रिसिटी द्वारा शुरू किया जाता है, और स्टार्टिंग करंट बड़ा होता है, जो रेटेड करंट के 5 से 7 गुना तक पहुंच सकता है, जिसका एक पल में पावर ग्रिड पर बहुत प्रभाव पड़ता है।बड़े शुरुआती करंट के कारण स्टेटर वाइंडिंग का लीकेज रेजिस्टेंस वोल्टेज ड्रॉप बढ़ जाता है, और स्टार्टिंग टॉर्क छोटा होता है इसलिए हेवी-ड्यूटी स्टार्टिंग हासिल नहीं की जा सकती।भले ही इन्वर्टर का उपयोग किया जाता है, यह केवल रेटेड आउटपुट करंट रेंज के भीतर ही शुरू हो सकता है।

पीएमएसएम मोटर: यह एक समर्पित नियंत्रक द्वारा संचालित होता है, जिसमें रेड्यूसर की रेटेड आउटपुट आवश्यकताओं की कमी होती है।वास्तविक शुरुआती करंट छोटा होता है, लोड के हिसाब से करंट को धीरे-धीरे बढ़ाया जाता है, और स्टार्टिंग टॉर्क बड़ा होता है।

05. पावर फैक्टर

अतुल्यकालिक मोटर्स में कम शक्ति का कारक होता है, उन्हें पावर ग्रिड से बड़ी मात्रा में प्रतिक्रियाशील धारा को अवशोषित करना चाहिए, अतुल्यकालिक मोटर्स के बड़े शुरुआती प्रवाह से पावर ग्रिड पर अल्पकालिक प्रभाव पड़ेगा, और दीर्घकालिक उपयोग से कुछ नुकसान होगा। पावर ग्रिड उपकरण और ट्रांसफार्मर के लिए।पावर ग्रिड की गुणवत्ता सुनिश्चित करने और उपकरणों के उपयोग की लागत बढ़ाने के लिए बिजली मुआवजा इकाइयों को जोड़ना और प्रतिक्रियाशील बिजली क्षतिपूर्ति करना आवश्यक है।

स्थायी चुंबक तुल्यकालिक मोटर के रोटर में कोई प्रेरित धारा नहीं होती है, और मोटर का पावर फैक्टर अधिक होता है, जो पावर ग्रिड के गुणवत्ता कारक में सुधार करता है और कम्पेसाटर स्थापित करने की आवश्यकता को समाप्त करता है।

06. रखरखाव

अतुल्यकालिक मोटर + रिड्यूसर संरचना कंपन, गर्मी, उच्च विफलता दर, बड़ी स्नेहक खपत और उच्च मैनुअल रखरखाव लागत उत्पन्न करेगी;यह निश्चित डाउनटाइम नुकसान का कारण होगा।

तीन-चरण स्थायी चुंबक तुल्यकालिक मोटर उपकरण को सीधे चलाता है।क्योंकि रेड्यूसर समाप्त हो गया है, मोटर उत्पादन की गति कम है, यांत्रिक शोर कम है, यांत्रिक कंपन छोटा है, और विफलता दर कम है।संपूर्ण ड्राइव सिस्टम लगभग रखरखाव-मुक्त है।

मोटर दुर्लभ पृथ्वी नियोडिमियम आयरन बोरान स्थायी चुंबक सामग्री से उत्साहित है और एक स्थायी चुंबक विशेष आवृत्ति कनवर्टर के साथ आपूर्ति की जाती है।इसमें बड़े स्टार्टिंग टॉर्क, वाइड स्पीड रेंज, कॉम्पैक्ट स्ट्रक्चर, छोटे आकार, हल्के वजन, कम शोर, उच्च शक्ति कारक और उच्च दक्षता की विशेषताएं हैं।यह उच्च दक्षता और ऊर्जा की बचत करने वाले एयर कंप्रेशर्स के लिए एक आदर्श शक्ति विकल्प है।
