उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE,UL
मॉडल संख्या: पीएमएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 500-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |

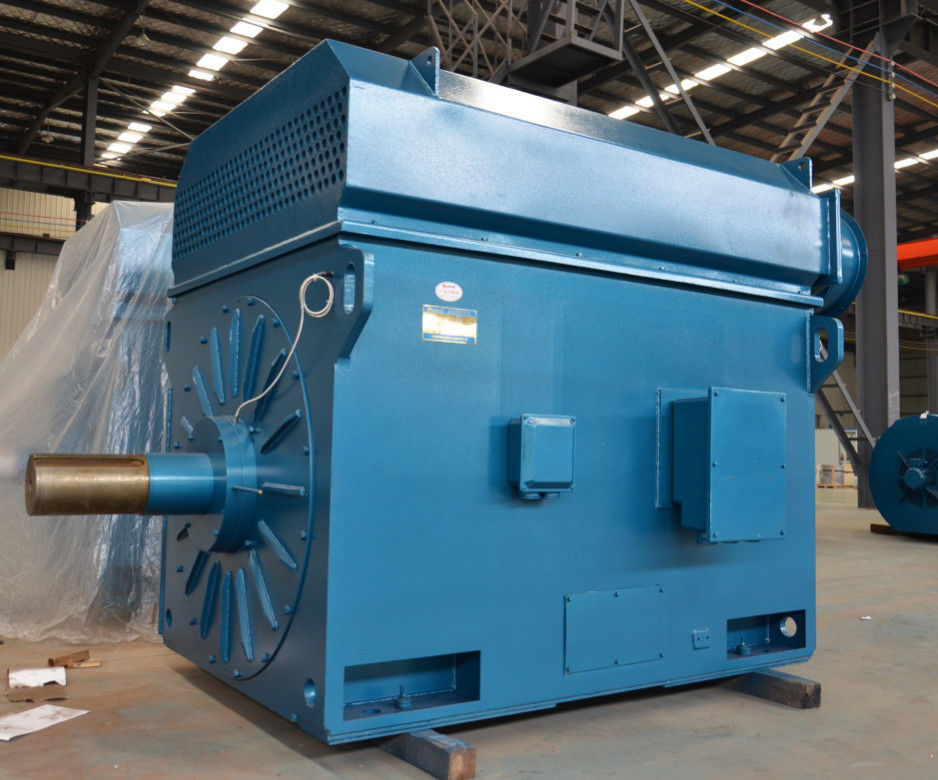

परिवर्तनीय गति और भार के लिए डायरेक्ट ड्राइव स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
बिजली रेंज: |
5.5-3000 किलोवाट |
विस्फोट विरोधी: |
हाँ |
रंग: |
नीला |
नाम: |
परिवर्तनीय गति और भार के लिए डायरेक्ट ड्राइव स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
बिजली रेंज: |
5.5-3000 किलोवाट |
विस्फोट विरोधी: |
हाँ |
रंग: |
नीला |
परिवर्तनीय गति और भार के लिए लागत प्रभावी प्रत्यक्ष ड्राइव स्थायी चुंबक मोटर
स्थायी चुंबक तुल्यकालिक मोटर क्या है?
परमानेंट मैग्नेट सिंक्रोनस मोटर (PMSM) एक प्रकार की इलेक्ट्रिक मोटर है जो अपने रोटर में एम्बेडेड स्थायी मैग्नेट का उपयोग करके संचालित होती है।इसे कभी-कभी ब्रशलेस एसी मोटर या सिंक्रोनस स्थायी चुंबक मोटर के रूप में भी जाना जाता है।
पीएमएसएम में, स्टेटर (मोटर का स्थिर भाग) में कॉइल की एक श्रृंखला होती है जो एक घूर्णन चुंबकीय क्षेत्र बनाने के क्रम में सक्रिय होती है।रोटर (मोटर का घूमने वाला हिस्सा) में स्थायी चुम्बकों की एक श्रृंखला होती है जो एक चुंबकीय क्षेत्र उत्पन्न करने के लिए व्यवस्थित होते हैं जो स्टेटर द्वारा उत्पादित चुंबकीय क्षेत्र के साथ संपर्क करता है।
जैसे ही दो चुंबकीय क्षेत्र परस्पर क्रिया करते हैं, रोटर घूमता है, यांत्रिक ऊर्जा का उत्पादन करता है जिसका उपयोग बिजली मशीनरी या अन्य उपकरणों के लिए किया जा सकता है।चूंकि रोटर में स्थायी चुंबक एक मजबूत, निरंतर चुंबकीय क्षेत्र प्रदान करते हैं, पीएमएसएम अत्यधिक कुशल होते हैं और अन्य प्रकार के इलेक्ट्रिक मोटरों की तुलना में कम ऊर्जा की आवश्यकता होती है।
पीएमएसएम का उपयोग विभिन्न प्रकार के अनुप्रयोगों में किया जाता है, जिसमें इलेक्ट्रिक वाहन, औद्योगिक मशीनरी और घरेलू उपकरण शामिल हैं।वे अपनी उच्च दक्षता, कम रखरखाव आवश्यकताओं और सटीक नियंत्रण के लिए जाने जाते हैं, जो उन्हें कई अलग-अलग प्रकार की प्रणालियों के लिए एक लोकप्रिय विकल्प बनाता है।
स्थायी चुंबक मोटर के तकनीकी लाभों के सिद्धांत का विश्लेषण
एक स्थायी चुंबक तुल्यकालिक मोटर का सिद्धांत इस प्रकार है: मोटर के स्टेटर वाइंडिंग में तीन-चरण करंट में, पास-इन करंट के बाद, यह मोटर के स्टेटर वाइंडिंग के लिए एक घूर्णन चुंबकीय क्षेत्र बनाएगा।चूंकि रोटर स्थायी चुंबक के साथ स्थापित होता है, स्थायी चुंबक का चुंबकीय ध्रुव तय होता है, उसी चरण के चुंबकीय ध्रुवों के सिद्धांत के अनुसार विभिन्न प्रतिकर्षण को आकर्षित करता है, स्टेटर में उत्पन्न घूर्णन चुंबकीय क्षेत्र रोटर को घुमाने के लिए ड्राइव करेगा, रोटेशन रोटर की गति स्टेटर में उत्पन्न घूर्णन ध्रुव की गति के बराबर होती है।
स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल है:
औद्योगिक मशीनरी: PMAC मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कम्प्रेसर, पंखे और मशीन टूल्स।वे इन अनुप्रयोगों के लिए आदर्श बनाते हुए उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।
रोबोटिक्स: रोबोटिक्स और ऑटोमेशन अनुप्रयोगों में पीएमएसी मोटर्स का उपयोग किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।वे अक्सर रोबोटिक हथियारों, ग्रिपर्स और अन्य गति नियंत्रण प्रणालियों में उपयोग किए जाते हैं।
एचवीएसी सिस्टम: पीएमएसी मोटर्स का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।इन प्रणालियों में वे अक्सर प्रशंसकों और पंपों में उपयोग किए जाते हैं।
नवीकरणीय ऊर्जा प्रणालियाँ: PMAC मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे कि पवन टर्बाइन और सौर ट्रैकर्स, जहाँ वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किए जाते हैं।
चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग एमआरआई मशीनों जैसे चिकित्सा उपकरणों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर उन मोटरों में उपयोग किए जाते हैं जो इन मशीनों में चलती भागों को चलाती हैं।
दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के विकास की प्रवृत्ति
दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स उच्च शक्ति (उच्च गति, उच्च टोक़), उच्च कार्यक्षमता और लघुकरण की ओर विकसित हो रही हैं, और लगातार नई मोटर किस्मों और अनुप्रयोग क्षेत्रों का विस्तार कर रही हैं, और आवेदन की संभावनाएं बहुत आशावादी हैं।जरूरतों को पूरा करने के लिए, दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की डिजाइन और निर्माण प्रक्रिया को अभी भी निरंतर नवाचार करने की आवश्यकता है, विद्युत चुम्बकीय संरचना अधिक जटिल होगी, गणना संरचना अधिक सटीक होगी, और निर्माण प्रक्रिया अधिक उन्नत होगी और लागू।
दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग
दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक होते जा रहे हैं।मुख्य आवेदन क्षेत्र इस प्रकार हैं:
दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की उच्च दक्षता और ऊर्जा की बचत पर ध्यान दें।मुख्य अनुप्रयोग वस्तुएँ बड़े बिजली उपभोक्ता हैं, जैसे कपड़ा और रासायनिक फाइबर उद्योगों के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, तेल क्षेत्रों और कोयला खदानों में उपयोग किए जाने वाले विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, और दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक विभिन्न पंपों और प्रशंसकों को चलाने के लिए मोटर्स।
रोटर से चुंबक कैसे जुड़े होते हैं और रोटर के डिजाइन के आधार पर, स्थायी चुंबक तुल्यकालिक मोटर्स को दो प्रकारों में वर्गीकृत किया जा सकता है:
भूतल स्थायी चुंबक तुल्यकालिक मोटर (SPMSM)
आंतरिक स्थायी चुंबक तुल्यकालिक मोटर (IPMSM)।
एसपीएमएसएम सतह पर सभी चुंबक के टुकड़ों को माउंट करता है, और आईपीएमएसएम चुंबक को रोटर के अंदर रखता है।
आंतरिक चुंबक के साथ स्थायी चुंबक तुल्यकालिक मोटर्स: अधिकतम ऊर्जा दक्षता
आंतरिक मैग्नेट (IPMSM) के साथ स्थायी चुंबक तुल्यकालिक मोटर कर्षण अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम गति पर अधिकतम टॉर्क नहीं होता है।इस प्रकार की मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है।और यदि आप IE4 और IE5 रेंज में पंखे या पंप चलाना चाहते हैं तो यह एक सही विकल्प भी है।उच्च खरीद लागत आमतौर पर रन टाइम में ऊर्जा बचत के माध्यम से वसूल की जाती है, बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित करें।
हमारे मोटर-माउंटेड चर आवृत्ति ड्राइव एमटीपीए (अधिकतम टॉर्क प्रति एम्पीयर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आपको अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक तुल्यकालिक मोटर्स को संचालित करने की अनुमति देता है।200% का अधिभार, उत्कृष्ट शुरुआती टोक़ और विस्तारित गति नियंत्रण सीमा भी आपको मोटर रेटिंग का पूरी तरह से फायदा उठाने की अनुमति देती है।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए।
क्लासिक सर्वो अनुप्रयोगों के लिए बाहरी मैग्नेट के साथ स्थायी चुंबक तुल्यकालिक मोटर्स
बाहरी मैग्नेट (SPMSM) के साथ स्थायी चुंबक तुल्यकालिक मोटर्स आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तीव्र त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिज़ाइन के परिणामस्वरूप कम द्रव्यमान जड़ता होती है और इसे बेहतर रूप से स्थापित किया जा सकता है।हालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एनकोडर अक्सर उपयोग किए जाते हैं।
मोटर की दक्षता में सुधार कैसे करें?
मोटर की दक्षता में सुधार करने के लिए सार मोटर के नुकसान को कम करना है।मोटर के नुकसान को यांत्रिक हानि और विद्युत चुम्बकीय हानि में विभाजित किया गया है।उदाहरण के लिए, एक एसी अतुल्यकालिक मोटर के लिए, करंट स्टेटर और रोटर वाइंडिंग्स से होकर गुजरता है, जो तांबे के नुकसान और कंडक्टर के नुकसान का उत्पादन करेगा, जबकि लोहे में चुंबकीय क्षेत्र।यह भंवर धाराओं को हिस्टैरिसीस हानि के बारे में लाएगा, वायु चुंबकीय क्षेत्र के उच्च हार्मोनिक्स भार पर आवारा नुकसान उत्पन्न करेगा, और बीयरिंगों और प्रशंसकों के रोटेशन के दौरान पहनने के नुकसान होंगे।
रोटर के नुकसान को कम करने के लिए, आप रोटर वाइंडिंग के प्रतिरोध को कम कर सकते हैं, कम प्रतिरोधकता वाले अपेक्षाकृत मोटे तार का उपयोग कर सकते हैं, या रोटर स्लॉट के क्रॉस-सेक्शनल क्षेत्र को बढ़ा सकते हैं।बेशक, सामग्री बहुत महत्वपूर्ण है।कॉपर रोटरों के सशर्त उत्पादन से नुकसान में लगभग 15% की कमी आएगी।वर्तमान अतुल्यकालिक मोटर्स मूल रूप से एल्यूमीनियम रोटार हैं, इसलिए दक्षता इतनी अधिक नहीं है।
इसी तरह, स्टेटर पर कॉपर लॉस होता है, जो स्टेटर के स्लॉट फेस को बढ़ा सकता है, स्टेटर स्लॉट के पूर्ण स्लॉट अनुपात को बढ़ा सकता है और स्टेटर वाइंडिंग की अंतिम लंबाई को छोटा कर सकता है।यदि स्टेटर वाइंडिंग को बदलने के लिए एक स्थायी चुंबक का उपयोग किया जाता है, तो करंट पास करने की कोई आवश्यकता नहीं है।बेशक, दक्षता में स्पष्ट रूप से सुधार किया जा सकता है, जो मौलिक कारण है कि सिंक्रोनस मोटर एसिंक्रोनस मोटर की तुलना में अधिक कुशल है।
मोटर के लोहे के नुकसान के लिए, हिस्टैरिसीस के नुकसान को कम करने के लिए उच्च-गुणवत्ता वाली सिलिकॉन स्टील शीट का उपयोग किया जा सकता है, या लोहे की कोर की लंबाई को बढ़ाया जा सकता है, जो चुंबकीय प्रवाह घनत्व को कम कर सकता है, और इन्सुलेट भी बढ़ा सकता है कलई करना।इसके अलावा, गर्मी उपचार प्रक्रिया भी महत्वपूर्ण है।
मोटर का वेंटिलेशन प्रदर्शन अधिक महत्वपूर्ण है।जब तापमान अधिक होगा तो नुकसान निश्चित रूप से बड़ा होगा।घर्षण हानि को कम करने के लिए संबंधित शीतलन संरचना या अतिरिक्त शीतलन विधि का उपयोग किया जा सकता है।
हाई-ऑर्डर हार्मोनिक्स वाइंडिंग और आयरन कोर में आवारा नुकसान पैदा करेगा, जो स्टेटर वाइंडिंग में सुधार कर सकता है और हाई-ऑर्डर हार्मोनिक्स की पीढ़ी को कम कर सकता है।रोटर स्लॉट की सतह पर इन्सुलेशन उपचार भी किया जा सकता है, और चुंबकीय स्लॉट प्रभाव को कम करने के लिए चुंबकीय स्लॉट मिट्टी का उपयोग किया जा सकता है।
