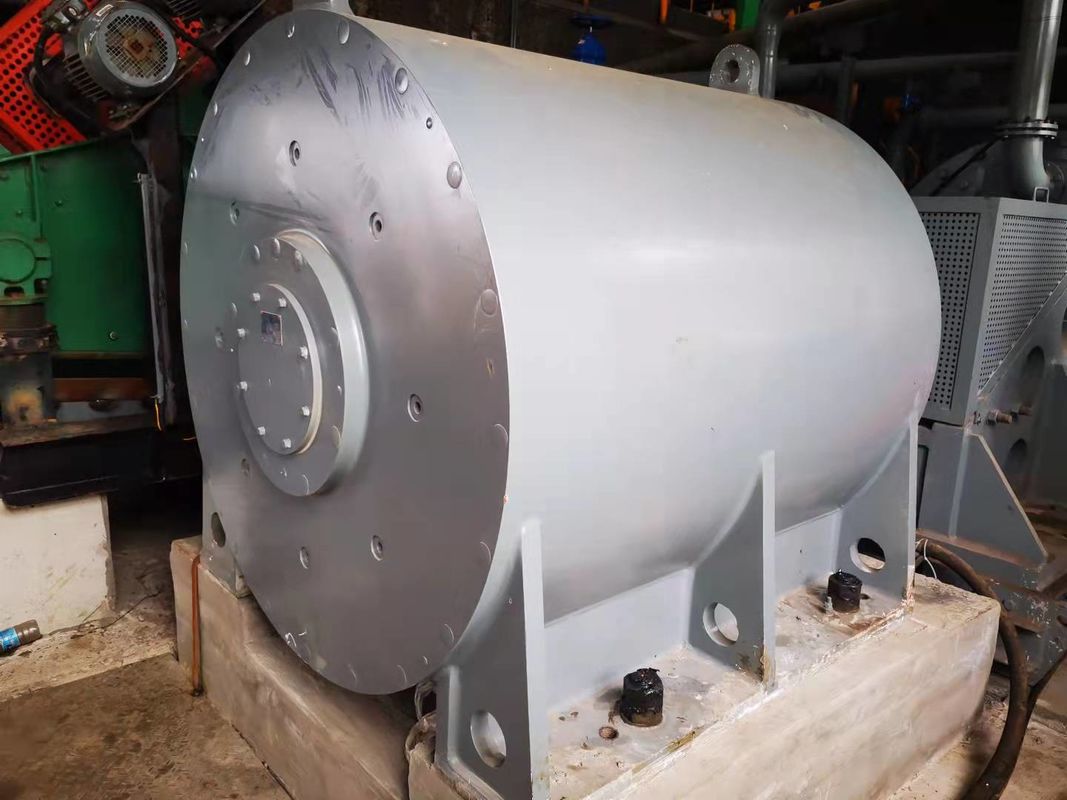

एसी सिंक्रोनस परमानेंट मैग्नेट मोटर हाई टॉर्क लो स्पीड डायरेक्ट ड्राइव

डायरेक्ट ड्राइव प्रकार विशेष स्थायी चुंबक मोटरप्रत्यक्ष ड्राइवबेल्ट कन्वेयर के लिए:

बेल्ट कन्वेयर के लिए विशेष कम गति वाली उच्च शक्ति वाली स्थायी चुंबक ड्राइव प्रणाली एक उच्च दक्षता और ऊर्जा-बचत करने वाली डायरेक्ट-ड्राइव इलेक्ट्रिक ड्राइव प्रणाली है, जो सीधे लोड उपकरण को चलाती है।पारंपरिक अतुल्यकालिक मोटर से भिन्न, सिस्टम का चयन वास्तविक उपकरण गति सीमा और उपकरण लोड टॉर्क पर निर्भर करता है।विशिष्ट चयन नियम इस प्रकार हैं:

मोटर ड्राइव सिस्टम का चयन करने के लिए बेल्ट कन्वेयर की बेल्ट गति और रोलर बाहरी व्यास के अनुसार मोटर गति सीमा निर्धारित करें, जिसकी गति सीमा वास्तविक मांग से कम और निकटतम न हो।मानक रेटेड गति 0~60r/मिनट, 0~75r/मिनट, 0~90r/मिनट है, और अन्य गति श्रेणियों को ग्राहकों की वास्तविक आवश्यकताओं के अनुसार समायोजित और अनुकूलित किया जा सकता है।

उपयुक्त स्थायी चुंबक ड्राइव सिस्टम का चयन करने के लिए पहले बेल्ट कन्वेयर द्वारा आवश्यक टॉर्क की पुष्टि करें।उपकरण के वास्तविक टॉर्क की गणना पारंपरिक अतुल्यकालिक मोटर के मापदंडों और रेड्यूसर के गति अनुपात के अनुसार भी की जा सकती है।

मोटर का रेटेड वोल्टेज निर्धारित करें।30000N.m के टॉर्क के तहत मोटर का सामान्य वोल्टेज 380V, 660V और 1140V है।30000N.m के टॉर्क से ऊपर मोटर वोल्टेज 1140V, 3300V, 6kV और 10kV है।अन्य वोल्टेज स्तरों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

मोटर कूलिंग मोड में प्राकृतिक कूलिंग, फोर्स्ड एयर कूलिंग और वॉटर कूलिंग शामिल है, जिसे ग्राहक की वास्तविक जरूरतों के अनुसार चुना जा सकता है।

मोटर्स को उपयोगकर्ताओं द्वारा प्रदान किए गए तकनीकी मापदंडों के अनुसार डिजाइन और निर्मित किया जा सकता है।

यदि मोटर पैरामीटर स्पष्ट हैं, तो उन्हें इस कैटलॉग पैरामीटर सूची के अनुसार चुना जा सकता है।

बेल्ट कन्वेयर के लिए विशेष कम गति वाली बड़ी शक्ति स्थायी चुंबक ड्राइव प्रणाली:

विशेष ड्राइव सिस्टम को बेल्ट कन्वेयर की संचालन विशेषताओं के अनुसार अनुकूलित किया गया है।उन्नत डिजाइन अवधारणा और उत्पादन प्रसंस्करण प्रौद्योगिकी और उपकरणों के साथ, कम गति वाली उच्च शक्ति वाली स्थायी चुंबक मोटर ड्राइव प्रणाली ने 315, 355, 400, 500 और 560 पांच फ्रेम आकार बनाए हैं, जिनकी टॉर्क रेंज 3000 N · m ~ 100000 N · है मी, 120 से अधिक विशिष्टताओं की एक श्रृंखला के उत्पाद, जो व्यापक रूप से बंदरगाह, खनन मशीनरी और अन्य क्षेत्रों में लागू होते हैं।

उत्पाद ऊर्जा-बचत, दक्षता, छोटे आकार, हल्के वजन, उच्च टोक़ घनत्व, एंटी-डिमैग्नेटाइजेशन, आसान स्थापना, रखरखाव-मुक्त और उच्च लागत-प्रदर्शन अनुपात की विशेषताओं के साथ नवीनतम विद्युत चुम्बकीय कार्यक्रम और संरचनात्मक डिजाइन को अपनाते हैं।उत्पाद विभिन्न प्रकार के कम गति वाले उच्च-शक्ति बेल्ट ट्रांसमिशन उपकरणों के लिए उपयुक्त हैं।

संदर्भ के लिए मामले: (बेल्ट कन्वेयर के लिए पीएम मोटर)

विभिन्न उद्योगों में कच्चे माल के परिवहन में बेल्ट कन्वेयर का व्यापक रूप से उपयोग किया जाता है।पारंपरिक ड्राइविंग विधि अतुल्यकालिक मोटर त्वरण और मंदी मशीनों के रूप को अपनाती है।रेड्यूसर और हाइड्रोलिक कपलर जैसे मंदी और सॉफ्ट स्टार्ट उपकरण के कारण निम्नलिखित नुकसान हैं:
1. कम ड्राइव सिस्टम दक्षता
2. ड्राइव सिस्टम जटिल है, जिसमें कई दोष बिंदु और कम विश्वसनीयता है
3. दैनिक रखरखाव का समय लंबा है
4. ड्राइव सिस्टम शोर और कंपन करने वाला है
5. मैकेनिकल सॉफ्ट स्टार्ट, जिसका पावर ग्रिड पर काफी प्रभाव पड़ता है

स्थायी चुंबक मोटरप्रत्यक्ष ड्राइवइसका उपयोग लोड को सीधे चलाने के लिए किया जाता है, जिससे मध्यवर्ती मंदी लिंक समाप्त हो जाता है, जिसके निम्नलिखित फायदे हैं:
1. डायरेक्ट ड्राइव सिस्टम में उच्च दक्षता होती है, और बिजली की बचत दर 10% ~ 30% तक पहुंच जाती है।
2. स्थायी चुंबक तुल्यकालिक मशीन में एक बड़ा प्रारंभिक टॉर्क होता है
3. फ़्रीक्वेंसी रूपांतरण सॉफ्ट स्टार्ट का पावर ग्रिड पर थोड़ा प्रभाव पड़ता है
4. प्रणाली सरल है और कुछ विफलता बिंदु हैं
5. सरल रखरखाव, कम शोर और कम कंपन

चुंबकीय क्षेत्र प्रदान करने के लिए स्थायी चुंबक के उपयोग के कारण, रोटर प्रक्रिया परिपक्व और विश्वसनीय है, इसका आकार लचीला है, और इसकी डिज़ाइन शक्ति दर्जनों वाट से लेकर मेगावाट तक है।साथ ही, रोटर में स्थायी चुम्बकों की संख्या बढ़ाने या घटाने से मोटर के ध्रुवों की संख्या को बदलना आसान होता है, जिससे स्थायी चुम्बक तुल्यकालिक मोटर की गति सीमा तुलनात्मक रूप से व्यापक होती है।मल्टी-पोल स्थायी चुंबक रोटर के उपयोग से, रेटेड गति एकल अंक जितनी कम हो सकती है, जिसे सामान्य अतुल्यकालिक मोटर द्वारा हासिल करना मुश्किल है।

विशेष रूप से कम गति और उच्च शक्ति के अनुप्रयोग वातावरण में, एक स्थायी चुंबक तुल्यकालिक मोटर कम गति पर मल्टी-पोल डायरेक्ट ड्राइव को अपना सकता है।एक साधारण मोटर प्लस स्पीड रिड्यूसर की तुलना में, स्थायी चुंबक सिंक्रोनस मोटर के फायदे प्रमुख हैं।

डायरेक्ट ड्राइव प्रकार की स्थायी चुंबक मोटर: रेड्यूसर के रद्द होने के कारण, मोटर आउटपुट गति कम होती है, कम यांत्रिक शोर, कम यांत्रिक कंपन और कम विफलता दर होती है, और संपूर्ण ड्राइव सिस्टम लगभग रखरखाव-मुक्त होता है।

विशेष निम्न-गति और उच्च-शक्ति स्थायी चुंबक ड्राइव सिस्टम इष्टतम डिज़ाइन को अपनाता है: मोटर की उच्च दक्षता 93-97% तक होती है, और 0.99 तक उच्च शक्ति कारक होता है, जो सिस्टम में सक्रिय शक्ति के अनुपात को बढ़ाता है। .साथ ही, पूरे उपकरण की ट्रांसमिशन दक्षता हाई-स्पीड मोटर + गियरबॉक्स की तुलना में अधिक है क्योंकि गियरबॉक्स ट्रांसमिशन की आवश्यकता नहीं है।

उदाहरण के लिए, शुरू करने, चलने से लेकर रुकने तक पूरी चलने की प्रक्रिया में मोटर की औसत लोड दर लगभग 40% है, जबकि अधिकतम लोड दर 60% से कम है।चूंकि एसिंक्रोनस मोटर की दक्षता और शक्ति कारक लोड दर से निकटता से संबंधित है, जब लोड दर 50% से कम होती है, तो दक्षता और शक्ति कारक तेजी से गिर जाते हैं।स्थायी चुंबक मोटर्स की दक्षता और शक्ति कारक लोड दर से कम प्रभावित होते हैं, और अभी भी 20% ~ 120% की लोड दर के भीतर अत्यधिक उच्च दक्षता और शक्ति कारक रख सकते हैं।

चूंकि पारंपरिक एसिंक्रोनस मोटर स्टार्टिंग टॉर्क, मल्टीपल और अधिकतम टॉर्क मल्टीपल सीमित हैं, भारी लोड स्टार्ट की आवश्यकताओं को पूरा करने के लिए, एक बड़ी क्षमता वाली एसिंक्रोनस मोटर को चुनने की आवश्यकता होती है, आमतौर पर, एक या दो ग्रेड के पावर एम्प्लीफिकेशन की आवश्यकता होती है।सामान्य ऑपरेशन स्थिति के दौरान, मोटर अपेक्षाकृत कम दक्षता और पावर फैक्टर के साथ हल्के लोड ऑपरेशन में होती है।

स्थायी चुंबक तुल्यकालिक मोटर को अतिरिक्त उत्तेजना धारा की आवश्यकता नहीं होती है क्योंकि रोटर चुंबकीय क्षेत्र हर समय मौजूद रहता है।शुरुआती टॉर्क रेटेड टॉर्क के दोगुने से भी अधिक हो सकता है, जो भारी लोड स्टार्टिंग की लोड आवश्यकताओं को पूरा कर सकता है।स्थायी चुंबक मोटर्स की दक्षता और शक्ति कारक लोड से कम प्रभावित होते हैं और लोड दर के 20% ~ 120% के भीतर अत्यधिक उच्च दक्षता और शक्ति कारक रख सकते हैं।
