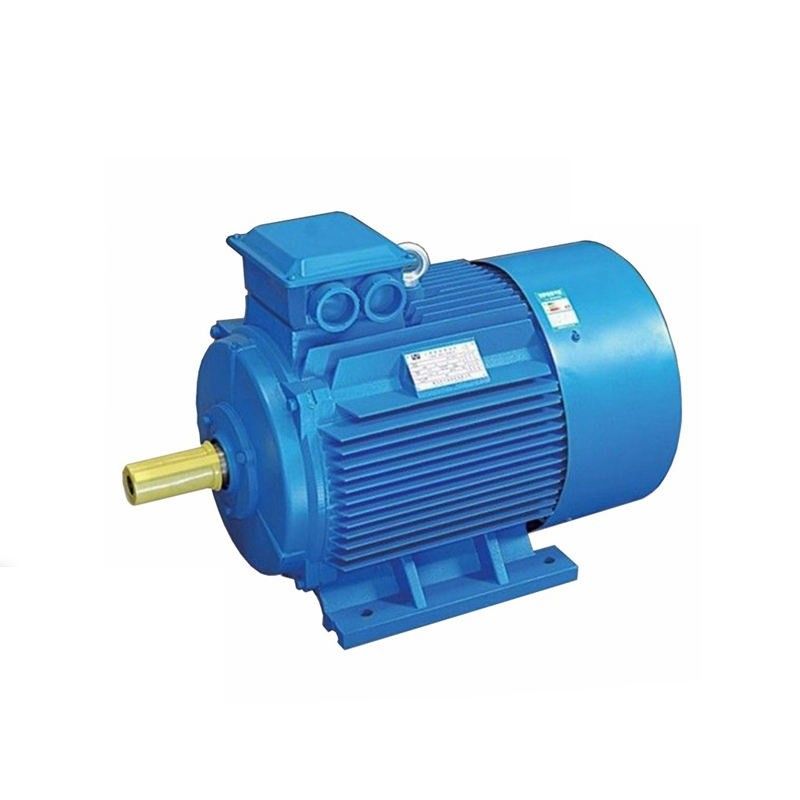

IE5 50hz डायरेक्ट ड्राइव स्थायी चुंबक मोटर रेडियल फ्लक्स PMSM मोटर

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स के विकास की प्रवृत्ति

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स उच्च शक्ति (उच्च गति, उच्च टोक़), उच्च कार्यक्षमता और लघुकरण की ओर विकसित हो रही हैं, और लगातार नई मोटर किस्मों और अनुप्रयोग क्षेत्रों का विस्तार कर रही हैं, और आवेदन की संभावनाएं बहुत आशावादी हैं।जरूरतों को पूरा करने के लिए, दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की डिजाइन और निर्माण प्रक्रिया को अभी भी निरंतर नवाचार करने की आवश्यकता है, विद्युत चुम्बकीय संरचना अधिक जटिल होगी, गणना संरचना अधिक सटीक होगी, और निर्माण प्रक्रिया अधिक उन्नत होगी और लागू।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक होते जा रहे हैं।मुख्य आवेदन क्षेत्र इस प्रकार हैं:

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की उच्च दक्षता और ऊर्जा की बचत पर ध्यान दें।मुख्य अनुप्रयोग वस्तुएँ बड़े बिजली उपभोक्ता हैं, जैसे कपड़ा और रासायनिक फाइबर उद्योगों के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, तेल क्षेत्रों और कोयला खदानों में उपयोग किए जाने वाले विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, और दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक विभिन्न पंपों और प्रशंसकों को चलाने के लिए मोटर्स।

सेंसर रहित नियंत्रण
पीएमएस मोटर के कुशलतापूर्वक नियंत्रण के लिए रोटर स्थिति की जानकारी की आवश्यकता होती है, लेकिन शाफ्ट पर रोटर स्थिति सेंसर कुछ अनुप्रयोगों में समग्र प्रणाली की मजबूती और विश्वसनीयता को कम करता है।इसलिए, उद्देश्य इस यांत्रिक सेंसर का उपयोग सीधे स्थिति को मापने के लिए नहीं करना है, बल्कि रोटर की स्थिति का अनुमान लगाने के लिए कुछ अप्रत्यक्ष तकनीकों को नियोजित करना है।ये आकलन तकनीकें स्थिति या मोटर के प्रकार का अनुमान लगाने के दृष्टिकोण में बहुत भिन्न होती हैं, जिस पर उन्हें लागू किया जा सकता है।कम गति पर, उच्च-आवृत्ति इंजेक्शन या ओपन-लूप स्टार्ट-अप (बहुत कुशल नहीं) जैसी विशेष तकनीकों की आवश्यकता मोटर को गति से घुमाने के लिए होती है जहां बीईएमएफ पर्यवेक्षक के लिए बीईएमएफ पर्याप्त रूप से उच्च है।आमतौर पर, सेंसर रहित मोड में उचित संचालन के लिए आधार गति का 5 प्रतिशत पर्याप्त होता है।

मध्यम/उच्च गति पर, डी/क्यू संदर्भ फ्रेम में बीईएमएफ पर्यवेक्षक का उपयोग किया जाता है।चरण वर्तमान और डीसी बस वोल्टेज के नमूने की उचित संख्या प्राप्त करने के लिए PWM आवृत्ति और नियंत्रण पाश पर्याप्त रूप से उच्च होना चाहिए।

पीएम मोटरों का फ्लक्स कमजोर/तीव्र होना

मशीन बेस स्पीड से परे ऑपरेशन के लिए PWM इन्वर्टर को अपने DC लिंक वोल्टेज द्वारा सीमित आउटपुट क्षमता से अधिक आउटपुट वोल्टेज प्रदान करने की आवश्यकता होती है।आधार गति सीमा को दूर करने के लिए, एक क्षेत्र-कमजोर एल्गोरिथम लागू किया जा सकता है।एक नकारात्मक डी-अक्ष आवश्यक धारा गति सीमा को बढ़ाएगी, लेकिन स्टेटर वर्तमान सीमा के कारण लागू टॉर्क कम हो जाता है।मशीन में डी-एक्सिस करंट में हेरफेर करने से रोटर क्षेत्र को कमजोर करने का वांछित प्रभाव पड़ता है, जो बीईएमएफ वोल्टेज को कम करता है, डीसी लिंक वोल्टेज द्वारा दी गई समान वोल्टेज सीमा के साथ उच्च स्टेटर करंट को मोटर में प्रवाहित करने की अनुमति देता है।

कौन से अनुप्रयोग PMSM मोटर्स का उपयोग करते हैं?

स्थायी चुंबक तुल्यकालिक मोटर्स में सरल संरचना, छोटे आकार, उच्च दक्षता और उच्च शक्ति कारक के फायदे हैं।यह व्यापक रूप से धातुकर्म उद्योग (लोहा बनाने के संयंत्र और सिंटरिंग प्लांट, आदि), सिरेमिक उद्योग (बॉल मिल), रबर उद्योग (आंतरिक मिक्सर), पेट्रोलियम उद्योग (पंपिंग इकाई), कपड़ा उद्योग (डबल ट्विस्ट मशीन, कताई फ्रेम) में व्यापक रूप से उपयोग किया गया है। ) और मध्यम और निम्न वोल्टेज मोटर में अन्य उद्योग।
‍

आपको एसपीएम के बजाय आईपीएम मोटर क्यों चुननी चाहिए?

1. चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का उपयोग करके उच्च टोक़ प्राप्त किया जाता है।

2. IPM मोटर्स पारंपरिक इलेक्ट्रिक मोटर्स की तुलना में 30% कम बिजली की खपत करती हैं।

3. यांत्रिक सुरक्षा में सुधार हुआ है, क्योंकि एसपीएम के विपरीत, केन्द्रापसारक बल के कारण चुंबक अलग नहीं होगा।

4. यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके हाई-स्पीड मोटर रोटेशन का जवाब दे सकता है।

मोटर की दक्षता में सुधार कैसे करें?

मोटर की दक्षता में सुधार करने के लिए सार मोटर के नुकसान को कम करना है।मोटर के नुकसान को यांत्रिक हानि और विद्युत चुम्बकीय हानि में विभाजित किया गया है।उदाहरण के लिए, एक एसी अतुल्यकालिक मोटर के लिए, करंट स्टेटर और रोटर वाइंडिंग से होकर गुजरता है, जो तांबे के नुकसान और कंडक्टर के नुकसान का उत्पादन करेगा, जबकि चुंबकीय क्षेत्र लोहे में है।यह भंवर धाराओं को हिस्टैरिसीस हानि के बारे में लाएगा, वायु चुंबकीय क्षेत्र के उच्च हार्मोनिक्स भार पर आवारा नुकसान उत्पन्न करेगा, और बीयरिंगों और प्रशंसकों के रोटेशन के दौरान पहनने के नुकसान होंगे।

रोटर के नुकसान को कम करने के लिए, आप रोटर वाइंडिंग के प्रतिरोध को कम कर सकते हैं, कम प्रतिरोधकता वाले अपेक्षाकृत मोटे तार का उपयोग कर सकते हैं, या रोटर स्लॉट के क्रॉस-सेक्शनल क्षेत्र को बढ़ा सकते हैं।बेशक, सामग्री बहुत महत्वपूर्ण है।कॉपर रोटरों के सशर्त उत्पादन से नुकसान में लगभग 15% की कमी आएगी।वर्तमान अतुल्यकालिक मोटर्स मूल रूप से एल्यूमीनियम रोटार हैं, इसलिए दक्षता इतनी अधिक नहीं है।

इसी तरह, स्टेटर पर कॉपर लॉस होता है, जो स्टेटर के स्लॉट फेस को बढ़ा सकता है, स्टेटर स्लॉट के पूर्ण स्लॉट अनुपात को बढ़ा सकता है और स्टेटर वाइंडिंग की अंतिम लंबाई को छोटा कर सकता है।यदि स्टेटर वाइंडिंग को बदलने के लिए एक स्थायी चुंबक का उपयोग किया जाता है, तो करंट पास करने की कोई आवश्यकता नहीं है।बेशक, दक्षता में स्पष्ट रूप से सुधार किया जा सकता है, जो मौलिक कारण है कि सिंक्रोनस मोटर एसिंक्रोनस मोटर की तुलना में अधिक कुशल है।

मोटर के लोहे के नुकसान के लिए, हिस्टैरिसीस के नुकसान को कम करने के लिए उच्च-गुणवत्ता वाली सिलिकॉन स्टील शीट का उपयोग किया जा सकता है या लोहे की कोर की लंबाई को बढ़ाया जा सकता है, जो चुंबकीय प्रवाह घनत्व को कम कर सकता है, और इन्सुलेट कोटिंग भी बढ़ा सकता है। .इसके अलावा, गर्मी उपचार प्रक्रिया भी महत्वपूर्ण है।

मोटर का वेंटिलेशन प्रदर्शन अधिक महत्वपूर्ण है।जब तापमान अधिक होगा तो नुकसान निश्चित रूप से बड़ा होगा।घर्षण हानि को कम करने के लिए संबंधित शीतलन संरचना या अतिरिक्त शीतलन विधि का उपयोग किया जा सकता है।

हाई-ऑर्डर हार्मोनिक्स वाइंडिंग और आयरन कोर में आवारा नुकसान पैदा करेगा, जो स्टेटर वाइंडिंग में सुधार कर सकता है और हाई-ऑर्डर हार्मोनिक्स की पीढ़ी को कम कर सकता है।रोटर स्लॉट की सतह पर इन्सुलेशन उपचार भी किया जा सकता है, और चुंबकीय स्लॉट प्रभाव को कम करने के लिए चुंबकीय स्लॉट मिट्टी का उपयोग किया जा सकता है।
