उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE,UL
मॉडल संख्या: पीएमएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 500-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |
पीएमएम स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
बिजली रेंज: |
5.5-3000 किलोवाट |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
रंग: |
नीला, ग्रे, आदि। |
प्रकार: |
आईपीएमएसएम |
आवास: |
कच्चा लोहा |
आवृत्ति: |
50 हर्ट्ज |
नाम: |
पीएमएम स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
बिजली रेंज: |
5.5-3000 किलोवाट |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
रंग: |
नीला, ग्रे, आदि। |
प्रकार: |
आईपीएमएसएम |
आवास: |
कच्चा लोहा |
आवृत्ति: |
50 हर्ट्ज |

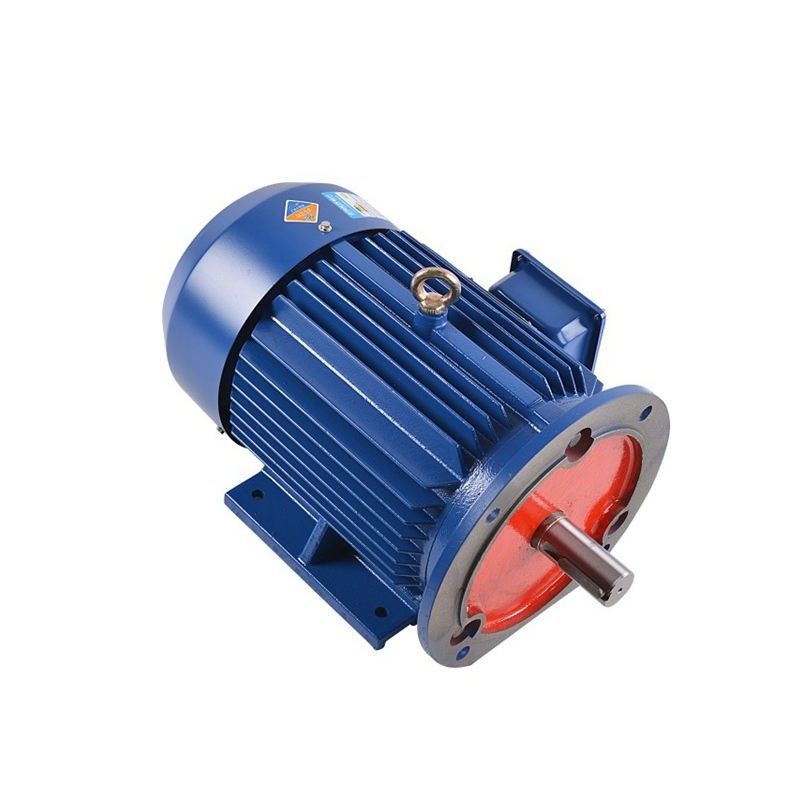

ऊर्जा कुशल रेडियल फ्लक्स डायरेक्ट ड्राइव पीएमएम स्थायी चुंबक मोटर
स्थायी चुंबक मोटर्स और फायदों की संक्षिप्त व्याख्या
स्थायी चुंबक मोटर्स विद्युत मशीनें हैं जो उनके संचालन के लिए आवश्यक चुंबकीय क्षेत्र उत्पन्न करने के लिए विद्युत चुम्बकों के बजाय स्थायी चुम्बकों का उपयोग करती हैं।इलेक्ट्रोमैग्नेट्स का उपयोग करने वाले पारंपरिक मोटर्स पर इन मोटर्स के कई फायदे हैं:
1. उच्च दक्षता: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में उच्च दक्षता होती है क्योंकि रोटर वाइंडिंग्स में करंट की अनुपस्थिति के कारण उनका नुकसान कम होता है।
2. बेहतर शक्ति घनत्व: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में उच्च शक्ति घनत्व होता है क्योंकि वे कम मात्रा में सामग्री के साथ एक मजबूत चुंबकीय क्षेत्र उत्पन्न कर सकते हैं।
3. छोटा आकार और वजन: उनके उच्च शक्ति घनत्व के कारण, स्थायी चुंबक मोटर्स को पारंपरिक मोटर्स की तुलना में छोटा और हल्का बनाया जा सकता है, जिससे वे उन अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां स्थान और वजन एक चिंता का विषय है।
4. कम रखरखाव: स्थायी चुंबक मोटर्स में पारंपरिक मोटर्स की तुलना में कम चलने वाले हिस्से होते हैं, जिसका अर्थ है कि उन्हें कम रखरखाव की आवश्यकता होती है और उनका जीवनकाल लंबा होता है।
5. बेहतर नियंत्रण: स्थायी चुंबक मोटर्स का बेहतर नियंत्रण होता है क्योंकि वे लोड और गति में बदलाव के लिए तेजी से प्रतिक्रिया कर सकते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त हो जाते हैं जिन्हें सटीक नियंत्रण की आवश्यकता होती है।
स्थायी चुंबक तुल्यकालिक मोटर का कार्य करना
स्थायी चुंबक तुल्यकालिक मोटर कार्य सिद्धांत तुल्यकालिक मोटर के समान है।यह घूर्णन चुंबकीय क्षेत्र पर निर्भर करता है जो समकालिक गति से इलेक्ट्रोमोटिव बल उत्पन्न करता है।जब स्टेटर वाइंडिंग को 3-फेज आपूर्ति देकर सक्रिय किया जाता है, तो हवा के अंतराल के बीच एक घूर्णन चुंबकीय क्षेत्र बनाया जाता है।
यह टॉर्क पैदा करता है जब रोटर फील्ड पोल रोटेटिंग मैग्नेटिक फील्ड को सिंक्रोनस स्पीड पर पकड़ते हैं और रोटर लगातार घूमता है।चूंकि ये मोटर स्व-शुरू करने वाली मोटर नहीं हैं, इसलिए एक चर आवृत्ति बिजली की आपूर्ति प्रदान करना आवश्यक है।
स्थायी चुंबक मोटर के तकनीकी लाभों के सिद्धांत का विश्लेषण
एक स्थायी चुंबक तुल्यकालिक मोटर का सिद्धांत इस प्रकार है: मोटर के स्टेटर वाइंडिंग में तीन-चरण करंट में, पास-इन करंट के बाद, यह मोटर के स्टेटर वाइंडिंग के लिए एक घूर्णन चुंबकीय क्षेत्र बनाएगा।चूंकि रोटर स्थायी चुंबक के साथ स्थापित होता है, स्थायी चुंबक का चुंबकीय ध्रुव तय होता है, उसी चरण के चुंबकीय ध्रुवों के सिद्धांत के अनुसार विभिन्न प्रतिकर्षण को आकर्षित करता है, स्टेटर में उत्पन्न घूर्णन चुंबकीय क्षेत्र रोटर को घुमाने के लिए ड्राइव करेगा, रोटेशन रोटर की गति स्टेटर में उत्पन्न घूर्णन ध्रुव की गति के बराबर होती है।
बैक-ईएमएफ तरंग:
बैक इलेक्ट्रोमोटिव बल के लिए बैक ईएमएफ छोटा है, लेकिन इसे काउंटर-इलेक्ट्रोमोटिव बल के रूप में भी जाना जाता है।बैक इलेक्ट्रोमोटिव बल वह वोल्टेज है जो इलेक्ट्रिक मोटर्स में तब होता है जब स्टेटर वाइंडिंग्स और रोटर के चुंबकीय क्षेत्र के बीच एक सापेक्ष गति होती है।रोटर के ज्यामितीय गुण बैक-ईएमएफ तरंग के आकार को निर्धारित करेंगे।ये तरंगें साइनसॉइडल, ट्रेपेज़ॉइडल, त्रिकोणीय या बीच में कुछ हो सकती हैं।
इंडक्शन और पीएम दोनों मशीनें बैक-ईएमएफ वेवफॉर्म उत्पन्न करती हैं।एक इंडक्शन मशीन में, बैक-ईएमएफ तरंग का क्षय हो जाएगा क्योंकि स्टेटर फील्ड की कमी के कारण अवशिष्ट रोटर क्षेत्र धीरे-धीरे क्षय हो जाता है।हालाँकि, पीएम मशीन के साथ, रोटर अपना चुंबकीय क्षेत्र उत्पन्न करता है।इसलिए, रोटर गति में होने पर स्टेटर वाइंडिंग में वोल्टेज को प्रेरित किया जा सकता है।बैक-ईएमएफ वोल्टेज गति के साथ रैखिक रूप से बढ़ेगा और अधिकतम ऑपरेटिंग गति निर्धारित करने में एक महत्वपूर्ण कारक है।
स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल है:
स्थायी चुंबक तुल्यकालिक मोटर्स को सबसे अच्छा ओपन-लूप स्टेपलेस स्पीड कंट्रोल सिस्टम बनाने के लिए फ्रीक्वेंसी कन्वर्टर्स के साथ जोड़ा जा सकता है, जिसका पेट्रोकेमिकल, केमिकल फाइबर, टेक्सटाइल, मशीनरी, इलेक्ट्रॉनिक्स, ग्लास, रबर, पैकेजिंग में स्पीड कंट्रोल ट्रांसमिशन उपकरण के लिए व्यापक रूप से उपयोग किया जाता है। छपाई, कागज बनाना, छपाई और रंगाई, धातु विज्ञान और अन्य उद्योग।
एक पीएम मोटर को दो मुख्य श्रेणियों में विभाजित किया जा सकता है: सतह स्थायी चुंबक मोटर्स (एसपीएम) और आंतरिक स्थायी चुंबक मोटर्स (आईपीएम)।किसी भी मोटर डिज़ाइन प्रकार में रोटर बार नहीं होते हैं।दोनों प्रकार रोटर के अंदर या उसके अंदर स्थायी चुम्बकों द्वारा चुंबकीय प्रवाह उत्पन्न करते हैं।
एसपीएम मोटर्स में रोटर सतह के बाहरी हिस्से में चुंबक लगे होते हैं।इस यांत्रिक माउंटिंग के कारण, उनकी यांत्रिक शक्ति आईपीएम मोटर्स की तुलना में कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती है।इसके अलावा, ये मोटर्स बहुत सीमित चुंबकीय सामर्थ्य (Ld ≈ Lq) प्रदर्शित करते हैं।
रोटर टर्मिनलों पर मापे गए अधिष्ठापन मान रोटर की स्थिति की परवाह किए बिना संगत होते हैं।निकट एकता सामर्थ्य अनुपात के कारण, एसपीएम मोटर डिजाइन टोक़ उत्पन्न करने के लिए चुंबकीय टोक़ घटक पर पूरी तरह से नहीं तो महत्वपूर्ण रूप से निर्भर करते हैं।
IPM मोटर्स में रोटर में ही एक स्थायी चुंबक लगा होता है।अपने एसपीएम समकक्षों के विपरीत, स्थायी चुम्बकों का स्थान आईपीएम मोटरों को यांत्रिक रूप से बहुत मजबूत बनाता है, और बहुत तेज गति से संचालन के लिए उपयुक्त होता है।इन मोटरों को उनके अपेक्षाकृत उच्च चुंबकीय सामर्थ्य अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।उनके चुंबकीय सामर्थ्य के कारण, एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा दोनों टोक़ घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है।
लाभ
छोटा और हल्का
विशेष इलेक्ट्रोमैग्नेटिक और स्ट्रक्चरल डिज़ाइन में, वॉल्यूम-टू-वेट अनुपात 20% कम हो जाता है, पूरी मशीन की लंबाई 10% कम हो जाती है, और स्टेटर स्लॉट की पूरी दर 90% तक बढ़ जाती है।
अत्यधिक एकीकृत
मोटर और इन्वर्टर अत्यधिक एकीकृत होते हैं, मोटर और इन्वर्टर के बीच बाहरी सर्किट कनेक्शन से बचते हैं, और सिस्टम उत्पादों की विश्वसनीयता में सुधार करते हैं।
कुशल ऊर्जा
उच्च-प्रदर्शन दुर्लभ-पृथ्वी स्थायी चुंबक सामग्री, विशेष स्टेटर स्लॉट और रोटर संरचना इस मोटर को IE4 मानक तक कुशल बनाती है।
रीति - रिवाज़ परिकल्पना
अनुकूलित डिजाइन और निर्माण, विशेष मशीनों के लिए समर्पित, अनावश्यक कार्यों और डिजाइन मार्जिन को कम करते हैं और लागत को कम करते हैं।
कम कंपन और शोर
मोटर सीधे संचालित होती है, उपकरण का शोर और कंपन छोटा होता है, और निर्माण कार्य के वातावरण पर प्रभाव कम होता है।
रखरखाव मुक्त
कोई हाई-स्पीड गियर पार्ट्स नहीं, नियमित रूप से गियर स्नेहक बदलने की आवश्यकता नहीं है, और सही मायने में रखरखाव-मुक्त उपकरण।
सेल्फ-सेंसिंग बनाम क्लोज्ड-लूप ऑपरेशन
ड्राइव तकनीक में हालिया प्रगति मानक एसी ड्राइव को "स्वयं पता लगाने" और मोटर चुंबक स्थिति को ट्रैक करने की अनुमति देती है।एक बंद-लूप सिस्टम आमतौर पर प्रदर्शन को अनुकूलित करने के लिए जेड-पल्स चैनल का उपयोग करता है।कुछ रूटीन के माध्यम से, ड्राइव ए/बी चैनलों को ट्रैक करके और जेड-चैनल के साथ त्रुटियों को ठीक करके मोटर चुंबक की सटीक स्थिति को जानता है।चुंबक की सटीक स्थिति जानने से इष्टतम टोक़ उत्पादन की अनुमति मिलती है जिसके परिणामस्वरूप इष्टतम दक्षता होती है।
पीएम मोटरों का फ्लक्स कमजोर/तीव्र होना
एक स्थायी चुंबक मोटर में फ्लक्स चुंबक द्वारा उत्पन्न होता है।प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।प्रवाह क्षेत्र को बढ़ाने या तेज करने से मोटर को अस्थायी रूप से टोक़ उत्पादन में वृद्धि करने की अनुमति मिल जाएगी।प्रवाह क्षेत्र का विरोध मोटर के मौजूदा चुंबक क्षेत्र को नकार देगा।कम चुंबक क्षेत्र टोक़ उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज उच्च आउटपुट गति पर संचालित करने के लिए मोटर को पुश करने के लिए वोल्टेज को मुक्त करता है।दोनों प्रकार के ऑपरेशन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है।मोटर नियंत्रक द्वारा प्रदान की गई डी-अक्ष में मोटर प्रवाह की दिशा वांछित प्रभाव निर्धारित करती है।
कौन से अनुप्रयोग PMSM मोटर्स का उपयोग करते हैं?
स्थायी चुंबक तुल्यकालिक मोटर्स में सरल संरचना, छोटे आकार, उच्च दक्षता और उच्च शक्ति कारक के फायदे हैं।यह व्यापक रूप से धातुकर्म उद्योग (लोहा बनाने के संयंत्र और सिंटरिंग प्लांट, आदि), सिरेमिक उद्योग (बॉल मिल), रबर उद्योग (आंतरिक मिक्सर), पेट्रोलियम उद्योग (पंपिंग इकाई), कपड़ा उद्योग (डबल ट्विस्ट मशीन, कताई फ्रेम) में व्यापक रूप से उपयोग किया गया है। ) और मध्यम और निम्न वोल्टेज मोटर में अन्य उद्योग।
आपको एसपीएम के बजाय आईपीएम मोटर क्यों चुननी चाहिए?
1. चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का उपयोग करके उच्च टोक़ प्राप्त किया जाता है।
2. IPM मोटर्स पारंपरिक इलेक्ट्रिक मोटर्स की तुलना में 30% कम बिजली की खपत करती हैं।
3. यांत्रिक सुरक्षा में सुधार हुआ है, क्योंकि एसपीएम के विपरीत, केन्द्रापसारक बल के कारण चुंबक अलग नहीं होगा।
4. यह वेक्टर नियंत्रण का उपयोग करके दो प्रकार के टॉर्क को नियंत्रित करके हाई-स्पीड मोटर रोटेशन का जवाब दे सकता है।
