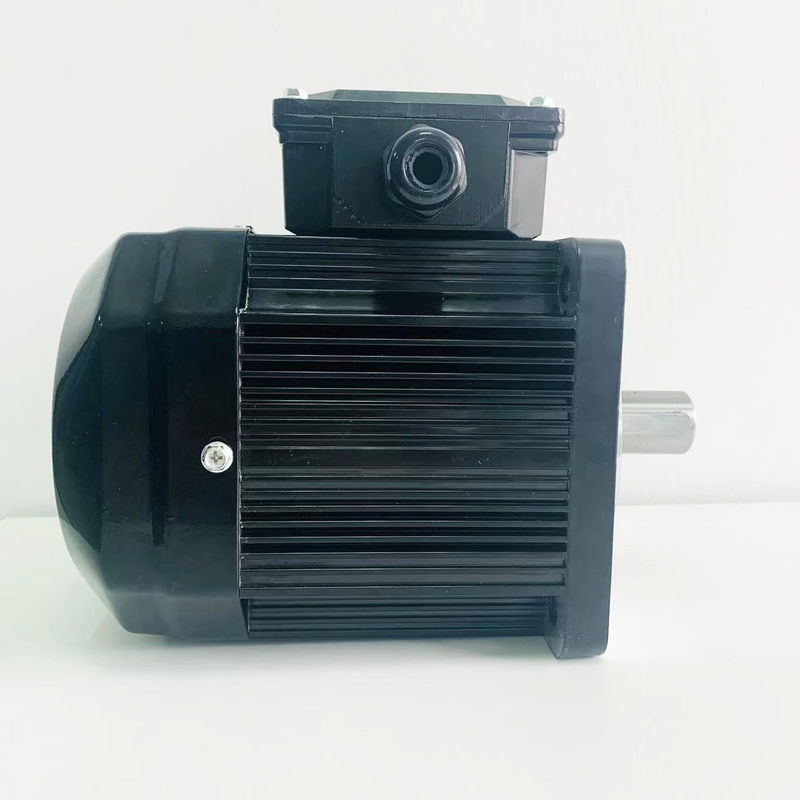

गियर बॉक्स के बिना 380v 4 पोल स्थायी चुंबक तुल्यकालिक मोटर

एक स्थायी चुंबक तुल्यकालिक मोटर को शुरू करने के कई तरीके हैं, जिनमें डायरेक्ट स्टार्ट, सेल्फ-कपलिंग डीकंप्रेसन स्टार्ट, वाई-Δ डीकंप्रेसन स्टार्ट, सॉफ्ट स्टार्ट, इन्वर्टर स्टार्ट आदि शामिल हैं। तो उनके बीच क्या अंतर है?

1. जब ग्रिड क्षमता और भार पूर्ण वोल्टेज प्रत्यक्ष प्रारंभ की अनुमति देते हैं, तो पूर्ण वोल्टेज प्रत्यक्ष प्रारंभ पर विचार किया जा सकता है।फायदे सुविधाजनक संचालन और नियंत्रण, सरल रखरखाव और उच्च अर्थव्यवस्था हैं।यह मुख्य रूप से छोटी बिजली की मोटरों को शुरू करने के लिए उपयोग किया जाता है।

2. ऑटोमैटिक ट्रांसमिशन दबाव को कम करने के लिए ऑटोमैटिक ट्रांसमिशन के मल्टी-टच का उपयोग करना शुरू कर देता है, जो न केवल विभिन्न भारों की जरूरतों को पूरा कर सकता है, बल्कि स्टार्टिंग टॉर्क भी बड़ा होगा।यह एक विसंपीड़न प्रारंभ विधि है और इसका उपयोग अक्सर उच्च क्षमता वाली मोटरों को प्रारंभ करने के लिए किया जाता है।

3. Y-Δ सामान्य रूप से चलने लगता है।गिलहरी पिंजरे अतुल्यकालिक मोटर घाव है और डेल्टा स्टेटर से जुड़ा है।यदि स्टेटर शुरू करते समय एक तारे में घाव हो जाता है, और फिर शुरू होने के बाद डेल्टा से जुड़ा होता है, तो शुरुआती धारा को कम किया जा सकता है और पावर ग्रिड पर प्रभाव को कम किया जा सकता है।इस स्टार्ट-अप मोड को स्टार-डेल्टा डिकंप्रेशन स्टार्ट, या स्टार-डेल्टा स्टार्ट (वाई-डेल्टा स्टार्ट) के रूप में जाना जाता है।यह नो-लोड या लाइट-लोड शुरू करने के लिए उपयुक्त है।किसी भी अन्य डिकंप्रेशन स्टार्टर की तुलना में, इसकी संरचना सबसे सरल है और यह कम खर्चीला भी है।इसके अलावा, स्टार-डेल्टा स्टार्टिंग मोड का एक और फायदा है, यानी लोड कम होने पर स्थायी चुंबक सिंक्रोनस मोटर को स्टार-कनेक्टेड मोड में संचालित किया जा सकता है।इस समय, रेटेड टॉर्क और लोड का मिलान किया जा सकता है, जिससे मोटर की दक्षता में सुधार होता है और बिजली की खपत में बचत होती है।

4. सॉफ्ट स्टार्टर मोटर के वोल्टेज रेगुलेशन स्टार्ट का एहसास करने के लिए सिलिकॉन नियंत्रित रेक्टिफायर के फेज-शिफ्ट वोल्टेज रेगुलेशन सिद्धांत को अपनाता है।यह मुख्य रूप से स्थायी चुंबक तुल्यकालिक मोटर के नियंत्रण को शुरू करने के लिए उपयोग किया जाता है, जिसमें अच्छा प्रारंभिक प्रभाव और उच्च लागत होती है।

5. फ्रीक्वेंसी कन्वर्टर एक मोटर कंट्रोल डिवाइस है जिसमें उच्चतम तकनीकी सामग्री, सबसे पूर्ण नियंत्रण कार्य और आधुनिक मोटर नियंत्रण के क्षेत्र में सबसे अच्छा नियंत्रण प्रभाव है।यह पावर ग्रिड की आवृत्ति को बदलकर स्थायी चुंबक तुल्यकालिक मोटर की गति और टोक़ को समायोजित करता है, और यह मुख्य रूप से उन क्षेत्रों में उपयोग किया जाता है जिन्हें गति विनियमन और उच्च गति नियंत्रण के लिए उच्च आवश्यकताओं की आवश्यकता होती है।

डिकंप्रेशन स्टार्ट, एक सामान्य स्टार-डेल्टा स्टार्ट, नुकसान यह है कि स्टार्टिंग टॉर्क छोटा है, केवल नो-लोड या लाइट-लोड स्टार्ट के लिए उपयुक्त है।फायदा यह है कि यह सस्ता है।सॉफ्ट स्टार्ट, आप स्टार्टिंग टाइम और स्टार्टिंग इक्विपमेंट का शुरुआती टॉर्क सेट कर सकते हैं, सॉफ्ट स्टार्ट और सॉफ्ट स्टॉप का एहसास कर सकते हैं और शुरुआती करंट को सीमित कर सकते हैं, कीमत मध्यम है।आवृत्ति रूपांतरण प्रारंभ, निर्धारित समय के अनुसार सुचारू रूप से प्रारंभ करें और उपकरण को सेट आवृत्ति पर चलने दें, कीमत अधिक है।

स्थायी चुंबक मोटर्स की विशेषताएं और फायदे

उत्तेजना के स्रोत से मोटर को दो श्रेणियों में विभाजित किया जा सकता है: स्थायी चुंबक मोटर और विद्युत उत्तेजना मोटर।एक स्थायी चुंबक मोटर एक विद्युत मोटर है जो स्थायी चुंबक से उत्तेजना चुंबकीय क्षेत्र उत्पन्न करती है।उद्योग और नागरिक उपयोग में सबसे व्यापक रूप से उपयोग किए जाने वाले तीन-चरण अतुल्यकालिक मोटर्स, जैसे कि Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, Series YB2 Series, आदि सभी विद्युत उत्तेजना मोटर्स से संबंधित हैं।ENNENG Motor उत्पाद अल्ट्रा-कुशल स्थायी चुंबक तुल्यकालिक मोटर्स हैं।

पारंपरिक विद्युत उत्तेजना मोटर्स की तुलना में, स्थायी चुंबक मोटर्स, विशेष रूप से दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स, में सरल संरचना, विश्वसनीय संचालन, छोटे आकार, हल्के, छोटे नुकसान और उच्च दक्षता, और लचीले और विविध आकार और मोटर के आकार के फायदे हैं।आवेदन अत्यंत विस्तृत है, जिसमें एयरोस्पेस, राष्ट्रीय रक्षा, औद्योगिक और कृषि उत्पादन और दैनिक जीवन के लगभग सभी क्षेत्रों को शामिल किया गया है।

स्थायी चुंबक तुल्यकालिक मोटर में निम्नलिखित विशेषताएं हैं:

• सामान्य अतुल्यकालिक मोटर्स की तुलना में रेटेड दक्षता 2% से 5% अधिक है;
• भार बढ़ने के साथ दक्षता तेजी से बढ़ती है।जब भार 25% से 120% की सीमा में बदलता है, तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता वाली ऑपरेटिंग रेंज साधारण अतुल्यकालिक मोटर्स की तुलना में बहुत अधिक है।लाइट-लोड, वेरिएबल-लोड और फुल-लोड सभी में महत्वपूर्ण ऊर्जा-बचत प्रभाव होते हैं;
• पावर कारक 0.95 और उससे अधिक तक, कोई प्रतिक्रियाशील मुआवजे की आवश्यकता नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है।अतुल्यकालिक मोटर्स की तुलना में, रनिंग करंट 10% से अधिक कम हो जाता है।ऑपरेटिंग करंट और सिस्टम लॉस में कमी के कारण लगभग 1% ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।
• कम तापमान वृद्धि, उच्च शक्ति घनत्व: तीन-चरण अतुल्यकालिक मोटर तापमान वृद्धि की तुलना में 20K कम, डिजाइन तापमान वृद्धि समान है और इसे अधिक प्रभावी सामग्री की बचत करते हुए एक छोटी मात्रा में बनाया जा सकता है;
• उच्च प्रारंभिक टोक़ और उच्च अधिभार क्षमता: आवश्यकताओं के अनुसार, इसे उच्च प्रारंभिक टोक़ (3-5 बार) और उच्च अधिभार क्षमता के साथ डिजाइन किया जा सकता है;
• चर आवृत्ति गति नियंत्रण प्रणाली का उपयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और अतुल्यकालिक मोटर्स से बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले अतुल्यकालिक मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• बिजली कारक में वृद्धि के कारण, बिजली आपूर्ति प्रणाली ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जो ट्रांसफार्मर की बिजली आपूर्ति क्षमता में सुधार करती है, और सिस्टम केबल (नई परियोजना) की लागत को भी बहुत कम कर सकती है;
• जब नई परियोजना का निर्माण किया जाता है, तो सभी ड्राइव सिस्टम स्थायी चुंबक तुल्यकालिक मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से अतुल्यकालिक मोटर्स के उपयोग के समान होता है, और परियोजना के चालू होने के बाद परियोजना ऊर्जा-बचत लाभ प्राप्त करना जारी रख सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न-वोल्टेज (380/660/1140V) उच्च दक्षता वाली अतुल्यकालिक मोटरों का प्रतिस्थापन, सिस्टम 5% से 30% ऊर्जा बचाता है, और उच्च-वोल्टेज (6kV/10kV) उच्च दक्षता वाली अतुल्यकालिक मोटरें , सिस्टम 2% से 10% बचाता है।
