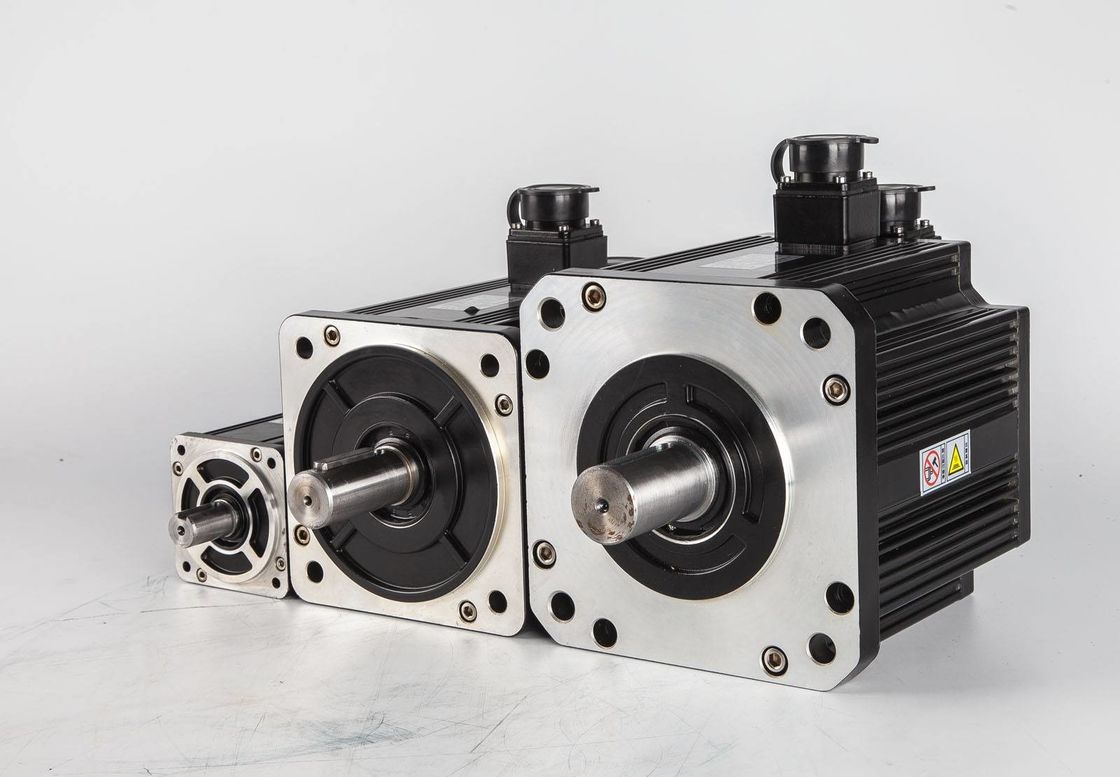

अनुकूलित उच्च शक्ति कम गति स्थायी चुंबक सिंक्रोनस मोटर

एक स्थायी चुंबक सिंक्रोनस मोटर को शुरू करने के कई तरीके हैं, जिनमें प्रत्यक्ष प्रारंभ, स्व-कुप्लिंग डीकोम्प्रेशन प्रारंभ, वाई-Δ डीकोम्प्रेशन प्रारंभ, सॉफ्ट प्रारंभ, इन्वर्टर प्रारंभ आदि शामिल हैं।तो उनमें क्या अंतर है?

1जब ग्रिड क्षमता और भार पूर्ण वोल्टेज प्रत्यक्ष प्रारंभ की अनुमति देते हैं, तो पूर्ण वोल्टेज प्रत्यक्ष प्रारंभ पर विचार किया जा सकता है। फायदे सुविधाजनक संचालन और नियंत्रण, सरल रखरखाव,और उच्च अर्थव्यवस्थाइसका उपयोग मुख्यतः छोटी शक्ति वाली मोटरों को चालू करने के लिए किया जाता है।

2स्वचालित ट्रांसमिशन दबाव को कम करने के लिए स्वचालित ट्रांसमिशन के मल्टी-टच का उपयोग करके शुरू होता है,जो न केवल विभिन्न भारों की जरूरतों को पूरा कर सकते हैं, लेकिन यह भी प्रारंभिक टॉर्क बड़ा हो जाएगायह एक डीकॉम्प्रेशन स्टार्टिंग विधि है और अक्सर उच्च क्षमता वाले मोटर्स को शुरू करने के लिए उपयोग किया जाता है।

3. Y-Δ सामान्य रूप से चलना शुरू होता है. गिलहरी पिंजरे असिंक्रोनस मोटर घुमाया और डेल्टा स्टेटर से जुड़ा हुआ है. यदि स्टेटर शुरू होने पर एक स्टार में घुमाया जाता है,और फिर शुरू करने के बाद डेल्टा से जुड़ा, स्टार्टिंग करंट को कम किया जा सकता है और बिजली ग्रिड पर प्रभाव को कम किया जा सकता है। इस स्टार्ट-अप मोड को स्टार-डेल्टा डिकंप्रेशन स्टार्ट या स्टार-डेल्टा स्टार्ट (वाई-डेल्टा स्टार्ट) कहा जाता है।यह बिना भार या हल्के भार के लिए उपयुक्त है. किसी भी अन्य डिकंप्रेशन स्टार्टर की तुलना में, यह सबसे सरल संरचना है और यह भी कम महंगा है। इसके अलावा स्टार-डेल्टा स्टार्टर मोड का एक और लाभ है, अर्थात्,स्थायी चुंबक सिंक्रोनस मोटर को स्टार-कनेक्टेड मोड में संचालित किया जा सकता है जब लोड हल्का होइस समय, रेटेड टॉर्क और लोड को मेल खा सकता है, जिससे मोटर की दक्षता में सुधार होता है और बिजली की खपत में बचत होती है।

4मोटर के वोल्टेज विनियमन प्रारंभ को महसूस करने के लिए सॉफ्ट स्टार्टर सिलिकॉन नियंत्रित रेक्टिफायर के चरण-परिवर्तन वोल्टेज विनियमन सिद्धांत को अपनाता है।यह मुख्य रूप से स्थायी चुंबक सिंक्रोनस मोटर्स के प्रारंभ नियंत्रण के लिए प्रयोग किया जाता है, एक अच्छा प्रारंभिक प्रभाव और उच्च लागत के साथ।

5आवृत्ति परिवर्तक एक मोटर नियंत्रण उपकरण है जिसमें उच्चतम तकनीकी सामग्री, सबसे पूर्ण नियंत्रण कार्य और आधुनिक मोटर नियंत्रण के क्षेत्र में सबसे अच्छा नियंत्रण प्रभाव है।यह बिजली ग्रिड की आवृत्ति को बदलकर स्थायी चुंबक सिंक्रोनस मोटर की गति और टॉर्क को समायोजित करता है, और इसका उपयोग मुख्य रूप से उन क्षेत्रों में किया जाता है जहां गति विनियमन और उच्च गति नियंत्रण के लिए उच्च आवश्यकताओं की आवश्यकता होती है।

डीकॉम्प्रेशन स्टार्ट, एक आम स्टार-डेल्टा स्टार्ट, नुकसान यह है कि स्टार्टिंग टॉर्क छोटा है, केवल नो-लोड या लाइट-लोड स्टार्ट के लिए उपयुक्त है। लाभ यह है कि यह सस्ता है। सॉफ्ट स्टार्ट,आप स्टार्ट समय और स्टार्टिंग उपकरण के प्रारंभिक टॉर्क सेट कर सकते हैं, एक नरम शुरू और नरम बंद करने का एहसास, और शुरू कर रहे हैं वर्तमान को सीमित, कीमत मध्यम है। आवृत्ति रूपांतरण शुरू,सेट समय के अनुसार सुचारू रूप से शुरू होता है और सेट आवृत्ति पर उपकरण चलाने देता है, कीमत बहुत अधिक है।

स्थायी चुंबक मोटर्स की विशेषताएं और फायदे

उत्तेजना के स्रोत से मोटर को दो श्रेणियों में विभाजित किया जा सकता हैः स्थायी चुंबक मोटर और विद्युत उत्तेजना मोटर।एक स्थायी चुंबक मोटर एक विद्युत मोटर है जो एक स्थायी चुंबक से एक उत्तेजना चुंबकीय क्षेत्र का उत्पादन करता हैउद्योग और नागरिक उपयोग में सबसे व्यापक रूप से उपयोग किए जाने वाले तीन-चरण असिंक्रोनस मोटर्स, जैसे कि वाई-सीरीज, वाई-सीरीज, YE2-सीरीज, वाईएक्स 3 सीरीज, श्रृंखला वाईबी, श्रृंखला वाईबी 2 श्रृंखला, आदि।सभी विद्युत उत्तेजना मोटर्स से संबंधित हैंएनएनईएनजी मोटर उत्पाद अति-कुशल स्थायी चुंबक सिंक्रोनस मोटर्स हैं।

पारंपरिक विद्युत उत्तेजना मोटर्स की तुलना में, स्थायी चुंबक मोटर्स, विशेष रूप से दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स, सरल संरचना, विश्वसनीय संचालन, छोटे आकार,हल्का वजन, छोटे नुकसान और उच्च दक्षता, और लचीला और विविध आकार और मोटर का आकार। आवेदन बहुत व्यापक है, एयरोस्पेस, राष्ट्रीय रक्षा,औद्योगिक एवं कृषि उत्पादन, और दैनिक जीवन।

स्थायी चुंबक सिंक्रोनस मोटर की निम्नलिखित विशेषताएं हैं:

• नाममात्र दक्षता सामान्य असिंक्रोनस मोटर्स की तुलना में 2% से 5% अधिक है;
• लोड की वृद्धि के साथ दक्षता तेजी से बढ़ जाती है। जब लोड 25% से 120% के दायरे में बदलता है तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता संचालन रेंज साधारण असिंक्रोनस मोटर्स की तुलना में बहुत अधिक है- हल्के भार, परिवर्तनीय भार और पूर्ण भार सभी में ऊर्जा की बचत के महत्वपूर्ण प्रभाव होते हैं।
• शक्ति कारक 0.95 और उससे अधिक, कोई प्रतिक्रियाशील मुआवजा आवश्यक नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है। एसिंक्रोनस मोटर्स की तुलना में, चालू करंट 10% से अधिक कम हो गया है। ऑपरेटिंग करंट और सिस्टम के नुकसान में कमी के कारण,लगभग 1% ऊर्जा बचत प्रभाव प्राप्त किया जा सकता है.
• कम तापमान वृद्धि, उच्च शक्ति घनत्वः 20K तीन चरण असिंक्रोनस मोटर तापमान वृद्धि से कम, डिजाइन तापमान वृद्धि समान है और एक छोटी मात्रा में बनाया जा सकता है,अधिक प्रभावी सामग्री की बचत;
• उच्च प्रारंभ टोक़ और उच्च अधिभार क्षमताः आवश्यकताओं के अनुसार इसे उच्च प्रारंभ टोक़ (3-5 गुना) और उच्च अधिभार क्षमता के साथ डिज़ाइन किया जा सकता है।
• परिवर्तनीय आवृत्ति गति नियंत्रण प्रणाली का प्रयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और असिंक्रोनस मोटर्स की तुलना में बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले असिंक्रोनस मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• पावर फैक्टर में वृद्धि के कारण, पावर सप्लाई सिस्टम ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जिससे ट्रांसफार्मर की पावर सप्लाई क्षमता में सुधार होता है,और सिस्टम केबल की लागत को भी काफी कम कर सकता है (नई परियोजना);
• नई परियोजना के निर्माण के समय, सभी ड्राइव सिस्टम स्थायी चुंबक सिंक्रोनस मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से असिंक्रोनस मोटर्स के उपयोग के समान है,और परियोजना के चालू होने के बाद भी ऊर्जा-बचत लाभ प्राप्त कर सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न वोल्टेज वाले उच्च दक्षता वाले असिंक्रोनस मोटर्स की प्रतिस्थापन प्रणाली (< 380/660/1140V) से 5% से 30% ऊर्जा की बचत होती है।और उच्च वोल्टेज ((6kV/10kV) उच्च दक्षता असिंक्रोनस मोटर, सिस्टम 2% से 10% तक की बचत करता है।

ध्यान दें:

1TYP श्रृंखला के उच्च दक्षता वाले स्थायी चुंबक चर आवृत्ति समकालिक मोटर का उपयोग स्थायी चुंबक मोटर आवृत्ति कनवर्टर के साथ किया जाना चाहिए।यह कनवर्टर के बिना सीधे तीन चरण धारा से कनेक्ट करने के लिए मना किया जाता है;

2. TYP श्रृंखला उच्च दक्षता स्थायी चुंबक चर आवृत्ति सिंक्रोनस मोटर आवृत्ति कनवर्टर अधिकतम टोक़/वर्तमान अनुपात नियंत्रण मोड को अपनाना चाहिए, अन्यथा,यह इष्टतम कार्य स्थिति तक नहीं पहुंच सकता है, जिससे मोटर पावर फैक्टर में गिरावट आएगी और टॉर्क में कमी आएगी;

3. TYP श्रृंखला उच्च दक्षता स्थायी चुंबक परिवर्तनीय आवृत्ति सिंक्रोनस मोटर Y कनेक्शन को अपनाता है, और Y/△ कनेक्शन की अनुमति नहीं है।
