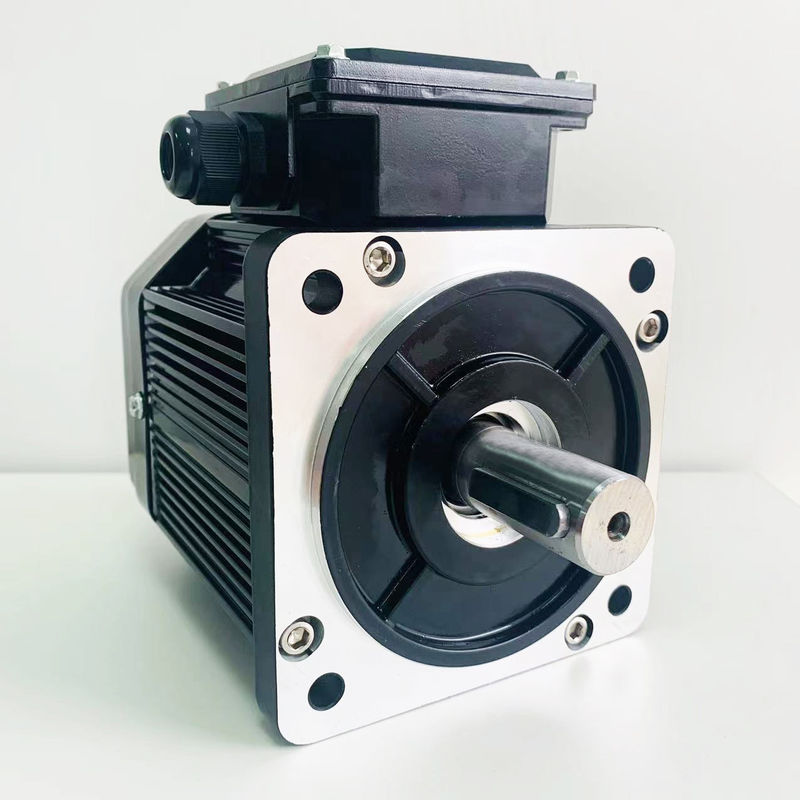

गियरलेस ब्रशलेस एसी परमानेंट मैग्नेट सिंक्रोनस मोटर IC411 कूलिंग 660V

स्थायी चुंबक मोटर्स की विशेषताएं और फायदे

उत्तेजना के स्रोत से मोटर को दो श्रेणियों में विभाजित किया जा सकता है: स्थायी चुंबक मोटर और विद्युत उत्तेजना मोटर।एक स्थायी चुंबक मोटर एक विद्युत मोटर है जो स्थायी चुंबक से उत्तेजना चुंबकीय क्षेत्र उत्पन्न करती है।उद्योग और नागरिक उपयोग में सबसे व्यापक रूप से उपयोग किए जाने वाले तीन-चरण अतुल्यकालिक मोटर्स, जैसे कि Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, Series YB2 Series, आदि सभी विद्युत उत्तेजना मोटर्स से संबंधित हैं।ENNENG Motor उत्पाद अल्ट्रा-कुशल स्थायी चुंबक तुल्यकालिक मोटर्स हैं।

पारंपरिक विद्युत उत्तेजना मोटर्स की तुलना में, स्थायी चुंबक मोटर्स, विशेष रूप से दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स, में सरल संरचना, विश्वसनीय संचालन, छोटे आकार, हल्के, छोटे नुकसान और उच्च दक्षता, और लचीले और विविध आकार और मोटर के आकार के फायदे हैं।आवेदन अत्यंत विस्तृत है, जिसमें एयरोस्पेस, राष्ट्रीय रक्षा, औद्योगिक और कृषि उत्पादन और दैनिक जीवन के लगभग सभी क्षेत्रों को शामिल किया गया है।

स्थायी चुंबक तुल्यकालिक मोटर में निम्नलिखित विशेषताएं हैं:

• सामान्य अतुल्यकालिक मोटर्स की तुलना में रेटेड दक्षता 2% से 5% अधिक है;
• भार बढ़ने के साथ दक्षता तेजी से बढ़ती है।जब भार 25% से 120% की सीमा में बदलता है, तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता वाली ऑपरेटिंग रेंज साधारण अतुल्यकालिक मोटर्स की तुलना में बहुत अधिक है।लाइट-लोड, वेरिएबल-लोड और फुल-लोड सभी में महत्वपूर्ण ऊर्जा-बचत प्रभाव होते हैं;
• पावर कारक 0.95 और उससे अधिक तक, कोई प्रतिक्रियाशील मुआवजे की आवश्यकता नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है।अतुल्यकालिक मोटर्स की तुलना में, रनिंग करंट 10% से अधिक कम हो जाता है।ऑपरेटिंग करंट और सिस्टम लॉस में कमी के कारण लगभग 1% ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।
• कम तापमान वृद्धि, उच्च शक्ति घनत्व: तीन-चरण अतुल्यकालिक मोटर तापमान वृद्धि की तुलना में 20K कम, डिजाइन तापमान वृद्धि समान है और इसे अधिक प्रभावी सामग्री की बचत करते हुए एक छोटी मात्रा में बनाया जा सकता है;
• उच्च प्रारंभिक टोक़ और उच्च अधिभार क्षमता: आवश्यकताओं के अनुसार, इसे उच्च प्रारंभिक टोक़ (3-5 बार) और उच्च अधिभार क्षमता के साथ डिजाइन किया जा सकता है;
• चर आवृत्ति गति नियंत्रण प्रणाली का उपयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और अतुल्यकालिक मोटर्स से बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले अतुल्यकालिक मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• बिजली कारक में वृद्धि के कारण, बिजली आपूर्ति प्रणाली ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जो ट्रांसफार्मर की बिजली आपूर्ति क्षमता में सुधार करती है, और सिस्टम केबल (नई परियोजना) की लागत को भी बहुत कम कर सकती है;
• जब नई परियोजना का निर्माण किया जाता है, तो सभी ड्राइव सिस्टम स्थायी चुंबक तुल्यकालिक मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से अतुल्यकालिक मोटर्स के उपयोग के समान होता है, और परियोजना के चालू होने के बाद परियोजना ऊर्जा-बचत लाभ प्राप्त करना जारी रख सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न-वोल्टेज (380/660/1140V) उच्च दक्षता वाली अतुल्यकालिक मोटरों का प्रतिस्थापन, सिस्टम 5% से 30% ऊर्जा बचाता है, और उच्च-वोल्टेज (6kV/10kV) उच्च दक्षता वाली अतुल्यकालिक मोटरें , सिस्टम 2% से 10% बचाता है।

दुर्लभ पृथ्वी स्थायी चुंबक मोटर का अनुप्रयोग

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की श्रेष्ठता के कारण, उनके अनुप्रयोग अधिक से अधिक व्यापक होते जा रहे हैं।मुख्य आवेदन क्षेत्र इस प्रकार हैं:

दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स की उच्च दक्षता और ऊर्जा की बचत पर ध्यान दें।मुख्य अनुप्रयोग वस्तुएँ बड़े बिजली उपभोक्ता हैं, जैसे कपड़ा और रासायनिक फाइबर उद्योगों के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, तेल क्षेत्रों और कोयला खदानों में उपयोग किए जाने वाले विभिन्न खनन और परिवहन मशीनरी के लिए दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक मोटर्स, और दुर्लभ पृथ्वी स्थायी चुंबक तुल्यकालिक विभिन्न पंपों और प्रशंसकों को चलाने के लिए मोटर्स।

स्थायी चुंबक मोटर्स के विचुंबकीकरण को कैसे रोका जाए?

01. स्थायी चुंबक मोटर शक्ति का सही चयन:

डीमैग्नेटाइजेशन स्थायी चुंबक मोटर्स के पावर चयन से संबंधित है।पीएम मोटर पावर का सही चयन डीमैग्नेटाइजेशन को रोक या देरी कर सकता है।स्थायी चुंबक तुल्यकालिक मोटर के विमुद्रीकरण का मुख्य कारण यह है कि तापमान बहुत अधिक है, और अधिभार उच्च तापमान का मुख्य कारण है।इसलिए, स्थायी चुंबक मोटर की शक्ति का चयन करते समय एक निश्चित मार्जिन छोड़ा जाना चाहिए।भार की वास्तविक स्थिति के अनुसार, आम तौर पर लगभग 20% अधिक उपयुक्त होता है।

02. भारी लोड शुरू करने और बार-बार शुरू करने से बचें:

स्थायी चुंबक तुल्यकालिक मोटर्स भारी भार के सीधे शुरू होने या बार-बार शुरू होने से बचने की कोशिश करते हैं।प्रारंभिक प्रक्रिया के दौरान, प्रारंभिक टोक़ दोलन कर रहा है, और प्रारंभिक टोक़ के घाटी खंड में, स्टेटर चुंबकीय क्षेत्र रोटर चुंबकीय ध्रुव को विमुद्रीकृत कर रहा है।इसलिए, भारी भार और स्थायी चुंबक तुल्यकालिक मोटर के बार-बार शुरू होने से बचने का प्रयास करें।

03. डिजाइन में सुधार करें:

(1) स्थायी चुंबक की मोटाई उचित रूप से बढ़ाएँ:

स्थायी चुंबक तुल्यकालिक मोटर डिजाइन और निर्माण के दृष्टिकोण से, आर्मेचर प्रतिक्रिया, विद्युत चुम्बकीय टोक़ और स्थायी चुंबक विचुंबकीकरण के बीच संबंध पर विचार किया जाना चाहिए।

टॉर्क वाइंडिंग करंट द्वारा उत्पादित चुंबकीय प्रवाह और रेडियल बल वाइंडिंग द्वारा उत्पादित चुंबकीय प्रवाह की संयुक्त कार्रवाई के तहत, रोटर सतह पर स्थायी चुंबक आसानी से विमुद्रीकरण का कारण बनते हैं।

इस शर्त के तहत कि मोटर का एयर गैप अपरिवर्तित रहता है, यह सुनिश्चित करने के लिए कि स्थायी चुंबक डिमैग्नेटाइज नहीं होता है, स्थायी चुंबक की मोटाई को उचित रूप से बढ़ाना सबसे प्रभावी तरीका है।

(2) रोटर के तापमान में वृद्धि को कम करने के लिए रोटर के अंदर एक वेंटिलेशन ग्रूव सर्किट होता है:

यदि रोटर का तापमान बहुत अधिक है, स्थायी चुंबक चुंबकत्व के अपरिवर्तनीय नुकसान का कारण होगा।संरचनात्मक डिजाइन में, रोटर के आंतरिक वेंटिलेशन सर्किट को चुंबकीय स्टील को सीधे ठंडा करने के लिए डिज़ाइन किया जा सकता है।न केवल चुंबकीय स्टील के तापमान को कम करता है बल्कि दक्षता में भी सुधार करता है।
