उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE,UL
मॉडल संख्या: पीएमएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 500-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |

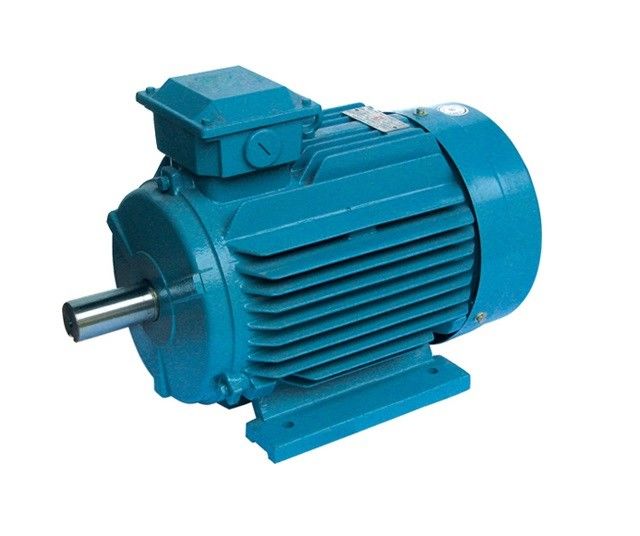

औद्योगिक उपयोग स्थायी चुंबक सिंक्रोनस इलेक्ट्रिक मोटर निर्माता |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
चरण: |
3 चरण |
डंडे: |
2,4,6,8,10 |
बिजली रेंज: |
5.5-3000 किलोवाट |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ढांचे का आकर: |
H112 से H450 तक |
नियंत्रण विधा: |
इन्वर्टर ओपन लूप वेक्टर कंट्रोल |
नाम: |
औद्योगिक उपयोग स्थायी चुंबक सिंक्रोनस इलेक्ट्रिक मोटर निर्माता |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
चरण: |
3 चरण |
डंडे: |
2,4,6,8,10 |
बिजली रेंज: |
5.5-3000 किलोवाट |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ढांचे का आकर: |
H112 से H450 तक |
नियंत्रण विधा: |
इन्वर्टर ओपन लूप वेक्टर कंट्रोल |
उत्पाद पैरामीटरः
| मॉडल | नाममात्र शक्ति ((KW) | नामित वोल्टेज ((V) | नामित धारा ((A) | नामित गति ((r/min) | दक्षता ((%) | शक्ति कारक | नामित आवृत्ति ((Hz) | सेवा कारक |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| फ्रेम का आकार | 132 | 160 | 180 | 200 | 225 | 250 एम/एल | 280 एम/एल | ||||
| यांत्रिक गुण | |||||||||||
| फ्रेम/अंत ढाल /टर्मिनल बॉक्स |
सामग्री | कास्ट आयरन | |||||||||
| घुड़सवार | बी3/बी35 | ||||||||||
| आईपी ग्रेड | IP23 | ||||||||||
| शीतलन विधि | IC01(ओडीपी) | ||||||||||
| पृथ्वी | तार कवर और मशीन आधार के अंदर | ||||||||||
| असर | धूल कवर/क्लीयरेंस | ZZ/C3 | /C3 | ||||||||
| लेयरिंग फिक्स | वेव स्प्रिंग वाशर के साथ डीई फिक्स, एनडीई | ||||||||||
| डी फिक्स ढक्कन |
3000 रपीएम | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 रपीएम | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| एनडीई फिक्स ढक्कन |
3000 रपीएम | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 रपीएम | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
स्नेहन |
सामग्री | ESSO UNIREX N2 | |||||||||
| तेल पाइप | / | अंत शील्ड तेल लगाने वाली डिवाइस | पाइप | ||||||||
| प्लग | परिवहन और भंडारण के लिए रबर अंधा कवर के साथ | ||||||||||
| शाफ्ट | सामग्री | स्टील45# | |||||||||
| बी प्रकार | |||||||||||
| कंपन सीमा (mm/s) |
1.6 | 2.2 | |||||||||
| शेष राशि | 1/2 कुंजी G2.5 ग्रेड | ||||||||||
नामपत्रक |
सामग्री |
एल्यूमीनियम मिश्र धातु | |||||||||
| विद्युत प्रदर्शन | |||||||||||
| वोल्टेज | 380/400V ((या440/460V) तीन टर्मिनल | ||||||||||
घुमावदार |
सामग्री | उच्च शुद्धता का तांबा | |||||||||
| डुबाना विधि |
वीपीआई और सुखाने | ||||||||||
इन्सुलेशन ग्रेड |
155(F) | ||||||||||
| सेवा कारक | 1.0/1.2/1.3 | ||||||||||
| स्टेटर और रोटर लॅमिनेशन |
सिलिकॉन स्टील | ||||||||||
| स्थायी चुंबक | NdFeB | ||||||||||
उत्पाद का वर्णन:
टीवाईसी श्रृंखला अति-अति-उच्च दक्षता दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर जो IE4 दक्षता मानक से अधिक है, हमारी कंपनी द्वारा विकसित कंप्रेशर्स के लिए नवीनतम विशेष मोटर है।यह उच्च प्रदर्शन दुर्लभ पृथ्वी स्थायी चुंबक सामग्री और आवृत्ति रूपांतरण प्रौद्योगिकी को अपनाता है, एन्कोडर वेक्टर नियंत्रण के बिना काम करता है, और एक चुंबकीय स्टील संरचना है। , उच्च दक्षता, विश्वसनीय संचालन और अच्छी स्थापना विनिमेयता के फायदे हैं।
| B3/B35 आकार | सार्वभौमिक आकार | ||||||||||||||
| फ्रेम का आकार | ए | ए.ए. | एबी | बी | बीबी | एचए | H | क | सी | एसी | AD | बीएस | के.के. | L | |
| 3000 रपीएम | 1500 रपीएम | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 लीटर | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180 लीटर | 279 | 355 | 86 | 778 | |||||||||||
| 200 लीटर | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | एम६४ | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315 एस | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| सार्वभौमिक आकार ((轴伸) | B35/B5/V1 आकार | ||||||||||||||||
| फ्रेम का आकार | D | E/DE | F | जी | जीडी | एन | एम | पी | एस | टी | आर | एलए | |||||
| 3000 आरपीएम |
1500 आरपीएम |
3000 आरपीएम |
1500 आरपीएम |
3000 आरपीएम |
1500 आरपीएम |
3000 आरपीएम |
1500 आरपीएम |
3000 आरपीएम |
1500 आरपीएम |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 लीटर | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180 लीटर | |||||||||||||||||
| 200 लीटर | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315 एस | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
स्थायी चुंबक मोटर्स का सिद्धांत:
एक स्थायी चुंबक मोटर एक उपकरण है जो मोटर रोटेशन के लिए चुंबकीय क्षेत्र उत्पन्न करने के लिए स्थायी चुंबकों का उपयोग करता है। इसमें एक स्टेटर और एक रोटर होता है।एक घुमावदार चुंबकीय क्षेत्र उत्पन्न करने के लिए स्टेटर पर एक कॉइल विद्युत धारा के साथ संचालित है. रोटर पर स्थायी चुंबक, बदले में घूर्णन चुंबकीय क्षेत्र के लिए आकर्षित कर रहे हैं और इसे का पालन. लगातार स्टेटर कॉइल में धारा की दिशा बदलकर,रोटर में निरंतर घूर्णी गति उत्पन्न हो सकती हैस्थायी चुंबक मोटर्स उच्च दक्षता, उच्च शक्ति घनत्व और तेजी से प्रतिक्रिया की विशेषता है।
