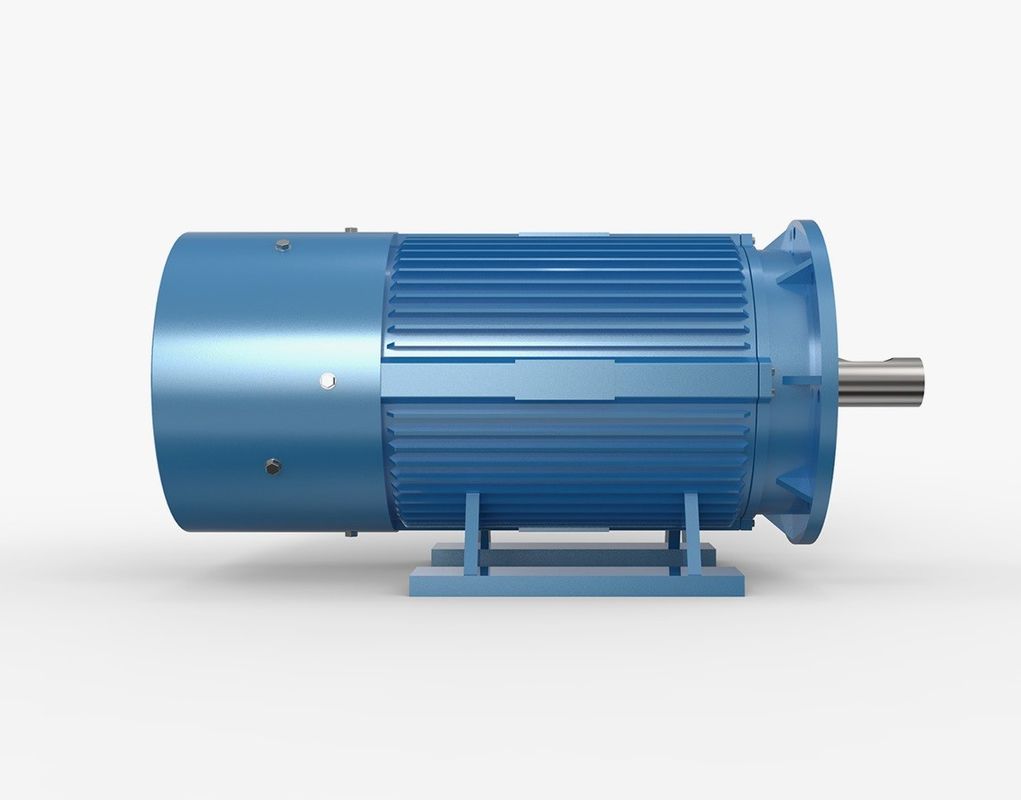

IE4 IE5 तीन चरण प्रत्यक्ष ड्राइव स्थायी चुंबक एसी मोटर

पीएमएसएम मोटर्स के लाभः
‍
उच्च दक्षता
यह विशेष रूप से कम गति पर सच है। स्थायी चुंबक मोटर को रोटर क्षेत्र उत्पन्न करने के लिए अपने रोटर को आपूर्ति करने की आवश्यकता नहीं है,इसलिए रोटर नुकसान लगभग पूरी तरह से खत्मजब प्रेरण या अनिच्छा मोटर्स की तुलना में यह भी स्टेटर पर कम धाराओं की आवश्यकता होती है और एक बड़ा शक्ति कारक है, जो नियंत्रक पर कम वर्तमान रेटिंग की ओर जाता है,और समग्र ड्राइव सिस्टम दक्षता में वृद्धि.

एक प्रेरण मोटर की तुलना में उच्च दक्षता पर कम गति से ड्राइविंग करने से गति-कम करने वाले ट्रांसमिशन की आवश्यकता समाप्त हो सकती है, जो यांत्रिक व्यवस्था से जटिलता को हटा देती है।

निरंतर टोक़
इस प्रकार की मोटर स्थिर टोक़ उत्पन्न कर सकती है और कम गति पर पूर्ण टोक़ बनाए रख सकती है।

आकार
छोटे आकार, हल्का वजन और कम कॉइल अधिक शक्ति घनत्व प्रदान करते हैं।

लागत प्रभावी
ब्रश न होने से रखरखाव की लागत कम होती है।

न्यूनतम गर्मी
पीएमएसएम में स्टैटर कॉइल्स पर गर्मी उत्पन्न होती है और कोई ब्रश नहीं होता है और रोटर पर केवल न्यूनतम गर्मी उत्पन्न होती है, जिससे मोटर को ठंडा करना आसान होता है।चूंकि वे प्रेरण मोटर्स की तुलना में ठंडा चल रहे हैं, मोटर की विश्वसनीयता और जीवन काल बढ़ जाती है।

गति सीमा
इस प्रकार के मोटर में फील्ड कमजोर करने के उपयोग के साथ एक विस्तृत गति सीमा हो सकती है और निरंतर टोक़ संचालन के दौरान अधिकतम टोक़/वर्तमान (एमटीपीए) नियंत्रण रणनीति अपना सकती है।

स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल हैः

औद्योगिक मशीनरी: पीएमएसी मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कंप्रेसर, प्रशंसक और मशीन टूल्स। वे उच्च दक्षता, उच्च शक्ति घनत्व,और सटीक नियंत्रण, उन्हें इन अनुप्रयोगों के लिए आदर्श बनाते हैं।

रोबोटिक्स: पीएमएसी मोटर्स का उपयोग रोबोटिक्स और स्वचालन अनुप्रयोगों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।और अन्य गति नियंत्रण प्रणाली.

एचवीएसी सिस्टम: पीएमएसी मोटरों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन प्रणालियों में प्रशंसकों और पंपों में उपयोग किया जाता है.

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.

हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित गति नियंत्रण रेंज भी आपको मोटर के नामित का पूरा लाभ उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.

आईपीएम (आंतरिक स्थायी चुंबक) मोटर विशेषताएंः

उच्च टोक़ और उच्च दक्षता
चुंबकीय टोक़ के अतिरिक्त अनिच्छा टोक़ का प्रयोग करके उच्च टोक़ और उच्च आउटपुट प्राप्त किया जाता है।

ऊर्जा-बचत संचालन
यह पारंपरिक एसपीएम मोटर्स की तुलना में 30% कम बिजली का उपभोग करता है।

सुरक्षा
चूंकि स्थायी चुंबक एम्बेडेड है, इसलिए यांत्रिक सुरक्षा में सुधार होता है क्योंकि एसपीएम के विपरीत, चुंबक केन्द्रापसारक बल के कारण अलग नहीं होगा।

शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स

बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।

नवीकरणीय ऊर्जा प्रणालियाँ: पीएमएसी मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे पवन टरबाइन और सौर ट्रैकर, जहां वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किया जाता है.

चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग चिकित्सा उपकरणों जैसे एमआरआई मशीनों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन मशीनों में चलती भागों को चलाने वाले मोटर्स में उपयोग किया जाता है.

मोटर के बारे में कुछ छोटी-छोटी समस्याएं जिन्हें आसानी से नजरअंदाज किया जाता हैः

1मोटर हल्के भार के संचालन के लिए उपयुक्त क्यों नहीं है?

जब मोटर हल्के भार पर चलता है, यह कारण होगाः

(1) मोटर का पावर फैक्टर कम है;

(2) मोटर की दक्षता कम है।

(3) इससे उपकरण की बर्बादी होगी और गैर-आर्थिक संचालन होगा।

2ठंडे वातावरण में मोटर क्यों नहीं चल सकता?

कम तापमान वाले वातावरण में मोटर का अत्यधिक प्रयोग निम्न कारणों से होगा:

(1) मोटर इन्सुलेशन दरारें;

(2) लेयरिंग वसा फ्रीज;

(3) तार के जोड़ का मिलाप पाउडर पाउडर होता है।

इसलिए, मोटर को गर्म किया जाना चाहिए और ठंडे वातावरण में संग्रहीत किया जाना चाहिए, और चलने से पहले घुमाव और बीयरिंगों की जांच की जानी चाहिए।

3एक 60 हर्ट्ज मोटर 50 हर्ट्ज बिजली की आपूर्ति का उपयोग क्यों नहीं कर सकता?

जब मोटर डिजाइन किया जाता है, सिलिकॉन स्टील शीट आम तौर पर चुंबकत्व वक्र के संतृप्ति क्षेत्र में काम करता है। जब बिजली की आपूर्ति वोल्टेज स्थिर है,आवृत्ति को कम करना चुंबकीय प्रवाह और उत्तेजना धारा को बढ़ाएगा, जिसके परिणामस्वरूप मोटर धारा और तांबे की खपत में वृद्धि होगी, जिसके परिणामस्वरूप मोटर के तापमान में वृद्धि होगी।कोइल के अति ताप के कारण मोटर जल सकता है.

4.मोटर कोमल प्रारंभ

सॉफ्ट स्टार्ट का सीमित ऊर्जा-बचत प्रभाव होता है, लेकिन यह बिजली ग्रिड पर स्टार्ट-अप के प्रभाव को कम कर सकता है, और मोटर यूनिट की सुरक्षा के लिए एक चिकनी शुरुआत भी प्राप्त कर सकता है।ऊर्जा संरक्षण के सिद्धांत के अनुसार, एक अपेक्षाकृत जटिल नियंत्रण सर्किट के अतिरिक्त, एक नरम प्रारंभ न केवल ऊर्जा की बचत नहीं करता है, बल्कि ऊर्जा की खपत में भी वृद्धि करता है।लेकिन यह सर्किट के प्रारंभ करंट को कम कर सकता है और एक सुरक्षात्मक भूमिका निभा सकता है.

तीन चरणीय स्थायी चुंबक सिंक्रोनस मोटर का चयन कैसे करें?

थ्री-फेज स्थायी चुंबक सिंक्रोनस मोटर का चयन करने के लिए मोटर की शक्ति, गति, सामग्री, विनिर्माण प्रक्रिया आदि सहित कई कारकों पर विचार करना आवश्यक है।

मोटर शक्ति

मोटर शक्ति मोटर का एक महत्वपूर्ण पैरामीटर है, जो मोटर की अधिकतम आउटपुट शक्ति और लागू दृश्य को निर्धारित करता है।आप वास्तविक मांग के अनुसार मोटर की शक्ति रेंज निर्धारित करने की जरूरत है और उपयुक्त मोटर प्रकार और मापदंडों का चयन करें.

मोटर गति

चयन प्रक्रिया में मोटर गति भी एक कारक है। विभिन्न अनुप्रयोग स्थितियों के लिए विभिन्न मोटर गति की आवश्यकता होती है,और यह वास्तविक जरूरतों के अनुसार मोटर की गति रेंज निर्धारित करने के लिए आवश्यक है और उपयुक्त मोटर प्रकार और मापदंडों का चयन.

मोटर सामग्री

मोटर सामग्री मोटर डिजाइन और चयन में महत्वपूर्ण कारकों में से एक है। यह गुण सीधे मोटर के प्रदर्शन और सेवा जीवन को प्रभावित करता है। आम मोटर सामग्री में तांबा तार शामिल हैं,चुंबक, इन्सुलेशन सामग्री आदि तीन चरणों के स्थायी चुंबक सिंक्रोनस मोटर्स का चयन करते समय,उचित मोटर सामग्री चुनना और उपयुक्त प्रसंस्करण प्रौद्योगिकी और गुणवत्ता निरीक्षण उपायों को अपनाना आवश्यक है.

विनिर्माण प्रक्रिया

आम विनिर्माण प्रक्रियाओं में घुमाव, ध्रुव प्रसंस्करण, असेंबली आदि शामिल हैं।यह सुनिश्चित करने के लिए उपयुक्त विनिर्माण प्रक्रियाओं और गुणवत्ता निरीक्षण उपायों को अपनाना आवश्यक है कि मोटर का प्रदर्शन और गुणवत्ता आवश्यकताओं को पूरा करती है.

भविष्य के दृष्टिकोण

तकनीकी दृष्टि से भविष्य में तीन चरण के स्थायी चुंबक सिंक्रोनस मोटर्स के डिजाइन और विनिर्माण प्रौद्योगिकी में सुधार और उन्नयन जारी रहेगा।नई सामग्री मोटर के प्रदर्शन और सेवा जीवन में सुधार कर सकती हैमोटर नियंत्रण प्रौद्योगिकी में सुधार से अधिक सटीक नियंत्रण और उच्च दक्षता प्राप्त हो सकती है।मोटर सेंसर प्रौद्योगिकी में प्रगति से मोटर की माप और नियंत्रण सटीकता में सुधार हो सकता है ताकि मोटर के प्रदर्शन में और सुधार किया जा सके.

अनुप्रयोग के पहलू से, तीन-चरण स्थायी चुंबक सिंक्रोनस मोटर्स का अनुप्रयोग दायरा विस्तार और गहराई तक जारी रहेगा।औद्योगिक स्वचालन के क्षेत्र में तीन चरणों के स्थायी चुंबक सिंक्रोनस मोटर्स का अनुप्रयोग बढ़ता रहेगाभविष्य में, तीन-चरण स्थायी चुंबक सिंक्रोनस मोटर्स अधिक कुशल, सटीक और विश्वसनीय होंगे।विभिन्न उद्योगों के लिए बेहतर समाधान प्रदान करना.
