उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE,UL
मॉडल संख्या: पीएमएम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 500-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |
प्रतिस्थापन के लिए स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
बिजली रेंज: |
5.5-3000 किलोवाट |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
चरण: |
3 चरण |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
दक्षता वर्ग: |
आईई4, आईई5 |
विशेषता: |
कम गति, उच्च टोक़ |
नाम: |
प्रतिस्थापन के लिए स्थायी चुंबक मोटर |
मौजूदा: |
एसी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
बिजली रेंज: |
5.5-3000 किलोवाट |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
चरण: |
3 चरण |
डंडे: |
2,4,6,8,10 |
वोल्टेज: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
दक्षता वर्ग: |
आईई4, आईई5 |
विशेषता: |
कम गति, उच्च टोक़ |

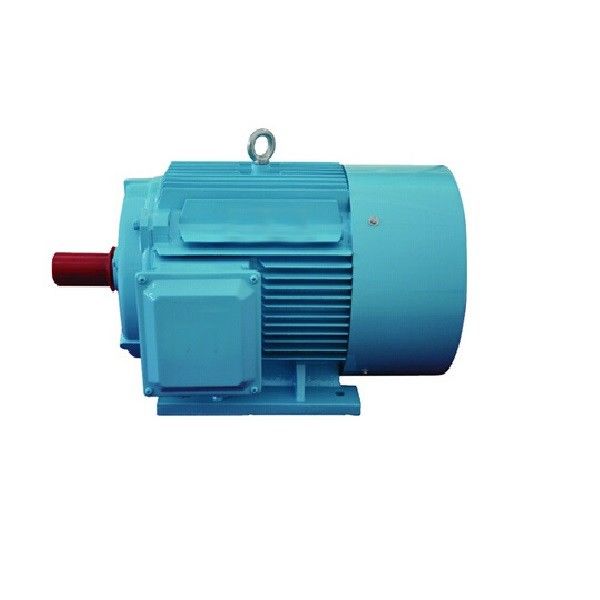

उद्योग उपयोग 180kw 380v कम आरपीएम स्थायी चुंबक एसी मोटर प्रतिस्थापन के लिए
स्थायी चुंबक सिंक्रोनस मोटर क्या है?
स्थायी चुंबक सिंक्रोनस मोटर मुख्य रूप से स्टेटर, रोटर, चेसिस, सामने-पीछे कवर, बीयरिंग आदि से बना है।स्टेटर की संरचना आम असिंक्रोनस मोटर्स के समान है, और स्थायी चुंबक सिंक्रोनस मोटर और अन्य प्रकार के मोटर्स के बीच मुख्य अंतर इसके रोटर है।
स्थायी चुंबक सामग्री के साथ पूर्व चुंबकीय (चुंबकीय चार्ज) चुंबक सतह पर या मोटर के स्थायी चुंबक के अंदर, मोटर के लिए आवश्यक हवा अंतर चुंबकीय क्षेत्र प्रदान करता है।इस रोटर संरचना प्रभावी ढंग से मोटर की मात्रा को कम कर सकते हैं, नुकसान को कम करें और दक्षता में सुधार करें।
स्थायी चुंबक मोटर का कार्य सिद्धांत
पीएमएसएम मोटर का कार्य सिद्धांत सिंक्रोनस मोटर के समान है। पीएमएसएम का व्यापक रूप से उपयोग किया जाता है, और प्रेरण मोटर्स की तरह, वे आम तौर पर एसी मोटर्स का उपयोग करते हैं।
विशेषताएं इस प्रकार हैं: स्थिर अवस्था के संचालन के दौरान, रोटर गति और ग्रिड आवृत्ति n=ns=60f/p के बीच एक स्थिर संबंध है, और ns को सिंक्रोनस गति कहा जाता है।
यदि विद्युत ग्रिड की आवृत्ति स्थिर है, तो लोड के आकार के बावजूद सिंक्रोनस मोटर की गति स्थिर स्थिति में स्थिर है।
जनरेटर के रूप में कार्य करना एक सिंक्रोनस मोटर का सबसे महत्वपूर्ण कार्य मोड है, और एक मोटर के रूप में कार्य करना एक सिंक्रोनस मोटर का एक अन्य महत्वपूर्ण कार्य मोड है।
सिंक्रोनस मोटर के पावर फैक्टर को समायोजित किया जा सकता है। उन अवसरों में जहां गति विनियमन की आवश्यकता नहीं होती है, एक बड़े सिंक्रोनस मोटर के आवेदन से परिचालन दक्षता में सुधार हो सकता है।
हाल के वर्षों में, छोटे सिंक्रोनस मोटर्स का उपयोग परिवर्तनीय आवृत्ति असिंक्रोनस मोटर्स में किया गया है, जिन्हें प्रेरण मोटर्स के रूप में भी जाना जाता है,जो एसी मोटर हैं जो वायु अंतराल घूर्णन चुंबकीय क्षेत्र और रोटर घुमाव की प्रेरित धारा की बातचीत के माध्यम से विद्युत चुंबकीय टोक़ उत्पन्न करते हैंइस प्रकार विद्युत यांत्रिक ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित किया जा सकता है।
पीएमएसएम मोटर्स के लाभः
उच्च दक्षता
यह विशेष रूप से कम गति पर सच है। स्थायी चुंबक मोटर को रोटर क्षेत्र उत्पन्न करने के लिए अपने रोटर को आपूर्ति करने की आवश्यकता नहीं है,इसलिए रोटर नुकसान लगभग पूरी तरह से खत्मजब प्रेरण या अनिच्छा मोटर्स की तुलना में यह भी स्टेटर पर कम धाराओं की आवश्यकता होती है और एक बड़ा शक्ति कारक है, जो नियंत्रक पर कम वर्तमान रेटिंग की ओर जाता है,और समग्र ड्राइव सिस्टम दक्षता में वृद्धि.
एक प्रेरण मोटर की तुलना में उच्च दक्षता पर कम गति से ड्राइविंग करने से गति-कम करने वाले ट्रांसमिशन की आवश्यकता समाप्त हो सकती है, जो यांत्रिक व्यवस्था से जटिलता को हटा देती है।
निरंतर टोक़
इस प्रकार की मोटर स्थिर टोक़ उत्पन्न कर सकती है और कम गति पर पूर्ण टोक़ बनाए रख सकती है।
आकार
छोटे आकार, हल्का वजन और कम कॉइल अधिक शक्ति घनत्व प्रदान करते हैं।
लागत प्रभावी
ब्रश न होने से रखरखाव की लागत कम होती है।
न्यूनतम गर्मी
पीएमएसएम में स्टैटर कॉइल्स पर गर्मी उत्पन्न होती है और कोई ब्रश नहीं होता है और रोटर पर केवल न्यूनतम गर्मी उत्पन्न होती है, जिससे मोटर को ठंडा करना आसान होता है।चूंकि वे प्रेरण मोटर्स की तुलना में ठंडा चल रहे हैं, मोटर की विश्वसनीयता और जीवन काल बढ़ जाती है।
गति सीमा
इस प्रकार के मोटर में फील्ड कमजोर करने के उपयोग के साथ एक विस्तृत गति सीमा हो सकती है और निरंतर टोक़ संचालन के दौरान अधिकतम टोक़/वर्तमान (एमटीपीए) नियंत्रण रणनीति अपना सकती है।
स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल हैः
औद्योगिक मशीनरी: पीएमएसी मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कंप्रेसर, प्रशंसक और मशीन टूल्स। वे उच्च दक्षता, उच्च शक्ति घनत्व,और सटीक नियंत्रण, उन्हें इन अनुप्रयोगों के लिए आदर्श बनाते हैं।
रोबोटिक्स: पीएमएसी मोटर्स का उपयोग रोबोटिक्स और स्वचालन अनुप्रयोगों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।और अन्य गति नियंत्रण प्रणाली.
एचवीएसी सिस्टम: पीएमएसी मोटरों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन प्रणालियों में प्रशंसकों और पंपों में उपयोग किया जाता है.
आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता
आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.
हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित गति नियंत्रण रेंज भी आपको मोटर के नामित का पूरा लाभ उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.
शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स
बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।
नवीकरणीय ऊर्जा प्रणालियाँ: पीएमएसी मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे पवन टरबाइन और सौर ट्रैकर, जहां वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किया जाता है.
चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग चिकित्सा उपकरणों जैसे एमआरआई मशीनों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन मशीनों में चलती भागों को चलाने वाले मोटर्स में उपयोग किया जाता है.
लाभ
उच्च गति पर उच्च दक्षता प्रदान करता है
विभिन्न पैकेजों में छोटे आकार में उपलब्ध है
एक प्रेरण मोटर की तुलना में रखरखाव और स्थापना बहुत आसान है
कम गति पर पूर्ण टोक़ बनाए रखने में सक्षम
उच्च दक्षता और विश्वसनीयता
चिकनी टोक़ और गतिशील प्रदर्शन देता है
नुकसान
स्थायी चुंबक सिंक्रोनस मोटर्स के नुकसान हैंः
इन प्रकार के मोटर्स प्रेरण मोटर्स की तुलना में बहुत महंगे हैं
किसी तरह शुरू करने के लिए मुश्किल है क्योंकि वे स्वयं शुरू मोटर नहीं हैं।
स्थायी चुंबक मोटर के विमुद्रीकरण को कैसे रोका जाए?
01. स्थायी चुंबक मोटर शक्ति का सही चयनः
डीमैग्नेटाइजेशन स्थायी चुंबक मोटर्स की शक्ति चयन से संबंधित है। पीएम मोटर शक्ति का सही चयन डीमैग्नेटाइजेशन को रोक या देरी कर सकता है।स्थायी चुंबक सिंक्रोनस मोटर के डीमैग्नेटाइजेशन का मुख्य कारण यह है कि तापमान बहुत अधिक है, और अधिभार उच्च तापमान का मुख्य कारण है। इसलिए, स्थायी चुंबक मोटर की शक्ति का चयन करते समय एक निश्चित मार्जिन छोड़ दिया जाना चाहिए।भार की वास्तविक स्थिति के अनुसार, आम तौर पर लगभग 20% अधिक उपयुक्त है।
02. भारी भार से शुरू करने और लगातार शुरू करने से बचें:
स्थायी चुंबक सिंक्रोनस मोटर्स भारी भारों के प्रत्यक्ष प्रारंभ या लगातार प्रारंभ से बचने का प्रयास करते हैं।और प्रारंभ टोक़ के घाटी खंड में, स्टेटर चुंबकीय क्षेत्र रोटर चुंबकीय ध्रुव demagnetizing है। इसलिए, भारी भार और स्थायी चुंबक सिंक्रोनस मोटर की लगातार स्टार्टिंग से बचने की कोशिश करें।
03. डिजाइन में सुधारः
(1) स्थायी चुंबक की मोटाई को उचित रूप से बढ़ाएं:
स्थायी चुंबक सिंक्रोनस मोटर डिजाइन और निर्माण के दृष्टिकोण से, आर्मचर प्रतिक्रिया के बीच संबंध,विद्युत चुम्बकीय टोक़ और स्थायी चुंबक की विमुद्रीकरण पर विचार किया जाना चाहिए.
मोर्टम घुमावदार धारा द्वारा उत्पादित चुंबकीय प्रवाह और रेडियल बल घुमावदार द्वारा उत्पादित चुंबकीय प्रवाह की संयुक्त क्रिया के तहत,रोटर सतह पर स्थायी चुंबक आसानी से demagnetization का कारण.
इस शर्त पर कि मोटर का वायु अंतर अपरिवर्तित रहता है, यह सुनिश्चित करने के लिए कि स्थायी चुंबक का चुंबकीयकरण न हो,सबसे प्रभावी विधि स्थायी चुंबक की मोटाई को उचित रूप से बढ़ाने के लिए है.
(2) रोटर के तापमान वृद्धि को कम करने के लिए रोटर के अंदर एक वेंटिलेशन ग्रूव सर्किट है:
यदि रोटर का तापमान बहुत अधिक हो, तो स्थायी चुंबक चुंबकत्व के अपरिवर्तनीय नुकसान का कारण बनेगा।रोटर के आंतरिक वेंटिलेशन सर्किट को चुंबकीय स्टील को सीधे ठंडा करने के लिए डिज़ाइन किया जा सकता है. न केवल चुंबकीय इस्पात के तापमान को कम करता है, बल्कि दक्षता में भी सुधार करता है।
