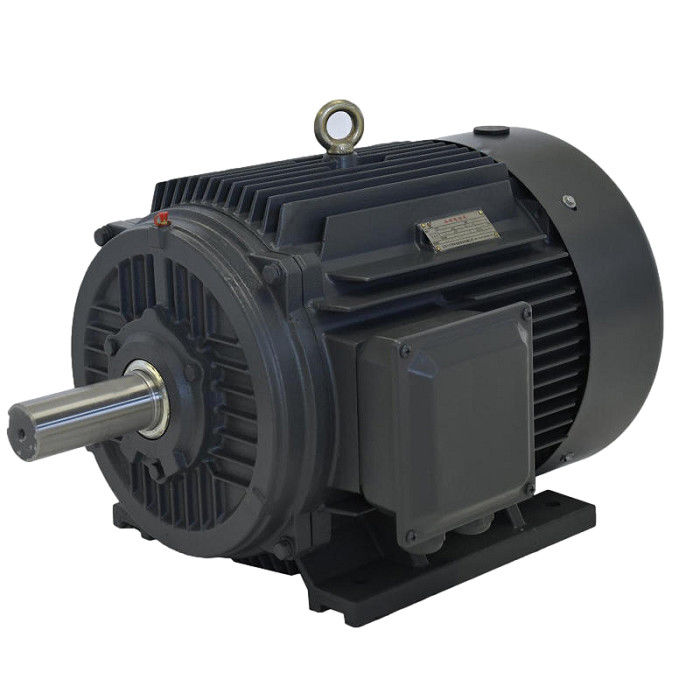

औद्योगिक सतह पर घुड़सवार स्थायी चुंबक सिंक्रोनस मोटर

स्थायी चुंबक सिंक्रोनस मोटर के सामान्य प्रकारः
रोटर पर चुंबक कैसे लगाए जाते हैं और रोटर के डिजाइन के आधार पर, स्थायी चुंबक सिंक्रोनस मोटर्स को दो प्रकारों में वर्गीकृत किया जा सकता हैः

सतह-माउंटेड स्थायी चुंबक सिंक्रोनस मोटर (SPMSM)
इस संरचना में, रोटर की सतह चुंबक को होस्ट करती है, जो इसकी मजबूती की कमी के कारण उच्च गति अनुप्रयोगों के लिए आदर्श है।इस सेटअप स्थायी चुंबक और हवा की पारगम्यता मिलान करके एक सुसंगत हवा अंतर सुनिश्चित करता हैइसमें कोई अनिच्छुक टोक़ नहीं होता है, उत्कृष्ट गतिशीलता प्रदान करता है और यह रोबोटिक्स और उपकरण ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त है।

आंतरिक स्थायी चुंबक सिंक्रोनस मोटर (IPMSM)
इस संरचना में, मोटर के रोटर में एक स्थायी चुंबक शामिल है। यह डिजाइन विशेष रूप से उच्च गति अनुप्रयोगों के लिए उपयुक्त है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है।मोटर के अनिच्छा टोक़ इसकी संरचना के प्रबलता से उत्पन्न होता है.

स्थायी चुंबक मोटर्स की विशेषताएं और फायदे:

उत्तेजना के स्रोत से मोटर को दो श्रेणियों में विभाजित किया जा सकता हैः स्थायी चुंबक मोटर और विद्युत उत्तेजना मोटर।एक स्थायी चुंबक मोटर एक विद्युत मोटर है जो एक स्थायी चुंबक से एक उत्तेजना चुंबकीय क्षेत्र का उत्पादन करता हैउद्योग और नागरिक उपयोग में सबसे व्यापक रूप से उपयोग किए जाने वाले तीन-चरण असिंक्रोनस मोटर्स, जैसे कि वाई-सीरीज, वाई-सीरीज, YE2-सीरीज, वाईएक्स 3 सीरीज, श्रृंखला वाईबी, श्रृंखला वाईबी 2 श्रृंखला, आदि।सभी विद्युत उत्तेजना मोटर्स से संबंधित हैंएनएनईएनजी मोटर उत्पाद अति-कुशल स्थायी चुंबक सिंक्रोनस मोटर्स हैं।

पारंपरिक विद्युत उत्तेजना मोटर्स की तुलना में, स्थायी चुंबक मोटर्स, विशेष रूप से दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स, सरल संरचना, विश्वसनीय संचालन, छोटे आकार,हल्का वजन, छोटे नुकसान और उच्च दक्षता, और लचीला और विविध आकार और मोटर का आकार। आवेदन बहुत व्यापक है, एयरोस्पेस, राष्ट्रीय रक्षा,औद्योगिक एवं कृषि उत्पादन, और दैनिक जीवन।

स्थायी चुंबक सिंक्रोनस मोटर की निम्नलिखित विशेषताएं हैं:

• नाममात्र दक्षता सामान्य असिंक्रोनस मोटर्स की तुलना में 2% से 5% अधिक है;
• लोड की वृद्धि के साथ दक्षता तेजी से बढ़ जाती है। जब लोड 25% से 120% के दायरे में बदलता है तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता संचालन रेंज साधारण असिंक्रोनस मोटर्स की तुलना में बहुत अधिक है- हल्के भार, परिवर्तनीय भार और पूर्ण भार सभी में ऊर्जा की बचत के महत्वपूर्ण प्रभाव होते हैं।
• शक्ति कारक 0.95 और उससे अधिक, कोई प्रतिक्रियाशील मुआवजा आवश्यक नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है। एसिंक्रोनस मोटर्स की तुलना में, चालू करंट 10% से अधिक कम हो गया है। ऑपरेटिंग करंट और सिस्टम के नुकसान में कमी के कारण,लगभग 1% ऊर्जा बचत प्रभाव प्राप्त किया जा सकता है.
• कम तापमान वृद्धि, उच्च शक्ति घनत्वः 20K तीन चरण असिंक्रोनस मोटर तापमान वृद्धि से कम, डिजाइन तापमान वृद्धि समान है और एक छोटी मात्रा में बनाया जा सकता है,अधिक प्रभावी सामग्री की बचत;
• उच्च प्रारंभ टोक़ और उच्च अधिभार क्षमताः आवश्यकताओं के अनुसार इसे उच्च प्रारंभ टोक़ (3-5 गुना) और उच्च अधिभार क्षमता के साथ डिज़ाइन किया जा सकता है।
• परिवर्तनीय आवृत्ति गति नियंत्रण प्रणाली का प्रयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और असिंक्रोनस मोटर्स की तुलना में बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले असिंक्रोनस मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• पावर फैक्टर में वृद्धि के कारण, पावर सप्लाई सिस्टम ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जिससे ट्रांसफार्मर की पावर सप्लाई क्षमता में सुधार होता है,और सिस्टम केबल की लागत को भी काफी कम कर सकता है (नई परियोजना);
• नई परियोजना के निर्माण के समय, सभी ड्राइव सिस्टम स्थायी चुंबक सिंक्रोनस मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से असिंक्रोनस मोटर्स के उपयोग के समान है,और परियोजना के चालू होने के बाद भी ऊर्जा-बचत लाभ प्राप्त कर सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न वोल्टेज ((380/660/1140V) उच्च दक्षता वाले असिंक्रोनस मोटर्स की प्रतिस्थापन, प्रणाली 5% से 30% तक ऊर्जा बचाती है,और उच्च वोल्टेज ((6kV/10kV) उच्च दक्षता असिंक्रोनस मोटर, प्रणाली 2% से 10% की बचत करती है।

आवेदनः

स्थायी चुंबक सिंक्रोनस मोटर्स को फ्रीक्वेंसी कन्वर्टर्स के साथ जोड़कर सबसे अच्छी ओपन लूप स्टेपलेस स्पीड कंट्रोल सिस्टम बनाया जा सकता है।जो व्यापक रूप से पेट्रोकेमिकल में गति नियंत्रण ट्रांसमिशन उपकरण के लिए इस्तेमाल किया गया है, रासायनिक फाइबर, कपड़ा, मशीनरी, इलेक्ट्रॉनिक्स, कांच, रबर, पैकेजिंग, मुद्रण, कागज बनाने, मुद्रण और रंगाई, धातु विज्ञान और अन्य उद्योग।

स्थायी चुंबक सिंक्रोनस मोटर की रोटर चुंबकीय सर्किट संरचना अलग है, इसलिए मोटर की संचालन विशेषताएं और नियंत्रण प्रणाली भी अलग हैं।रोटर पर स्थायी चुंबक की विभिन्न स्थितियों के अनुसार, स्थायी चुंबक सिंक्रोनस मोटर्स को मुख्य रूप से सतह प्रकार और आंतरिक प्रकार में विभाजित किया जा सकता है।स्थायी चुंबक आमतौर पर टाइल के आकार के होते हैं और रोटर कोर की बाहरी सतह पर स्थित होते हैंइस मोटर की महत्वपूर्ण विशेषता यह है कि सीधी और लंबवत अक्षों के मुख्य प्रेरण समान हैं; आंतरिक स्थायी चुंबक रोटर के अंदर स्थित है,और वहाँ स्थायी चुंबक की बाहरी सतह और स्टेटर कोर के आंतरिक सर्कल के बीच फेरोमैग्नेटिक सामग्री से बना एक पोल टुकड़ा है, जो स्थायी चुंबक की रक्षा कर सकते हैं। इस स्थायी चुंबक मोटर की महत्वपूर्ण विशेषता यह है कि सीधे और वर्ग अक्षों के मुख्य प्रेरण समान नहीं हैं। इसलिए,इन दो मोटर्स का प्रदर्शन अलग है.
