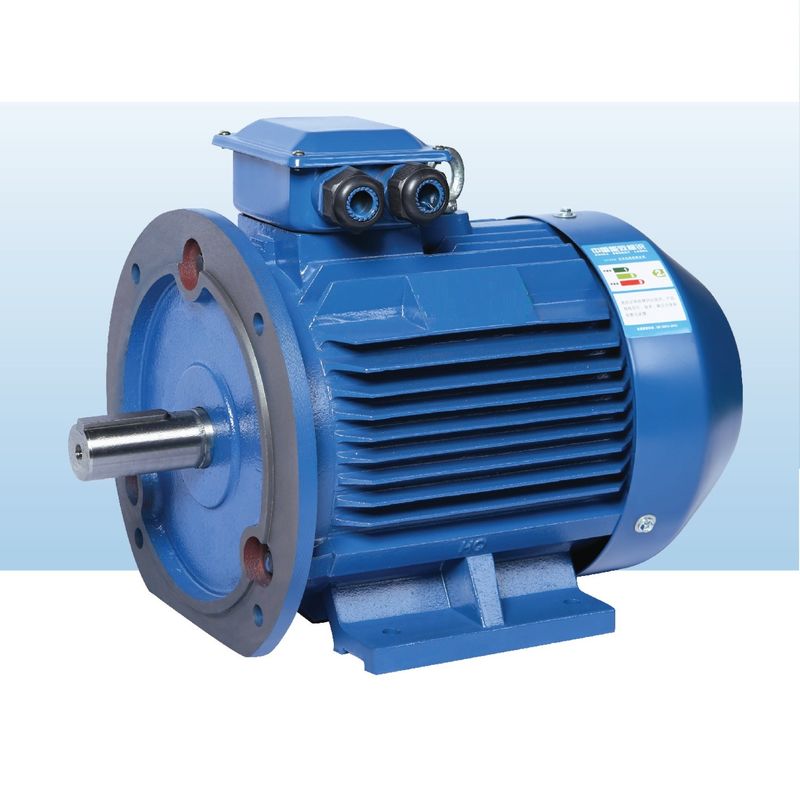

IE5 वाटरप्रूफ सरफेस माउंटेड PMSM मोटर हाई एफिशिएंसी

स्थायी चुंबक तुल्यकालिक मोटर में निम्नलिखित विशेषताएं हैं:

• सामान्य अतुल्यकालिक मोटर्स की तुलना में रेटेड दक्षता 2% से 5% अधिक है;
• भार बढ़ने के साथ दक्षता तेजी से बढ़ती है।जब भार 25% से 120% की सीमा में बदलता है, तो यह उच्च दक्षता बनाए रखता है।उच्च दक्षता वाली ऑपरेटिंग रेंज साधारण अतुल्यकालिक मोटर्स की तुलना में बहुत अधिक है।लाइट-लोड, वेरिएबल-लोड और फुल-लोड सभी में महत्वपूर्ण ऊर्जा-बचत प्रभाव होते हैं;
• पावर कारक 0.95 और उससे अधिक तक, कोई प्रतिक्रियाशील मुआवजे की आवश्यकता नहीं है;
• पावर फैक्टर में काफी सुधार हुआ है।अतुल्यकालिक मोटर्स की तुलना में, रनिंग करंट 10% से अधिक कम हो जाता है।ऑपरेटिंग करंट और सिस्टम लॉस में कमी के कारण लगभग 1% ऊर्जा-बचत प्रभाव प्राप्त किया जा सकता है।
• कम तापमान वृद्धि, उच्च शक्ति घनत्व: तीन-चरण अतुल्यकालिक मोटर तापमान वृद्धि की तुलना में 20K कम, डिजाइन तापमान वृद्धि समान है और इसे अधिक प्रभावी सामग्री की बचत करते हुए एक छोटी मात्रा में बनाया जा सकता है;
• उच्च प्रारंभिक टोक़ और उच्च अधिभार क्षमता: आवश्यकताओं के अनुसार, इसे उच्च प्रारंभिक टोक़ (3-5 बार) और उच्च अधिभार क्षमता के साथ डिजाइन किया जा सकता है;
• चर आवृत्ति गति नियंत्रण प्रणाली का उपयोग किया जाता है, जो गतिशील प्रतिक्रिया में बेहतर है और अतुल्यकालिक मोटर्स से बेहतर है।
• स्थापना आयाम वर्तमान में व्यापक रूप से उपयोग किए जाने वाले अतुल्यकालिक मोटर्स के समान हैं, और डिजाइन और चयन बहुत सुविधाजनक हैं।
• बिजली कारक में वृद्धि के कारण, बिजली आपूर्ति प्रणाली ट्रांसफार्मर की दृश्य शक्ति बहुत कम हो जाती है, जो ट्रांसफार्मर की बिजली आपूर्ति क्षमता में सुधार करती है, और सिस्टम केबल (नई परियोजना) की लागत को भी बहुत कम कर सकती है;
• जब नई परियोजना का निर्माण किया जाता है, तो सभी ड्राइव सिस्टम स्थायी चुंबक तुल्यकालिक मोटर्स का उपयोग करते हैं, परियोजना निवेश मूल रूप से अतुल्यकालिक मोटर्स के उपयोग के समान होता है, और परियोजना के चालू होने के बाद परियोजना ऊर्जा-बचत लाभ प्राप्त करना जारी रख सकती है;

सामान्य औद्योगिक क्षेत्र में, निम्न-वोल्टेज (380/660/1140V) उच्च दक्षता वाली अतुल्यकालिक मोटरों का प्रतिस्थापन, सिस्टम 5% से 30% ऊर्जा बचाता है, और उच्च-वोल्टेज (6kV/10kV) उच्च दक्षता वाली अतुल्यकालिक मोटरें , सिस्टम 2% से 10% बचाता है।

आधुनिक स्थायी चुंबक मोटर प्रौद्योगिकी के अनुप्रयोग पर विश्लेषण

1.घरेलू उपकरण बाजार में स्थायी चुंबक विद्युत यांत्रिक प्रौद्योगिकी का अनुप्रयोग

घरेलू उपकरण बाजार में स्थायी चुंबक मोटर प्रौद्योगिकी का अनुप्रयोग वीसीडीडीवीडी और कंप्यूटरों में प्रकट होता है।वर्तमान में, इसने धीरे-धीरे औद्योगीकरण के विकास का गठन किया है, और धीरे-धीरे बहु-चरण चर गति ड्राइव में विस्तार किया है।उदाहरण के लिए, लोग इन्वर्टर एयर कंडीशनर का उपयोग करते हैं, एयर कंडीशनर की परिचालन क्षमता में सुधार के लिए आधुनिक स्थायी चुंबक मोटर तकनीक का उपयोग करते हैं, धीरे-धीरे एयर कंडीशनर मोटर की मात्रा कम करते हैं, और एयर कंडीशनर के कारण होने वाले शोर को कम करते हैं।

2.लिफ्ट बाजार में स्थायी चुंबक विद्युत यांत्रिक प्रौद्योगिकी का अनुप्रयोग

लगभग 10 वर्षों के लिए लिफ्ट बाजार में स्थायी चुंबक मोटर चर गति प्रणाली का उपयोग किया गया है।उदाहरण के लिए, लिफ्ट ट्रैक्शन मशीन के रूप में कम गति वाली दुर्लभ पृथ्वी स्थायी चुंबक मोटर का उपयोग करके, दुर्लभ पृथ्वी स्थायी चुंबक मोटर का उपयोग लिफ्ट को 20% विद्युत ऊर्जा के उपयोग से बचा सकता है।आधुनिक स्थायी चुंबक मोटर्स का उपयोग आमतौर पर बड़े लोड परिवर्तन और उच्च गति समायोजन आवश्यकताओं के साथ चर-गति ड्राइव सिस्टम के क्षेत्र में किया जाता है।

3.औद्योगिक और खनन उद्यमों में स्थायी चुंबक विद्युत यांत्रिक प्रौद्योगिकी का अनुप्रयोग

स्थायी चुंबक मोटर्स के विकास के साथ, बड़े टोक़ स्थायी चुंबक मोटर्स को अच्छी तरह से विकसित किया गया है, विशेष रूप से बाजार पर स्थायी चुंबक चर आवृत्ति मोटर्स के सफल प्रक्षेपण ने भारी औद्योगिक और खनन उद्यमों को नए विकल्प दिए हैं।चूंकि स्थायी चुंबक मोटर का आउटपुट टॉर्क काफी बड़ा होता है, इसलिए मैकेनिकल ट्रांसमिशन का उपयोग कम हो जाता है और गति नियंत्रित होती है।यह कम गति से चल सकता है।इसलिए, द्रव युग्मन का उपयोग समाप्त हो जाता है, जो संबंधित उपकरणों की खरीद और उपरोक्त दो उपकरणों के रखरखाव की लागत को बचाता है, जिससे सुरक्षा जोखिम कम हो जाता है, इसलिए कई औद्योगिक और खनन उद्यमों में स्थायी चुंबक चर आवृत्ति मोटर बहुत लोकप्रिय है .इसकी चर आवृत्ति गति विनियमन फ़ंक्शन के कारण, यह उपयोगकर्ताओं को उत्पादन क्षमता में सुधार करने और विद्युत ऊर्जा बचाने के लिए एक मजबूत गारंटी प्रदान करता है।इसलिए, भविष्य में अपने उपकरणों को अपग्रेड करने के लिए औद्योगिक और खनन उद्यमों के लिए आधुनिक स्थायी चुंबक चर आवृत्ति मोटर्स एक आवश्यक विकल्प हैं।

स्थायी चुंबक तुल्यकालिक मोटर की रोटर चुंबकीय सर्किट संरचना अलग है, इसलिए मोटर की संचालन विशेषताओं और नियंत्रण प्रणाली भी अलग हैं।रोटर पर स्थायी चुंबक की विभिन्न स्थितियों के अनुसार, स्थायी चुंबक तुल्यकालिक मोटर्स को मुख्य रूप से सतह प्रकार और आंतरिक प्रकार में विभाजित किया जा सकता है।सतह-प्रकार स्थायी चुंबक तुल्यकालिक मोटर में, स्थायी चुंबक आमतौर पर टाइल के आकार के होते हैं और रोटर कोर की बाहरी सतह पर स्थित होते हैं।इस मोटर की महत्वपूर्ण विशेषता यह है कि सीधी और ऑर्थोगोनल कुल्हाड़ियों के मुख्य अधिष्ठापन बराबर होते हैं;आंतरिक स्थायी चुंबक रोटर के अंदर स्थित होता है, और स्थायी चुंबक की बाहरी सतह और स्टेटर कोर के आंतरिक चक्र के बीच फेरोमैग्नेटिक सामग्री से बना एक पोल टुकड़ा होता है, जो स्थायी चुंबक की रक्षा कर सकता है।इस स्थायी चुंबक मोटर की महत्वपूर्ण विशेषता यह है कि सीधे और चतुष्कोणीय अक्षों के मुख्य अधिष्ठापन समान नहीं होते हैं।इसलिए, इन दोनों मोटरों का प्रदर्शन अलग है।

मैं सिंहावलोकन

मोटर दुर्लभ पृथ्वी नियोडिमियम आयरन बोरान स्थायी चुंबक सामग्री से उत्साहित है और एक स्थायी चुंबक विशेष आवृत्ति कनवर्टर के साथ आपूर्ति की जाती है।इसमें बड़े स्टार्टिंग टॉर्क, वाइड स्पीड रेंज, कॉम्पैक्ट स्ट्रक्चर, छोटे आकार, हल्के वजन, कम शोर, उच्च शक्ति कारक और उच्च दक्षता की विशेषताएं हैं।यह उच्च दक्षता और ऊर्जा की बचत करने वाले एयर कंप्रेशर्स के लिए एक आदर्श शक्ति विकल्प है।तकनीकी आवश्यकताएं और पैरामीटर इस प्रकार हैं:

1. मोटर निम्नलिखित परिस्थितियों में सामान्य रूप से काम कर सकती है:

1.1 परिवेश का तापमान 40 ℃ से अधिक नहीं है;

1.2 सापेक्ष आर्द्रता ≤90%;

1.3 ऊंचाई 1000 मीटर से अधिक नहीं है।

2. उपयोगकर्ता की आवश्यकताओं के अनुसार मोटर का रेटेड वोल्टेज 380V है।

3. मोटर का संदर्भ कार्य प्रणाली: S1।

4. इन्सुलेशन ग्रेड: एफ ग्रेड।

5. सुरक्षा स्तर: IP55।

6. मोटर संरचना और स्थापना प्रकार: बी 3, बी 35।

7. मोटर आउटलेट आधार के शीर्ष पर स्थित है, या यह उपयोगकर्ता की आवश्यकताओं के अनुसार आधार के दाएं या बाएं स्थित हो सकता है।

8. मोटर सेवा कारक: 1.15, 1.2 (या तकनीकी समझौते के अनुसार)।

द्वितीय।निरीक्षण

1. उपयोग करने से पहले, कृपया परिवहन के दौरान क्षति के लिए मोटर की उपस्थिति की सावधानीपूर्वक जांच करें, और जांचें कि नेमप्लेट पैरामीटर (पावर, वोल्टेज, गति, आदि) ऑर्डर के अनुरूप हैं या नहीं।

2. जांचें कि मोटर के फास्टनर ढीले हैं या नहीं।

3. मोटर शाफ्ट को हाथ से घुमाकर देखें कि कहीं कोई जाम तो नहीं है।

तृतीय। हेअवधि और उपयोग

1. मोटर के सक्रिय होने से पहले, मोटर के घूमने की दिशा की पुष्टि करें, और जांचें कि यांत्रिक स्थापना और विद्युत कनेक्शन सुरक्षित और विश्वसनीय हैं या नहीं।

2. यदि ऑपरेशन के दौरान मोटर में असामान्य शोर या कंपन पाया जाता है, तो कृपया ऑपरेशन को तुरंत बंद कर दें और बिजली की आपूर्ति काट दें।मोटर और कंप्रेसर की जाँच करें, और समस्या निवारण के बाद इसे फिर से चालू करें।

3. यदि ऑपरेशन के दौरान मोटर का तापमान असामान्य पाया जाता है, तो कृपया मोटर को बंद कर दें और तुरंत बिजली काट दें, मोटर और कंप्रेसर की जांच करें, और फिर समस्या निवारण के बाद इसे फिर से उपयोग में लाएं।
