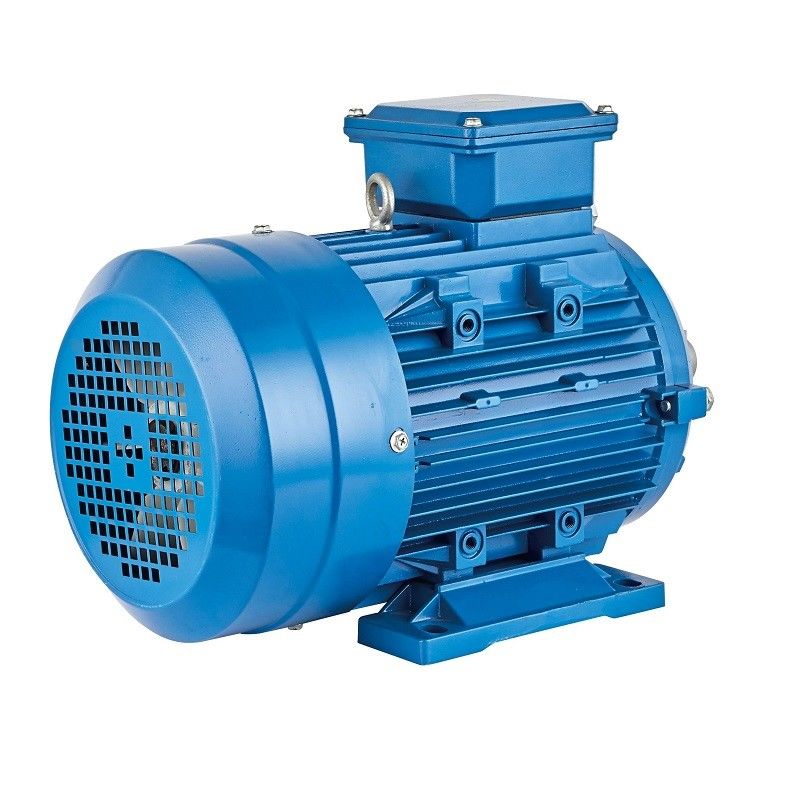

160kw चर गति तुल्यकालिक मोटर

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स पर कई फायदे प्रदान करते हैं, जिनमें निम्न शामिल हैं:

उच्च दक्षता: रोटर तांबे के नुकसान की अनुपस्थिति और वाइंडिंग के नुकसान को कम करने के कारण पीएमएसी मोटर्स अत्यधिक कुशल हैं।वे 97% तक की दक्षता प्राप्त कर सकते हैं, जिसके परिणामस्वरूप महत्वपूर्ण ऊर्जा बचत होती है।

उच्च शक्ति घनत्व: पीएमएसी मोटर्स में अन्य मोटर प्रकारों की तुलना में उच्च शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की प्रति यूनिट अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहाँ स्थान सीमित है।

उच्च टोक़ घनत्व: पीएमएसी मोटर्स में एक उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे प्रति यूनिट आकार और वजन में अधिक टोक़ का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है।

कम रखरखाव: चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में उनका जीवनकाल लंबा होता है।

बेहतर नियंत्रण: पीएमएसी मोटर्स में अन्य मोटर प्रकारों की तुलना में बेहतर गति और टॉर्क नियंत्रण होता है, जो उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां सटीक नियंत्रण की आवश्यकता होती है।

ईएमएफ और टोक़ समीकरण

एक तुल्यकालिक मशीन में, प्रति चरण प्रेरित औसत EMF को एक तुल्यकालिक मोटर में गतिशील प्रेरित EMF कहा जाता है, प्रत्येक कंडक्टर द्वारा प्रति क्रांति में कटौती Pϕ वेबर है

तब एक चक्कर पूरा करने में लगने वाला समय 60/N सेकंड है

प्रति कंडक्टर प्रेरित औसत ईएमएफ का उपयोग करके गणना की जा सकती है

(PϕN / 60) x Zph = (PϕN / 60) x 2Tph

जहाँ Tph = Zph / 2

इसलिए, प्रति चरण औसत EMF है,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

जहां टीपीएच = नहीं।प्रति चरण श्रृंखला में जुड़े हुए मोड़

ϕ = फ्लक्स/पोल वेबर में

पी = नहीं।डंडे का

एफ = हर्ट्ज में आवृत्ति

जेडपीएच = नहीं।प्रति चरण श्रृंखला में जुड़े कंडक्टरों की।= Zph/3

EMF समीकरण स्टेटर पर कॉइल्स और कंडक्टरों पर निर्भर करता है।इस मोटर के लिए वितरण कारक Kd और पिच कारक Kp पर भी विचार किया जाता है।

इसलिए, ई = 4 x ϕ xfx Tph xKd x Kp

एक स्थायी चुंबक तुल्यकालिक मोटर का टॉर्क समीकरण इस प्रकार दिया गया है,

टी = (3 x Eph x Iph x sinβ) / ωm

सरफेस-माउंटेड पीएमएसएम

इस निर्माण में चुंबक को रोटर की सतह पर लगाया जाता है।यह उच्च गति वाले अनुप्रयोगों के लिए अनुकूल है, क्योंकि यह मजबूत नहीं है।यह एक समान वायु अंतराल प्रदान करता है क्योंकि स्थायी चुंबक और वायु अंतर की पारगम्यता समान होती है।कोई अनिच्छा टोक़, उच्च गतिशील प्रदर्शन, और रोबोटिक्स और टूल ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त।

दफन पीएमएसएम या आंतरिक पीएमएसएम

इस प्रकार के निर्माण में, स्थायी चुंबक को रोटर में एम्बेड किया जाता है जैसा कि नीचे चित्र में दिखाया गया है।यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है और मजबूत हो जाता है।अनिच्छा टोक़ मोटर की सामर्थ्य के कारण है।
