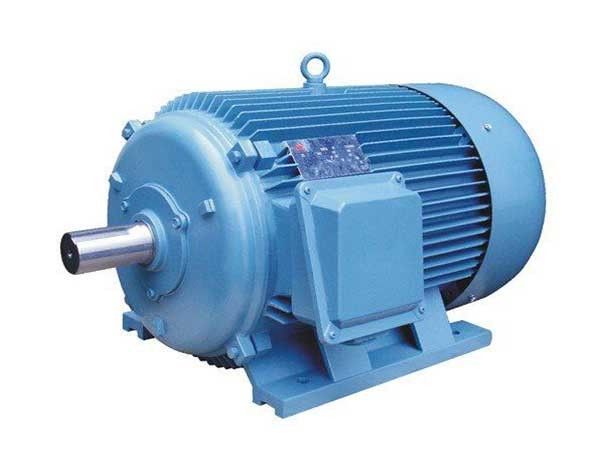

शीतलन टावर के लिए कम रखरखाव चर गति स्थायी चुंबक मोटर

कई प्रकार के स्थायी चुंबक सिंक्रोनस मोटर्स हैं, which can be divided into sine wave permanent magnet synchronous motors and trapezoidal wave permanent magnet synchronous motors according to the waveform of the stator winding induced electromotive forceटच स्क्रीन के रखरखाव की संरचना में मशीन उपकरण उपकरण की संरचना में,इस्तेमाल किया गया सीनस वेव स्थायी चुंबक सिंक्रोनस मोटर का स्टेटर तीन चरण के घुमाव और लोहे के कोर से बना हैआर्मचर की घुमावें अक्सर वाई के आकार में जुड़ी होती हैं और छोटी दूरी पर वितरित घुमावों का उपयोग किया जाता हैः वायु अंतराल क्षेत्र एक साइन तरंग के रूप में डिज़ाइन किया गया है,एक सीनस वेव काउंटर इलेक्ट्रोमोटिव बल उत्पन्न करने के लिएरोटर विद्युत उत्तेजना के स्थान पर स्थायी चुंबक का प्रयोग करता है।

1मोटर नियंत्रण विधि

वर्तमान में मुख्य रूप से तीन-चरण सिंक्रोनस मोटर्स के लिए दो नियंत्रण विधियां हैं, एक एक अन्य नियंत्रण प्रकार है (जिसे आवृत्ति ओपन-लूप नियंत्रण के रूप में भी जाना जाता है);दूसरा एक स्व-नियंत्रण प्रकार है (जिसे आवृत्ति बंद-लूप नियंत्रण भी कहा जाता है)अन्य नियंत्रण विधि मुख्य रूप से N # I-भाग बिजली की आपूर्ति की आवृत्ति को स्वतंत्र रूप से नियंत्रित करके रोटर की गति को समायोजित करती है।यह रोटर की स्थिति की जानकारी जानने की जरूरत नहीं है, और एक निरंतर वोल्टेज-आवृत्ति अनुपात के साथ एक ओपन-लूप नियंत्रण योजना का अक्सर उपयोग किया जाता है।स्व-नियंत्रित स्थायी चुंबक सिंक्रोनस मोटर भी बाहरी बिजली की आपूर्ति की आवृत्ति को बदलकर रोटर की गति को समायोजित करता हैअन्य नियंत्रण प्रकार के विपरीत, बाहरी बिजली की आपूर्ति की आवृत्ति में परिवर्तन रोटर की स्थिति जानकारी से संबंधित है।जितना अधिक स्टेटर ऊर्जा आवृत्तिरोटर की गति को स्टेटर वाइंडिंग पर लागू वोल्टेज (या धारा) की आवृत्ति को बदलकर समायोजित किया जाता है।

क्योंकि स्व-नियंत्रित सिंक्रोनस मोटर में अन्य-नियंत्रित सिंक्रोनस मोटर की आउट-ऑफ-स्टेप और दोलन समस्याएं नहीं हैं,और स्थायी चुंबक सिंक्रोनस मोटर के स्थायी चुंबक में ब्रश और कम्यूटेटर नहीं हैं, जो रोटर की मात्रा और गुणवत्ता को कम करता है और सिस्टम की प्रतिक्रिया गति और गति सीमा में सुधार करता है, इसलिए हम एक स्व-नियंत्रित एसी स्थायी चुंबक सिंक्रोनस मोटर का उपयोग करते हैं।जब तीन चरण सममित बिजली की आपूर्ति तीन चरण सममित घुमाव के लिए जोड़ा जाता है, एक सिंक्रोनस घूर्णन स्टेटर चुंबकीय क्षेत्र स्वाभाविक रूप से उत्पन्न किया जाएगा।सिंक्रोनस मोटर रोटर की घूर्णन गति सख्ती से बाहरी बिजली की आपूर्ति की आवृत्ति के साथ सिंक्रनाइज़ है और भार के आकार के साथ कुछ नहीं करना है.

2पीएमएसएम मोटर का सिद्धांत

पीएमएसएम स्थायी चुंबक सिंक्रोनस मोटर का संक्षिप्त नाम है।एक पीएमएसएम मोटर के संचालन का सिद्धांत एक स्थायी चुंबक रोटर के चुंबकीय क्षेत्रों और स्टेटर घुमावदार धाराओं के बीच बातचीत पर आधारित है.

पीएमएसएम मोटर के स्टेटर में कई घुमाव होते हैं जो एक तीन-चरण एसी बिजली स्रोत द्वारा संचालित होते हैं।ऊर्जायुक्त घुमावदार चुंबकीय क्षेत्र उत्पन्न करता है जो रोटर पर स्थायी चुंबकों के साथ बातचीत करता हैस्टैटर की घुमावदार धाराओं को रोटर की स्थिति के साथ सिंक्रनाइज़ किया जाना चाहिए ताकि टॉर्क उत्पादन बनाए रखा जा सके।

पीएमएसएम मोटर एक सिंक्रोनस मोटर है, जिसका अर्थ है कि रोटर स्टेटर क्षेत्र के समान आवृत्ति पर घूमता है।मोटर की गति सीधे एसी बिजली स्रोत की आवृत्ति और स्टेटर में डंडे की संख्या के आनुपातिक है.

पीएमएसएम मोटर एक उच्च कुशल और सटीक मोटर है जिसका व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है, जैसे कि इलेक्ट्रिक वाहन, रोबोटिक्स और औद्योगिक स्वचालन।

पीएम मोटर की कार्य प्रक्रिया इस प्रकार है:

PM मोटर्स के मुख्य चुंबकीय क्षेत्र की स्थापनाः उत्तेजना घुमाव को ध्रुवों के बीच एक उत्तेजना चुंबकीय क्षेत्र स्थापित करने के लिए एक DC उत्तेजना धारा के साथ आपूर्ति की जाती है, अर्थात,मुख्य चुंबकीय क्षेत्र स्थापित है.

पीएम मोटर्स का धारावाहिक कंडक्टर: तीन-चरण सममित आर्मचर वाइंडिंग एक पावर वाइंडिंग के रूप में कार्य करता है और प्रेरित संभावित या प्रेरित धारा का वाहक बन जाता है।

3 PM मोटर्स की काटने की गति: मुख्य मोटर रोटर को घूमने के लिए खींचती है (मोटर में यांत्रिक ऊर्जा का इनपुट), and the excitation magnetic field between polarities rotates with the shaft and cuts the stator winter phase winding in sequence (equivalent to the conductor of the winding reverse cutting the excitation field )

4 PM मोटर्स की वैकल्पिक क्षमता का उत्पादनः आर्मचर वाइंडिंग और मुख्य चुंबकीय क्षेत्र के बीच सापेक्ष काटने की गति के कारण,एक तीन चरण सममित वैकल्पिक संभावित आकार और दिशा में आवधिक परिवर्तन के साथ आर्मचर घुमाव में प्रेरित किया जाएगासीसा के तार के माध्यम से एसी शक्ति प्रदान की जा सकती है।

5 पीएम मोटर्स का आदान-प्रदान और सममितिः घूर्णी चुंबकीय क्षेत्र की आदान-प्रदान ध्रुवीयता के कारण, प्रेरित क्षमता की ध्रुवीयता आदान-प्रदान होती है,और अनुप्रेषित क्षमता के तीन चरण समरूपता आर्मचर घुमाव की समरूपता के कारण गारंटी है.

स्थायी चुंबक प्रत्यक्ष ड्राइव संरचना और फायदेः

स्थायी चुंबक प्रत्यक्ष ड्राइव मोटर चर आवृत्ति वेक्टर नियंत्रण प्रौद्योगिकी, कम गति और उच्च टोक़ प्रत्यक्ष ड्राइव प्रौद्योगिकी, और बुद्धिमान नियंत्रण प्रौद्योगिकी को अपनाता है।इसकी संरचना सरल है और इसमें उच्च दक्षता और कम खपत की विशेषताएं हैं।, कम गति और उच्च टोक़, उच्च विश्वसनीयता और रखरखाव मुक्त, उच्च कठोरता और तेजी से प्रतिक्रिया और स्नेहन की कोई जरूरत नहीं है।और छोटे कंपन बहुत दैनिक रखरखाव और मरम्मत के कार्यभार को कम, श्रम और सामग्री की लागत को बचाने के लिए उपयुक्त है।

मुख्य लाभ:

(1) स्थायी चुंबक प्रत्यक्ष ड्राइव मोटर सीधे लोड को चलाता है, जिससे रेड्यूसर की आवश्यकता समाप्त हो जाती है। इसकी संरचना सरल और विश्वसनीय है और मूल रूप से रखरखाव मुक्त है।

(2) रिड्यूसर और ट्रांसमिशन शाफ्ट को हटा दिया जाता है, और सिस्टम ट्रांसमिशन दक्षता 0 है।93. नामित आवृत्ति से नीचे काम करते समय इसमें स्थिर टोक़ विशेषताएं होती हैं, जो उपकरण की भारी भार स्टार्टअप आवश्यकताओं को पूरा करती हैं और उपकरण संचालन को अधिक ऊर्जा-बचत बनाती हैं.

(3) उपकरण एक छोटी जगह पर कब्जा कर लेता है और स्नेहन तेल और reducer स्पेयर पार्ट्स का उपभोग नहीं करता है।

(4) फ्रीक्वेंसी कन्वर्टर कंट्रोल सॉफ्ट स्टार्ट प्राप्त कर सकता है, लोड उपकरण पर प्रभाव को कम कर सकता है और इसकी सेवा जीवन को बढ़ा सकता है।

(5) कम भार की स्थिति में, बेहतर ऊर्जा-बचत प्रभाव प्राप्त करने के लिए ऑपरेटिंग आवृत्ति को उचित रूप से कम किया जा सकता है।
