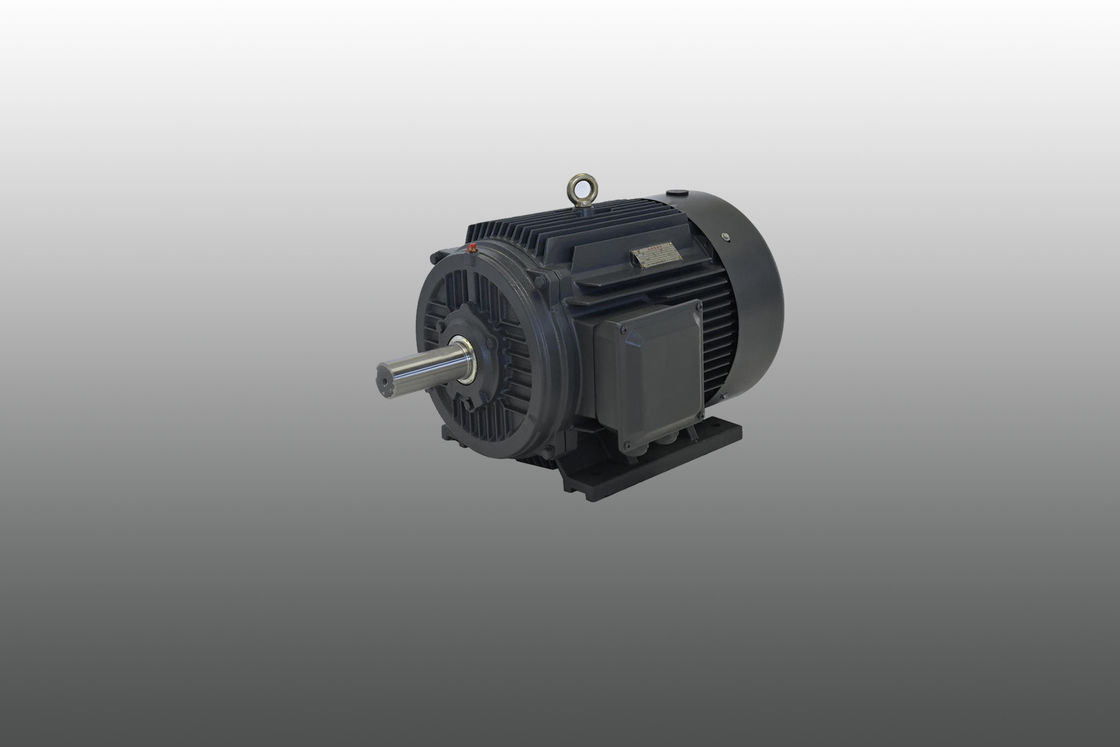

उच्च टोक़ स्थायी चुंबक मोटर ऊर्जा की बचत तरल ठंडा

पीएमएसीएम की विशिष्ट विशेषता है कि उनके रोटर के भीतर स्थायी चुंबक स्टेटर घुमावों के घूर्णन चुंबकीय क्षेत्र (आरएमएफ) द्वारा कार्य करते हैं, और घूर्णन गति में खारिज कर दिए जाते हैं।यह अन्य रोटर से एक विचलन है, जहां चुंबकीय बल को रोटर आवास में प्रेरित या उत्पन्न किया जाना चाहिए, जिसके लिए अधिक धारा की आवश्यकता होती है। इसका मतलब है कि पीएमएसीएम आम तौर पर प्रेरण मोटर्स की तुलना में अधिक कुशल होते हैं,चूंकि रोटर का चुंबकीय क्षेत्र स्थायी है और इसके उत्पादन के लिए बिजली के स्रोत का उपयोग करने की आवश्यकता नहीं हैइसका अर्थ यह भी है कि इनको काम करने के लिए एक चर आवृत्ति ड्राइव (वीएफडी, या पीएम ड्राइव) की आवश्यकता होती है, जो एक नियंत्रण प्रणाली है जो इन मोटर्स द्वारा उत्पादित टॉर्क को चिकनी करती है।रोटर रोटेशन के कुछ चरणों में स्टेटर घुमाव के लिए चालू और बंद स्विच करके, पीएम ड्राइव एक साथ टॉर्क और वर्तमान को नियंत्रित करता है और रोटर की स्थिति की गणना करने के लिए इन आंकड़ों का उपयोग करता है, और इसलिए शाफ्ट आउटपुट की गति। वे सिंक्रोनस मशीनें हैं,क्योंकि उनकी घूर्णन गति आरएमएफ की गति से मेल खाती हैये मशीनें अपेक्षाकृत नई हैं और अभी भी अनुकूलित की जा रही हैं, इसलिए किसी भी PMACM का विशिष्ट संचालन, अभी के लिए, प्रत्येक डिजाइन के लिए अनिवार्य रूप से अद्वितीय है।

ईएमएफ और टोक़ समीकरण

एक सिंक्रोनस मशीन में, प्रति चरण प्रेरित औसत ईएमएफ को गतिशील ईएमएफ कहा जाता है, एक सिंक्रोनस मोटर में, प्रत्येक कंडक्टर द्वारा प्रति मोड़ काटा जाने वाला प्रवाह पीएफ वेबर है

तो एक मोड़ को पूरा करने के लिए लिया समय 60/N सेकंड है

प्रति कंडक्टर औसत ईएमएफ प्रेरित गणना की जा सकती है

(PφN / 60) x Zph = (PφN / 60) x 2Tph

जहां Tph = Zph / 2

इसलिए प्रति चरण औसत ईएमएफ है,

= 4 x φ x Tph x PN/120 = 4φfTph

जहां Tph = प्रति चरण श्रृंखला में जुड़े मोड़ की संख्या

φ = वेबर में प्रवाह/ध्रुव

पी= संख्या

F= हर्ट्ज में आवृत्ति

Zph = संख्या. प्रति चरण श्रृंखला में जुड़े कंडक्टरों की = Zph/3

ईएमएफ समीकरण स्टेटर पर कॉइल और कंडक्टरों पर निर्भर करता है। इस मोटर के लिए, वितरण कारक केडी और पिच कारक केपी को भी माना जाता है।

इस प्रकार, E = 4 x φ x f x Tph xKd x Kp

एक स्थायी चुंबक सिंक्रोनस मोटर का टोक़ समीकरण इस प्रकार दिया गया है,

T = (3 x Eph x Iph x sinβ) / ωm

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स की तुलना में कई फायदे प्रदान करते हैं, जिनमें शामिल हैंः

उच्च दक्षताः पीएमएसी मोटर्स रोटर तांबे के नुकसान की अनुपस्थिति और कम घुमावदार नुकसान के कारण अत्यधिक कुशल हैं। वे 97% तक दक्षता प्राप्त कर सकते हैं,जिसके परिणामस्वरूप ऊर्जा की महत्वपूर्ण बचत होती है.

उच्च शक्ति घनत्वः PMAC मोटर्स में अन्य मोटर प्रकारों की तुलना में अधिक शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थान सीमित है.

उच्च टोक़ घनत्व: पीएमएसी मोटर्स में उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की प्रति इकाई अधिक टोक़ का उत्पादन कर सकते हैं। यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है.

कम रखरखावः चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में अधिक जीवन काल होता है।

बेहतर नियंत्रणः अन्य मोटर प्रकारों की तुलना में पीएमएसी मोटर्स में गति और टोक़ नियंत्रण बेहतर होता है, जिससे उन्हें उन अनुप्रयोगों के लिए आदर्श बना दिया जाता है जहां सटीक नियंत्रण की आवश्यकता होती है।

पर्यावरण के अनुकूलः पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं,जो अन्य मोटर प्रकारों की तुलना में पुनर्नवीनीकरण करने में आसान हैं और कम अपशिष्ट पैदा करते हैं.

कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित कई अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं।

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.

हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित गति नियंत्रण रेंज भी आपको मोटर के नामित का पूरा लाभ उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.

शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स

बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।

अनुप्रयोग:

स्थायी चुंबक सिंक्रोनस मोटर्स को फ्रीक्वेंसी कन्वर्टर्स के साथ जोड़कर सबसे अच्छी ओपन लूप स्टेपलेस स्पीड कंट्रोल सिस्टम बनाया जा सकता है।जो व्यापक रूप से पेट्रोकेमिकल में गति नियंत्रण ट्रांसमिशन उपकरण के लिए इस्तेमाल किया गया है, रासायनिक फाइबर, कपड़ा, मशीनरी, इलेक्ट्रॉनिक्स, कांच, रबर, पैकेजिंग, मुद्रण, कागज बनाने, मुद्रण और रंगाई, धातु विज्ञान और अन्य उद्योग।

स्व-संवेदन बनाम बंद-लूप संचालन

ड्राइव प्रौद्योगिकी में हालिया प्रगति मानक एसी ड्राइव को ′′स्व-निदान′′ करने और मोटर चुंबक की स्थिति को ट्रैक करने की अनुमति देती है। एक बंद-लूप प्रणाली आमतौर पर प्रदर्शन को अनुकूलित करने के लिए जेड-पल्स चैनल का उपयोग करती है।कुछ दिनचर्या के माध्यम से, ड्राइव ए/बी चैनलों को ट्रैक करके और जेड-चैनल के साथ त्रुटियों के लिए सुधार करके मोटर चुंबक की सटीक स्थिति जानता है।चुंबक की सटीक स्थिति जानने से इष्टतम दक्षता के परिणामस्वरूप इष्टतम टोक़ उत्पादन की अनुमति मिलती है.

पीएम मोटर्स के प्रवाह को कमजोर/गहन करना

एक स्थायी चुंबक मोटर में प्रवाह चुंबकों द्वारा उत्पन्न होता है। प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।वृद्धि या प्रवाह क्षेत्र को तेज मोटर अस्थायी रूप से टोक़ उत्पादन बढ़ाने के लिए अनुमति देगा. प्रवाह क्षेत्र का विरोध करने से मोटर के विद्यमान चुंबकीय क्षेत्र को शून्य कर दिया जाएगा। कम चुंबकीय क्षेत्र टॉर्क उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज मोटर को उच्च आउटपुट गति पर काम करने के लिए धक्का देने के लिए वोल्टेज को मुक्त करता है. दोनों प्रकार के संचालन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है। मोटर नियंत्रक द्वारा दी गई डी-अक्ष के माध्यम से मोटर करंट की दिशा वांछित प्रभाव को निर्धारित करती है।

पीएमएसी मोटर्स के फायदे
पीएमएसी मोटर्स का मुख्य लाभ उनकी दक्षता में निहित है। वे चुंबकीय क्षेत्र उत्पन्न करने के लिए किसी भी विद्युत धारा की आवश्यकता के बिना काम करते हैं। परिणामस्वरूप,वे कम विद्युत हानि का अनुभव करते हैं जो आमतौर पर पारंपरिक एसी सिंक्रोनस मोटर्स में पाए जाते हैंइस बढ़ी हुई दक्षता से गर्मी का उत्पादन कम होता है, जिससे मोटर का जीवनकाल और विश्वसनीयता में सुधार होता है।

अपनी दक्षता के अलावा, पीएमएसी कई अन्य लाभ प्रदान करते हैं। वे एक उच्च टोक़ क्षमता का दावा करते हैं और टोक़ का बेहतर उपयोग प्राप्त करते हैं, जिससे तेजी से त्वरण की सुविधा होती है। इसके अलावा,उनकी कॉम्पैक्ट डिजाइन, उच्च टोक़ घनत्व और हल्के निर्माण उन्हें प्रदर्शन आउटपुट को कम किए बिना छोटे स्थानों में स्थापित करने की अनुमति देते हैं।पीएमएसी मोटर्स गति की एक विस्तृत श्रृंखला में एक उच्च निरंतर टोक़ बनाए रखने में उत्कृष्ट हैं, रोटर जड़ता में कमी और लोड के तहत गतिशील प्रदर्शन में वृद्धि का लाभ उठाता है।

पीएमएसी मोटर्स कम गति पर उच्च दक्षता प्राप्त करने में सक्षम होते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त होते हैं जिन्हें कम गति के संचालन की आवश्यकता होती है, जैसे कि प्रशंसक और पंप।
