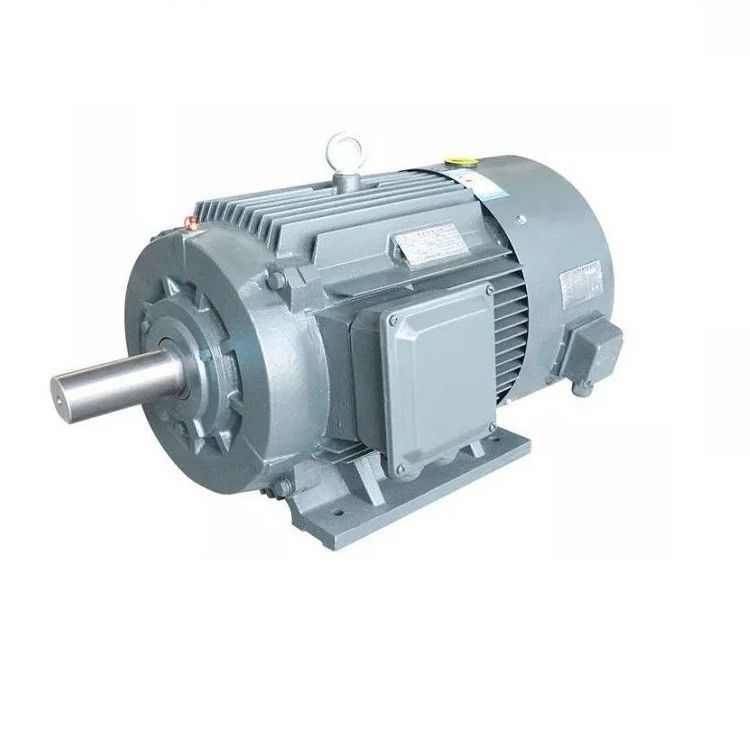

उच्च दक्षता स्थायी चुंबक तुल्यकालिक मोटर IP54 उच्च टोक़ घनत्व

लाभ

स्थायी चुंबक सिंक्रोनस मोटर के लाभों में शामिल हैंः

किसी भी गति पर उच्च दक्षता प्रदान करता है

विभिन्न पैकेजों में छोटे आकार में उपलब्ध है

रखरखाव और स्थापना एक प्रेरण मोटर की तुलना में बहुत आसान है

कम गति पर पूर्ण टोक़ बनाए रखने में सक्षम

उच्च दक्षता और विश्वसनीयता

चिकनी टोक़ और गतिशील प्रदर्शन देता है

नुकसान

स्थायी चुंबक सिंक्रोनस मोटर्स के नुकसान हैंः

इन प्रकार के मोटर्स प्रेरण मोटर्स की तुलना में बहुत महंगे हैं

किसी तरह शुरू करने के लिए मुश्किल है क्योंकि वे स्वयं शुरू मोटर नहीं हैं।

ईएमएफ और टोक़ समीकरणः

एक सिंक्रोनस मशीन में, प्रति चरण प्रेरित औसत ईएमएफ को गतिशील ईएमएफ कहा जाता है, एक सिंक्रोनस मोटर में, प्रत्येक कंडक्टर द्वारा प्रति मोड़ काटा जाने वाला प्रवाह पीएफ वेबर है

तो एक मोड़ को पूरा करने के लिए लिया समय 60/N सेकंड है

प्रति कंडक्टर औसत ईएमएफ प्रेरित गणना की जा सकती है

(PφN / 60) x Zph = (PφN / 60) x 2Tph

जहां Tph = Zph / 2

इसलिए प्रति चरण औसत ईएमएफ है,

= 4 x φ x Tph x PN/120 = 4φfTph

जहां Tph = प्रति चरण श्रृंखला में जुड़े मोड़ की संख्या

φ = वेबर में प्रवाह/ध्रुव

पी= संख्या

F= हर्ट्ज में आवृत्ति

Zph = संख्या. प्रति चरण श्रृंखला में जुड़े कंडक्टरों की = Zph/3

ईएमएफ समीकरण स्टेटर पर कॉइल और कंडक्टरों पर निर्भर करता है। इस मोटर के लिए, वितरण कारक केडी और पिच कारक केपी को भी माना जाता है।

इस प्रकार, E = 4 x φ x f x Tph xKd x Kp

एक स्थायी चुंबक सिंक्रोनस मोटर का टोक़ समीकरण इस प्रकार दिया गया है,

T = (3 x Eph x Iph x sinβ) / ωm

सतह पर लगाए गए पीएमएसएम

इस संरचना में, चुंबक रोटर की सतह पर लगाया जाता है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है, क्योंकि यह मजबूत नहीं है।यह एक समान हवा अंतर प्रदान करता है क्योंकि स्थायी चुंबक की पारगम्यता और हवा अंतर एक ही हैकोई अनिच्छा टोक़ नहीं, उच्च गतिशील प्रदर्शन, और रोबोटिक्स और उपकरण ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त है।

दफन PMSM या आंतरिक PMSM

इस प्रकार के निर्माण में, स्थायी चुंबक को नीचे दिए गए चित्र में दिखाए अनुसार रोटर में एम्बेडेड किया जाता है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है और मजबूत हो जाता है।अनिच्छा टोक़ मोटर के उभरने के कारण है.
