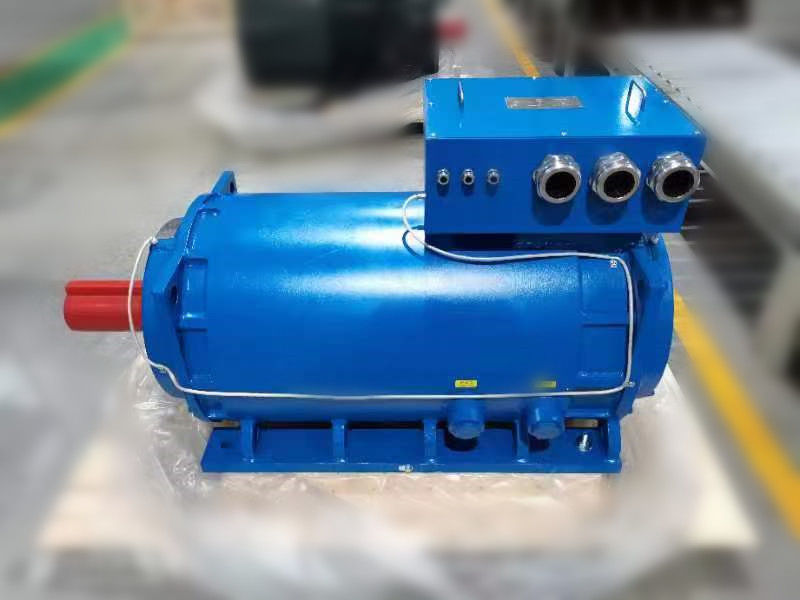

स्थिति नियंत्रण बंद लूप एनडीएफईबी रेयर अर्थ इलेक्ट्रिक चुंबक मोटर

स्थायी चुंबक सिंक्रोनस मोटर क्या है?

स्थायी चुंबक सिंक्रोनस मोटर मुख्य रूप से स्टेटर, रोटर, चेसिस, सामने-पीछे कवर, बीयरिंग आदि से बना है।स्टेटर की संरचना आम असिंक्रोनस मोटर्स के समान है, और स्थायी चुंबक सिंक्रोनस मोटर और अन्य प्रकार के मोटर्स के बीच मुख्य अंतर इसके रोटर है।

स्थायी चुंबक सामग्री के साथ पूर्व चुंबकीय (चुंबकीय चार्ज) चुंबक सतह पर या मोटर के स्थायी चुंबक के अंदर, मोटर के लिए आवश्यक हवा अंतर चुंबकीय क्षेत्र प्रदान करता है।इस रोटर संरचना प्रभावी ढंग से मोटर की मात्रा को कम कर सकते हैं, नुकसान को कम करें और दक्षता में सुधार करें।

स्थायी चुंबक मोटर के तकनीकी लाभों के सिद्धांत का विश्लेषण

एक स्थायी चुंबक सिंक्रोनस मोटर का सिद्धांत इस प्रकार है: मोटर के स्टेटर में तीन चरण की धारा में घुमावदार, पास-इन धारा के बाद,यह मोटर के स्टेटर घुमाव के लिए एक घूर्णन चुंबकीय क्षेत्र का गठन करेगाचूंकि रोटर स्थायी चुंबक के साथ स्थापित है, स्थायी चुंबक का चुंबकीय ध्रुव तय है,एक ही चरण के चुंबकीय ध्रुवों के सिद्धांत के अनुसार अलग-अलग प्रतिकार को आकर्षित करना, स्टेटर में उत्पन्न घूर्णन चुंबकीय क्षेत्र रोटर को घूमने के लिए प्रेरित करेगा, रोटर की घूर्णन गति स्टेटर में उत्पादित घूर्णन पोल की गति के बराबर है।

चुंबकीय क्षेत्र प्रदान करने के लिए स्थायी चुंबकों के उपयोग के कारण, रोटर प्रक्रिया परिपक्व, विश्वसनीय और लचीला आकार में है, और डिजाइन क्षमता दसियों वाट, मेगावाट तक छोटी हो सकती है।उसी समय, रोटर स्थायी चुंबकों की जोड़ी की संख्या को बढ़ा या घटाकर, मोटर के ध्रुवों की संख्या को बदलना आसान है,जो स्थायी चुंबक सिंक्रोनस मोटर्स की गति सीमा को व्यापक बनाता हैबहुध्रुवीय स्थायी चुंबक रोटरों के साथ, नामित गति एक अंक के रूप में कम हो सकती है, जो साधारण असिंक्रोनस मोटर्स द्वारा प्राप्त करना मुश्किल है।

विशेष रूप से कम गति उच्च शक्ति अनुप्रयोग वातावरण में, स्थायी चुंबक सिंक्रोनस मोटर सीधे एक बहु-ध्रुवीय डिजाइन द्वारा कम गति पर संचालित किया जा सकता है,एक साधारण मोटर प्लस रिड्यूसर की तुलना में, एक स्थायी चुंबक सिंक्रोनस मोटर के फायदे को उजागर किया जा सकता है।

स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल हैः

औद्योगिक मशीनरी: पीएमएसी मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कंप्रेसर, प्रशंसक और मशीन टूल्स। वे उच्च दक्षता, उच्च शक्ति घनत्व,और सटीक नियंत्रण, उन्हें इन अनुप्रयोगों के लिए आदर्श बनाते हैं।

रोबोटिक्स: पीएमएसी मोटर्स का उपयोग रोबोटिक्स और स्वचालन अनुप्रयोगों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।और अन्य गति नियंत्रण प्रणाली.

एचवीएसी सिस्टम: पीएमएसी मोटरों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन प्रणालियों में प्रशंसकों और पंपों में उपयोग किया जाता है.

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोन मोटर: अधिकतम ऊर्जा दक्षता

आंतरिक चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर (आईपीएमएसएम) ट्रैक्शन अनुप्रयोगों के लिए आदर्श मोटर है जहां अधिकतम टोक़ अधिकतम गति पर नहीं होता है।इस प्रकार के मोटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च गतिशीलता और अधिभार क्षमता की आवश्यकता होती है. और यह भी आदर्श विकल्प है यदि आप IE4 और IE5 रेंज में प्रशंसकों या पंपों को संचालित करना चाहते हैं। उच्च खरीद लागत आमतौर पर रन समय पर ऊर्जा बचत के माध्यम से पुनर्प्राप्त की जाती है,बशर्ते कि आप इसे सही चर आवृत्ति ड्राइव के साथ संचालित.

हमारे मोटर-माउंटेड परिवर्तनीय आवृत्ति ड्राइव MTPA (अधिकतम टोक़ प्रति एम्पियर) पर आधारित एक एकीकृत नियंत्रण रणनीति का उपयोग करते हैं।यह आप अधिकतम ऊर्जा दक्षता के साथ अपने स्थायी चुंबक सिंक्रोनस मोटर्स संचालित करने की अनुमति देता है200% का अधिभार, उत्कृष्ट स्टार्टिंग टॉर्क और विस्तारित स्पीड कंट्रोल रेंज भी आपको मोटर के रेटिंग का पूरा फायदा उठाने की अनुमति देते हैं।लागतों की तेजी से वसूली और सबसे कुशल नियंत्रण प्रक्रियाओं के लिए.

शास्त्रीय सर्वो अनुप्रयोगों के लिए बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स

बाहरी चुंबकों के साथ स्थायी चुंबक सिंक्रोनस मोटर्स (एसपीएमएसएम) आदर्श मोटर्स हैं जब आपको उच्च अधिभार और तेजी से त्वरण की आवश्यकता होती है, उदाहरण के लिए क्लासिक सर्वो अनुप्रयोगों में।लम्बी डिजाइन भी कम द्रव्यमान जड़ता के परिणामस्वरूप और अनुकूलित स्थापित किया जा सकता हैहालांकि, एसपीएमएसएम और चर आवृत्ति ड्राइव से युक्त प्रणाली का एक नुकसान इसके साथ जुड़ी लागत है, क्योंकि महंगी प्लग तकनीक और उच्च गुणवत्ता वाले एन्कोडर का अक्सर उपयोग किया जाता है।

स्थायी चुंबक मोटर बिजली की बचत क्यों कर सकता हैः

जब स्थायी चुंबक मोटर के तीन-चरण स्टेटर घुमावों (प्रत्येक 120° विद्युत कोण के अंतर के साथ) एक आवृत्ति बंद के साथ एक तीन-चरण वैकल्पिक धारा के साथ खिलाया जाता है,एक घुमावदार चुंबकीय क्षेत्र है कि एक सिंक्रोनस गति से चलता है उत्पन्न किया जाएगा.

स्थिर अवस्था में, मुख्य ध्रुव चुंबकीय क्षेत्र घूर्णन चुंबकीय क्षेत्र के साथ सिंक्रोनस घूमती है, तो रोटर गति भी सिंक्रोनस गति है,स्टेटर घूर्णन चुंबकीय क्षेत्र और स्थायी चुंबक द्वारा स्थापित मुख्य ध्रुव चुंबकीय क्षेत्र अपेक्षाकृत स्थिर रहते हैं, और वे परस्पर क्रिया करते हैं और विद्युत चुम्बकीय टोक़ उत्पन्न करते हैं, ड्राइव मोटर घूमता है और ऊर्जा रूपांतरण करता है।

स्थायी चुंबक चर आवृत्ति हवा कंप्रेसर एक उच्च दक्षता स्थायी चुंबक मोटर + इन्वर्टर (PM मोटर) को अपनाता है।पेंच मेजबान और उच्च दक्षता स्थायी चुंबक मोटर एक ही मुख्य शाफ्ट साझामोटर का कोई असर नहीं है। , ट्रांसमिशन दक्षता 100% है यह संरचना पारंपरिक मोटर असर विफलता बिंदु को समाप्त करती है और मोटर रखरखाव मुक्त का एहसास करती है।

दुर्लभ पृथ्वी स्थायी चुंबक सामग्री में उत्कृष्ट चुंबकीय गुण होते हैं। चुंबकीकरण के बाद यह अतिरिक्त ऊर्जा के बिना एक मजबूत स्थायी चुंबकीय क्षेत्र स्थापित कर सकता है,जो पारंपरिक मोटर्स के विद्युत उत्तेजना क्षेत्र को बदलने के लिए प्रयोग किया जाता है. , विश्वसनीय संचालन, छोटे आकार, और हल्के। यह न केवल उच्च प्रदर्शन (जैसे अल्ट्रा उच्च दक्षता, अल्ट्रा उच्च गति,और अति-उच्च प्रतिक्रिया गति) पारंपरिक विद्युत उत्तेजना मोटर्स द्वारा बेजोड़ लेकिन यह भी विशेष मोटर्स में बनाया जा सकता है जो विशिष्ट संचालन आवश्यकताओं को पूरा कर सकते हैंजैसे लिफ्ट ट्रैक्शन मोटर्स, ऑटोमोबाइल के लिए विशेष मोटर्स आदि।

The combination of rare earth high-efficiency permanent magnet motor with power electronic technology and microcomputer control technology has improved the performance of the motor and transmission system to a new level:

उच्च दक्षता स्थायी चुंबक चर आवृत्ति मोटर हमेशा किसी भी भार के तहत उच्च दक्षता बनाए रखता है,सामान्य मोटर्स की तुलना में 38% से अधिक ऊर्जा की बचत और प्रेरण चर आवृत्ति मोटर्स के लिए 10% से अधिक ऊर्जा की बचत.

मोटर को बंद करने के बाद, इसे तुरंत शुरू किया जा सकता है, और यह मोटर के जीवन को प्रभावित किए बिना अनंत समय तक शुरू और बंद किया जा सकता है।प्रारंभ करंट पूर्ण भार करंट के 100% से अधिक नहीं है.

क्योंकि स्थायी चुंबक परिवर्तनीय आवृत्ति मोटर कम गति और उच्च आउटपुट टॉर्क के फायदे हैं,इसकी चर आवृत्ति नियंत्रण मोड साधारण प्रेरण चर आवृत्ति मोटर की तुलना में व्यापक हैस्थायी चुंबक परिवर्तनीय आवृत्ति मोटर समान शक्ति वाले मोटर्स की तुलना में मात्रा में 30% छोटा और वजन में 35% हल्का है और इसका रखरखाव आसान है।सहायक तकनीकी उपकरणों के प्रदर्शन और स्तर में सुधार मोटर उद्योग के लिए औद्योगिक संरचना को समायोजित करने के लिए एक महत्वपूर्ण विकास दिशा है।.

वर्तमान में, उच्च दक्षता वाले स्थायी चुंबक चर आवृत्ति मोटर एक पेंच हवा कंप्रेसर ड्राइव मोटर के लिए सबसे अच्छा विकल्प है।यह एक साधारण तीन चरण असिंक्रोनस चर आवृत्ति मोटर की तुलना में अधिक कुशल और ऊर्जा की बचत है!
