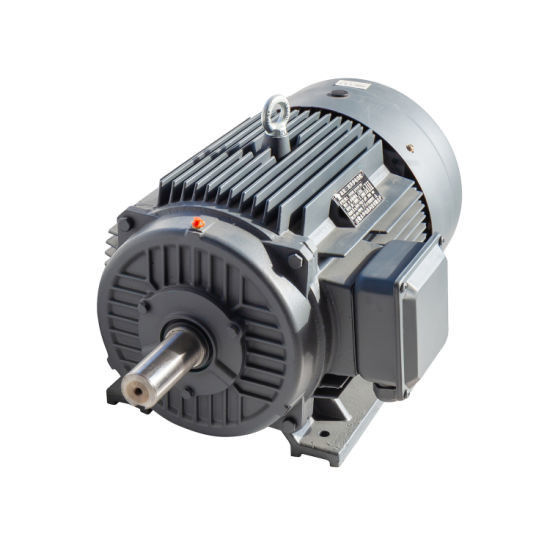

औद्योगिक तीन चरण स्थायी चुंबक मोटर ऊर्जा कुशल पीएमएसी मोटर

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स की तुलना में कई फायदे प्रदान करते हैं, जिनमें शामिल हैंः

उच्च दक्षताः पीएमएसी मोटर्स रोटर तांबे के नुकसान की अनुपस्थिति और कम घुमावदार नुकसान के कारण अत्यधिक कुशल हैं। वे 97% तक दक्षता प्राप्त कर सकते हैं,जिसके परिणामस्वरूप ऊर्जा की महत्वपूर्ण बचत होती है.

उच्च शक्ति घनत्वः PMAC मोटर्स में अन्य मोटर प्रकारों की तुलना में अधिक शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थान सीमित है.

उच्च टोक़ घनत्व: पीएमएसी मोटर्स में उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की प्रति इकाई अधिक टोक़ का उत्पादन कर सकते हैं। यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है.

कम रखरखावः चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में अधिक जीवन काल होता है।

बेहतर नियंत्रणः अन्य मोटर प्रकारों की तुलना में पीएमएसी मोटर्स में गति और टोक़ नियंत्रण बेहतर होता है, जिससे उन्हें उन अनुप्रयोगों के लिए आदर्श बना दिया जाता है जहां सटीक नियंत्रण की आवश्यकता होती है।

पर्यावरण के अनुकूलः पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं,जो अन्य मोटर प्रकारों की तुलना में पुनर्नवीनीकरण करने में आसान हैं और कम अपशिष्ट पैदा करते हैं.

कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित कई अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं।


स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल हैः

औद्योगिक मशीनरी: पीएमएसी मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कंप्रेसर, प्रशंसक और मशीन टूल्स। वे उच्च दक्षता, उच्च शक्ति घनत्व,और सटीक नियंत्रण, उन्हें इन अनुप्रयोगों के लिए आदर्श बनाते हैं।

रोबोटिक्स: पीएमएसी मोटर्स का उपयोग रोबोटिक्स और स्वचालन अनुप्रयोगों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।और अन्य गति नियंत्रण प्रणाली.

एचवीएसी सिस्टम: पीएमएसी मोटरों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन प्रणालियों में प्रशंसकों और पंपों में उपयोग किया जाता है.

नवीकरणीय ऊर्जा प्रणालियाँ: पीएमएसी मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे पवन टरबाइन और सौर ट्रैकर, जहां वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किया जाता है.

चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग चिकित्सा उपकरणों जैसे एमआरआई मशीनों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन मशीनों में चलती भागों को चलाने वाले मोटर्स में उपयोग किया जाता है.

कार्य सिद्धांत
स्थायी चुंबक सिंक्रोनस मोटर कार्य सिद्धांत सिंक्रोनस मोटर के समान है। यह घूर्णन चुंबकीय क्षेत्र पर निर्भर करता है जो सिंक्रोनस गति पर विद्युत गति बल उत्पन्न करता है।जब स्टेटर घुमावदार 3-चरण आपूर्ति देकर ऊर्जा है, हवा के अंतराल के बीच एक घूर्णी चुंबकीय क्षेत्र उत्पन्न होता है।

यह टॉर्क पैदा करता है जब रोटर क्षेत्र के ध्रुव एक सिंक्रोनस गति पर घूर्णन चुंबकीय क्षेत्र को पकड़ते हैं और रोटर लगातार घूमता है।यह एक परिवर्तनीय आवृत्ति बिजली की आपूर्ति प्रदान करने के लिए आवश्यक है.

ईएमएफ और टोक़ समीकरण
एक सिंक्रोनस मशीन में, प्रति चरण प्रेरित औसत ईएमएफ को गतिशील ईएमएफ कहा जाता है, एक सिंक्रोनस मोटर में, प्रत्येक कंडक्टर द्वारा प्रति मोड़ काटा जाने वाला प्रवाह पीएफ वेबर है
तो एक मोड़ को पूरा करने के लिए लिया समय 60/N सेकंड है

प्रति कंडक्टर औसत ईएमएफ प्रेरित गणना की जा सकती है

(PφN / 60) x Zph = (PφN / 60) x 2Tph

जहां Tph = Zph / 2

इसलिए प्रति चरण औसत ईएमएफ है,

= 4 x φ x Tph x PN/120 = 4φfTph
जहां Tph = प्रति चरण श्रृंखला में जुड़े मोड़ की संख्या

φ = वेबर में प्रवाह/ध्रुव

पी= संख्या

F= हर्ट्ज में आवृत्ति

Zph = संख्या. प्रति चरण श्रृंखला में जुड़े कंडक्टरों की = Zph/3

ईएमएफ समीकरण स्टेटर पर कॉइल और कंडक्टरों पर निर्भर करता है। इस मोटर के लिए, वितरण कारक केडी और पिच कारक केपी को भी माना जाता है।

इस प्रकार, E = 4 x φ x f x Tph xKd x Kp

एक स्थायी चुंबक सिंक्रोनस मोटर का टोक़ समीकरण इस प्रकार दिया गया है,

T = (3 x Eph x Iph x sinβ) / ωm


सतह पर लगाए गए पीएमएसएम
इस संरचना में, चुंबक रोटर की सतह पर लगाया जाता है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है, क्योंकि यह मजबूत नहीं है।यह एक समान हवा अंतर प्रदान करता है क्योंकि स्थायी चुंबक की पारगम्यता और हवा अंतर एक ही हैकोई अनिच्छा टोक़ नहीं, उच्च गतिशील प्रदर्शन, और रोबोटिक्स और उपकरण ड्राइव जैसे उच्च गति वाले उपकरणों के लिए उपयुक्त है।

दफन PMSM या आंतरिक PMSM
इस प्रकार के निर्माण में, स्थायी चुंबक को नीचे दिए गए चित्र में दिखाए अनुसार रोटर में एम्बेडेड किया जाता है। यह उच्च गति अनुप्रयोगों के लिए उपयुक्त है और मजबूत हो जाता है।अनिच्छा टोक़ मोटर के उभरने के कारण है.

स्थायी चुंबक सिंक्रोनस मोटर का काम
स्थायी चुंबक सिंक्रोनस मोटर का कामकाज पारंपरिक मोटर्स की तुलना में बहुत सरल, तेज और प्रभावी है।पीएमएसएम का कार्य स्टेटर के घूर्णन चुंबकीय क्षेत्र और रोटर के निरंतर चुंबकीय क्षेत्र पर निर्भर करता हैस्थायी चुंबक का उपयोग रोटर के रूप में निरंतर चुंबकीय प्रवाह बनाने और सिंक्रोनस गति से संचालित करने और लॉक करने के लिए किया जाता है। इन प्रकार के मोटर्स ब्रशलेस डीसी मोटर्स के समान हैं।

फेसर समूहों को एक दूसरे के साथ स्टेटर के घुमावों को जोड़कर गठित किया जाता है। इन फेसर समूहों को एक साथ एक सितारा, डेल्टा,और दोहरे और एकल चरणहार्मोनिक वोल्टेज को कम करने के लिए, घुमावों को एक दूसरे के साथ संक्षिप्त रूप से घुमाया जाना चाहिए।

जब स्टेटर को 3-चरण AC आपूर्ति दी जाती है, तो यह एक घूर्णी चुंबकीय क्षेत्र बनाता है और रोटर के स्थायी चुंबक के कारण निरंतर चुंबकीय क्षेत्र प्रेरित होता है।यह रोटर तुल्यकालिक गति के साथ तुल्यकालिकता में काम करता हैपीएमएसएम का पूरा कामकाज स्टेटर और रोटर के बीच हवा के अंतराल पर निर्भर करता है।

यदि वायु अंतर बड़ा हो तो मोटर के पवन हानि कम हो जाती है। स्थायी चुंबक द्वारा निर्मित क्षेत्र के ध्रुव प्रमुख होते हैं।स्थायी चुंबक सिंक्रोनस मोटर्स स्व-स्टार्ट मोटर नहीं हैंइसलिए स्टेटर की चर आवृत्ति को इलेक्ट्रॉनिक रूप से नियंत्रित करना आवश्यक है।

लाभ
स्थायी चुंबक सिंक्रोनस मोटर के लाभों में शामिल हैं,
उच्च गति पर उच्च दक्षता प्रदान करता है
विभिन्न पैकेजों में छोटे आकार में उपलब्ध है
रखरखाव और स्थापना एक प्रेरण मोटर के साथ की तुलना में बहुत आसान हैं
कम गति पर पूर्ण टोक़ बनाए रखने में सक्षम
उच्च दक्षता और विश्वसनीयता
चिकनी टोक़ और गतिशील प्रदर्शन देता है

नुकसान
स्थायी चुंबक सिंक्रोनस मोटर्स के नुकसान हैंः
इन प्रकार के मोटर्स प्रेरण मोटर्स की तुलना में बहुत महंगे हैं
किसी तरह शुरू करने के लिए मुश्किल है क्योंकि वे स्वयं शुरू मोटर नहीं हैं।
