उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE
मॉडल संख्या: पीएमजी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD 1000-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |
उच्च दक्षता कम शोर 400v स्थायी चुंबक अल्टरनेटर निर्माता |
वर्तमान प्रकार: |
एसी |
बिजली रेंज: |
5-2000 किलोवाट |
संरक्षण ग्रेड: |
आईपी54 आईपी55 |
असर ब्रांड: |
एसकेएफ |
शीतलन विधि: |
प्राकृतिक ठंडा |
इन्सुलेशन वर्ग: |
एच |
दक्षता: |
93% |
वोल्टेज: |
400 वी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
नाम: |
उच्च दक्षता कम शोर 400v स्थायी चुंबक अल्टरनेटर निर्माता |
वर्तमान प्रकार: |
एसी |
बिजली रेंज: |
5-2000 किलोवाट |
संरक्षण ग्रेड: |
आईपी54 आईपी55 |
असर ब्रांड: |
एसकेएफ |
शीतलन विधि: |
प्राकृतिक ठंडा |
इन्सुलेशन वर्ग: |
एच |
दक्षता: |
93% |
वोल्टेज: |
400 वी |
सामग्री: |
दुर्लभ पृथ्वी एनडीएफईबी |
उच्च दक्षता कम शोर 400v स्थायी चुंबक अल्टरनेटर निर्माता

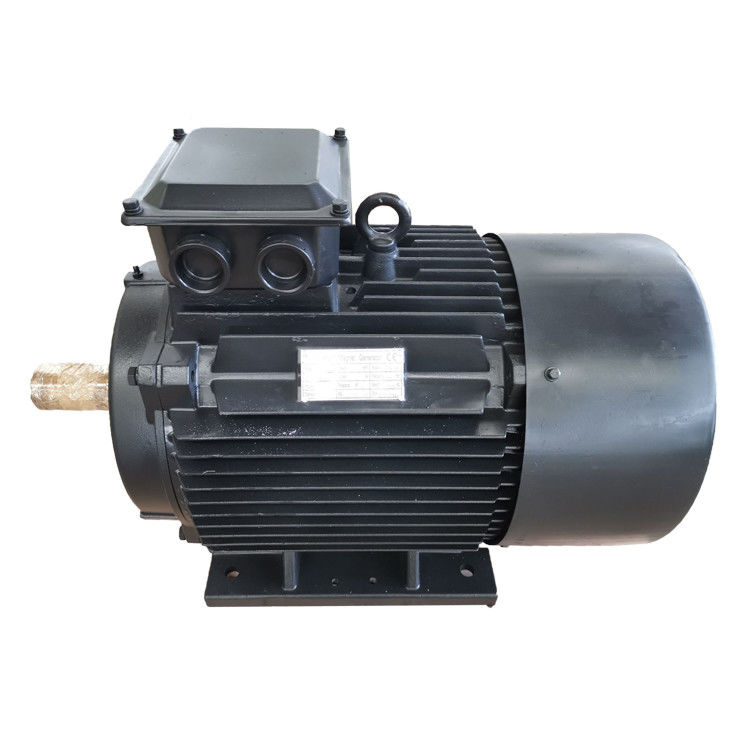

उत्पाद चित्र
तकनीकी पैरामीटर
| नहीं. | पैरामीटर | इकाइयां | डेटा |
| 1 | नामित आउटपुट शक्ति | केडब्ल्यू | 250 |
| 2 | नामित गति | आरपीएम | 600 |
| 3 | नामित आउटपुट वोल्टेज | वीएसी | 400 |
| 4 | नामित धारा | ए | 375 |
| 5 | नामित आवृत्ति | हर्ज | 50 |
| 6 | ध्रुव | 10 | |
| 7 | नामित गति पर दक्षता | >95.9% | |
| 8 | घुमाव का प्रकार | Y | |
| 9 | इन्सुलेशन | H वर्ग | |
| 10 | नामित टोक़ | Nm | 4150 |
| 11 | प्रारंभ टोक़ | Nm | <80 |
| 12 | तापमान में वृद्धि | °C | 90 |
| 13 | अधिकतम कार्य तापमान | °C | 130 |
| 14 | जनरेटर का व्यास | मिमी | चित्र देखें |
| 15 | शाफ्ट का व्यास | मिमी | चित्र देखें |
| 16 | आवास सामग्री | कास्टिंग आयरन | |
| 17 | शाफ्ट सामग्री | स्टील | |
| 18 | असर | SKF | |
| 19 | वजन | किलो | 1800 |
विस्तृत चित्र
स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है। इस उपकरण में, रोटर घुमाव को स्थायी चुंबकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों में किया जाता है जैसे कि टरबाइन और इंजन वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं।
संरचना
स्थायी चुंबक जनरेटर मुख्य रूप से एक रोटर, अंत कवर और स्टेटर से बना है। स्टेटर की संरचना एक साधारण अल्टरनेटर के समान है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि वहाँ उच्च गुणवत्ता वाले हैं रोटर पर स्थायी चुंबक की स्थिति के अनुसार, स्थायी चुंबक जनरेटर आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित है।
कार्य सिद्धांत
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. इसमें दो भाग होते हैं, स्टेटर और रोटर. स्टेटर एक आर्मचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है. स्टेटर एक आर्मचर लोहे के कोर से बना है,समान रूप से निर्वहन तीन चरण घुमावदार, मशीन बेस, और अंत कवर।
रोटर आमतौर पर एक छिपे हुए ध्रुव प्रकार का होता है, जो उत्तेजना घुमाव, लोहे के कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।
रोटर के उत्तेजना घुमाव को सीसी करंट के साथ खिलाया जाता है ताकि सिन्यूसोइडल वितरण के करीब एक चुंबकीय क्षेत्र उत्पन्न हो (जिसे रोटर चुंबकीय क्षेत्र कहा जाता है),और इसके प्रभावी उत्तेजना प्रवाह स्थिर आर्मचर घुमाव के साथ पारजब रोटर घूमता है, तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है। हर बार एक क्रांति की जाती है, चुंबकीय बल की रेखाएं स्टेटर के प्रत्येक चरण को क्रमशः काटती हैं,और एक तीन चरण AC क्षमता तीन चरण स्टेटर घुमाव में प्रेरित है.
जब PM जनरेटर सममित भार के साथ चलता है, तो तीन-चरण आर्मचर वर्तमान सिंथेटिक्स करता है ताकि सिंक्रोनस गति के साथ घूर्णनशील चुंबकीय क्षेत्र उत्पन्न हो सके।स्टेटर और रोटर क्षेत्र ब्रेक टॉर्क उत्पन्न करने के लिए बातचीतटरबाइन से आने वाला यांत्रिक टोक़ ब्रेक लगने वाले टोक़ को दूर कर काम करता है।
विशेषताएं
1 जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, जिससे रेक्टिफायर और इन्वर्टर की लागत में बचत होती है।
2 परिमित तत्व विश्लेषण का उपयोग जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय किया जाता है। कम स्टार्ट टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।
3 गियर बढ़ाने वाले को बाहर छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें और रखरखाव की मात्रा कम करें।
4 एच वर्ग का इन्सुलेशन, वैक्यूम दबाव से भरना।
5 कई संरचनाएं हैं जैसे ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार।
6 शक्तिशाली रोटर, जनरेटर उच्च गति प्राप्त कर सकता है।
छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष स्थितियों के लिए उपयुक्त।
8 पूरी गति सीमा में चलने की दक्षता, उच्च दक्षता।
9 आयातित उच्च गति वाले तेल युक्त बीयरिंगों का प्रयोग करें, जो रखरखाव से मुक्त हों और उच्च विश्वसनीयता वाले हों।
स्थायी चुंबक जनरेटर का भविष्य
स्थायी चुंबक जनरेटरों की निरंतर प्रगति और व्यापक स्वीकृति, उनके अद्वितीय लाभों और परिवर्तनकारी क्षमताओं के कारण,बिजली उत्पादन के भविष्य पर महत्वपूर्ण प्रभाव पड़ेगा।.
जैसे-जैसे वैश्विक स्तर पर स्थिरता पर ध्यान केंद्रित होता है, स्थायी चुंबक जनरेटर नवीकरणीय ऊर्जा प्रणालियों के प्रक्षेपवक्र को आकार देने में महत्वपूर्ण भूमिका निभाएंगे।और पर्यावरणीय स्थिरता, स्थायी चुंबक जनरेटर कार्बन पदचिह्न को कम करने और हरित ऊर्जा समाधानों पर संक्रमण के लिए बारीकी से संरेखित हैं।यह संरेखण स्थायी चुंबक जनरेटरों के स्थायी बिजली उत्पादन प्रथाओं की ओर संक्रमण को तेज करने में महत्वपूर्ण प्रभाव को उजागर करता है.
चुंबकीय सामग्री, नियंत्रण प्रणालियों में नवाचार,और डिजाइन दृष्टिकोणों से उद्योगों की एक विस्तृत श्रृंखला में स्थायी चुंबक जनरेटर के प्रदर्शन और प्रयोज्यता में और सुधार होने की उम्मीद है।चुंबकीय संरचनाओं को अनुकूलित करने, सामग्री गुणों को बढ़ाने और विनिर्माण तकनीकों में सुधार के उद्देश्य से चल रहे अनुसंधान प्रयासों में प्रगति होने की संभावना है।ऊर्जा रूपांतरण और बिजली उत्पादन दक्षता के लिए बेंचमार्क को फिर से परिभाषित करना जारी रखना.
The seamless integration of permanent magnet generators with emerging technologies such as green power generation signals a megatrend to utilize the versatility of permanent magnet generators to address contemporary energy challengesयह प्रवृत्ति भविष्य के लिए शुभ संकेत है जिसमें स्थायी चुंबक जनरेटर स्वच्छ, अधिक कुशल और तेजी से विकेंद्रीकृत बिजली उत्पादन नेटवर्क को सक्षम करने के लिए महत्वपूर्ण होंगे।
स्थायी चुंबक जनरेटर विकसित हो रहे हैं, और वे वैश्विक ऊर्जा परिदृश्य को अधिक टिकाऊ और लचीले भविष्य की ओर ले जाने के लिए आशा का एक प्रकाशक होंगे।स्थायी चुंबक जनरेटरों की क्षमता को अपनाना और आगे बढ़ाना बिजली उत्पादन के एक अधिक हरित और अधिक कुशल मॉडल को साकार करने की दिशा में एक महत्वपूर्ण कदम है.
स्थायी चुंबक जनरेटर का भविष्य
वर्तमान रुझानों और प्रौद्योगिकी में प्रगति के आधार पर, स्थायी चुंबक जनरेटर का भविष्य आशाजनक दिखता है। ये जनरेटर विभिन्न उद्योगों में तेजी से लोकप्रिय हो रहे हैं,पवन और जल विद्युत उत्पादन सहित, उच्च दक्षता, कम रखरखाव और विश्वसनीयता के कारण।
स्थायी चुंबक जनरेटरों के महत्वपूर्ण लाभों में से एक कम गति पर बिजली उत्पन्न करने की उनकी क्षमता है, जो उन्हें कम हवा वाले क्षेत्रों और छोटे पैमाने पर अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है।उनके पास एक अधिक कॉम्पैक्ट डिजाइन भी है, जो जनरेटर के कुल वजन और आकार को कम करता है, जिससे इसे स्थापित करना और परिवहन करना आसान हो जाता है।
नवीकरणीय ऊर्जा स्रोतों की बढ़ती मांग के साथ, स्थायी चुंबक जनरेटर भविष्य के ऊर्जा उत्पादन में एक महत्वपूर्ण भूमिका निभाने की संभावना है।इन जनरेटरों को अधिक कुशल बनने की उम्मीद है, लागत प्रभावी और बहुमुखी, उन्हें व्यापक अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
कुल मिलाकर, स्थायी चुंबक जनरेटर का भविष्य उज्ज्वल दिखता है और वे नवीकरणीय ऊर्जा उत्पादन के लिए लोकप्रिय विकल्प बने रहने की संभावना है।
