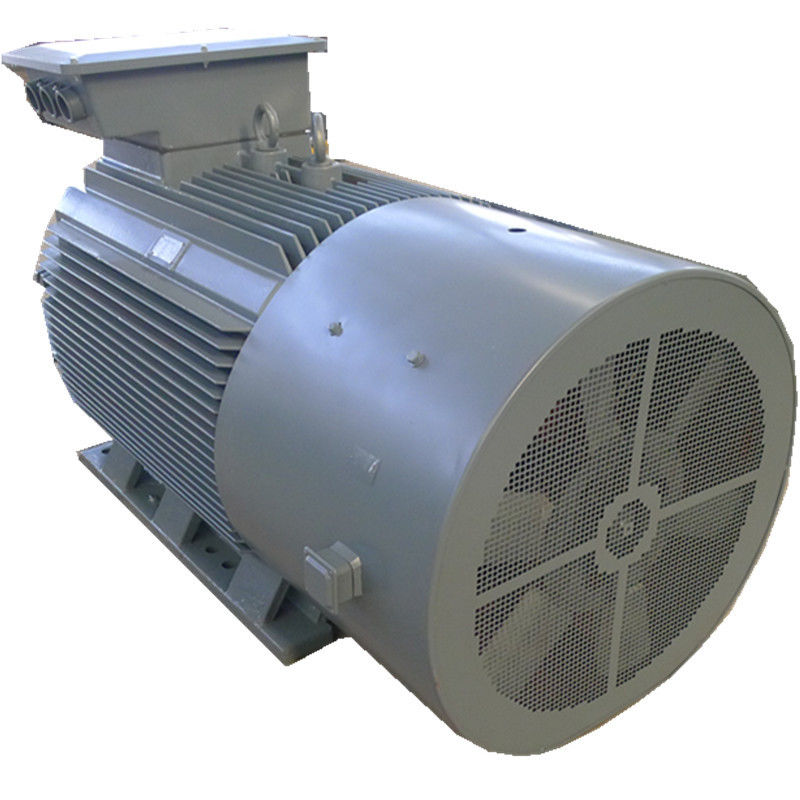

तीन चरण स्थायी चुंबक अल्टरनेटर लंबी उम्र कम गति

लंबी उम्र कम गति तीन चरण स्थायी चुंबक एसी अल्टरनेटर

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है।इस उपकरण में, रोटर वाइंडिंग्स को स्थायी चुम्बकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों जैसे टर्बाइन और इंजन में वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए किया जाता है, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न प्रकार के आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं। .

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर के मुख्य घटक स्टेटर और रोटर हैं।

रोटर स्थायी चुंबक से बना है, और यह चुंबकीय क्षेत्र उत्पन्न कर सकता है।चुंबकीय भागों को स्टेटर के चारों ओर भी सेट किया जाता है, इसलिए फ्लक्स उन्हें कंपास कर सकते हैं।
स्टेटर घूर्णन कॉइल्स से बना है।चुंबकीय शक्ति प्राप्त करने के बाद, स्टेटर इसके परिणामस्वरूप बिजली उत्पन्न करता है।
इस प्रकार रोटरों की गति विद्युत ऊर्जा में परिवर्तित हो जाती है।हमारे पास जितने अधिक स्टेटर कॉइल होते हैं, उतनी ही अधिक विद्युत धाराएँ हमें प्राप्त होती हैं।

स्थायी चुंबक अल्टरनेटर का रोटर सीधे पवन टरबाइन से सुसज्जित होता है ताकि यह निश्चित विद्युत शक्ति उत्पन्न कर सके।स्थायी चुंबक तुल्यकालिक अल्टरनेटर की दक्षता अतुल्यकालिक जनरेटर की तुलना में अधिक होती है।यह अतुल्यकालिक जनरेटर पर कई प्रकार की योग्यता प्रदान करता है और वे इस प्रकार हैं:

· डायरेक्ट ड्राइव (कोई गति गुणक नहीं, कोई गियरबॉक्स की आवश्यकता नहीं)

· वस्तुतः कोई रखरखाव नहीं

· डायरेक्ट ड्राइव में उच्चतम पावर-टू-वेट अनुपात

· उच्च दक्षता

· यांत्रिक डिजाइन का सरलीकरण · आसान यांत्रिक इंटरफ़ेस

· लागत अनुकूलन

· वे पर्यावरण के अनुकूल हैं और बिजली उत्पादन के लिए बाहरी मौसम पर निर्भर नहीं हैं|

· वे आकार में छोटे होते हैं और इसलिए अन्य प्रकार के जनरेटर की तुलना में बहुत कम जगह की आवश्यकता होती है|

· ये स्थायी चुंबक जनरेटर बिना किसी टूट-फूट के वर्षों तक चलते हैं।इसके अतिरिक्त, वे ध्वनि रहित और ध्वनि रहित हैं जिससे शून्य ध्वनि प्रदूषण होता है।

स्थायी चुंबक जनरेटर का वर्गीकरण:

स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे कि चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और शक्ति रेटिंग।यहाँ स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण दिए गए हैं:

चुंबक प्रकार के आधार पर: ए।फेराइट मैग्नेट पीएमजी: ये जनरेटर फेराइट मैग्नेट का उपयोग करते हैं, जो कम खर्चीले होते हैं और दुर्लभ-पृथ्वी मैग्नेट की तुलना में कम चुंबकीय शक्ति रखते हैं।बी।रेयर-अर्थ मैगनेट पीएमजी: ये जनरेटर नियोडिमियम या समैरियम-कोबाल्ट मैग्नेट का उपयोग करते हैं, जो अधिक महंगे होते हैं लेकिन फेराइट मैग्नेट की तुलना में उच्च चुंबकीय शक्ति रखते हैं।

आवेदन के आधार पर: ए।विंड टर्बाइन पीएमजी: ये जनरेटर पवन टर्बाइनों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर छोटे पैमाने पर या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं।बी।हाइड्रोइलेक्ट्रिक पीएमजी: ये जनरेटर हाइड्रोइलेक्ट्रिक पावर प्लांट में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किए जाते हैं।

चरणों की संख्या के आधार पर: ए।सिंगल-फेज पीएमजी: इन जेनरेटरों में सिंगल आउटपुट फेज होता है और इनका उपयोग कम-शक्ति वाले अनुप्रयोगों में किया जाता है।बी।तीन-चरण पीएमजी: इन जनरेटर के तीन आउटपुट चरण होते हैं और उच्च-शक्ति अनुप्रयोगों में उपयोग किए जाते हैं।

पावर रेटिंग के आधार पर: ए।कम-शक्ति पीएमजी: इन जनरेटरों की कुछ किलोवाट तक की शक्ति रेटिंग होती है और छोटे पैमाने के अनुप्रयोगों में उपयोग की जाती है।बी।उच्च-शक्ति पीएमजी: इन जनरेटरों की कई मेगावाट की शक्ति रेटिंग होती है और बड़े पैमाने पर अनुप्रयोगों में उपयोग किया जाता है, जैसे कि पवन टर्बाइन और पनबिजली संयंत्र।

ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर इन्हें वर्गीकृत करने के अन्य तरीके भी हो सकते हैं।

स्थायी चुंबक जनरेटर के अनुप्रयोग:

· कम-गति, डायरेक्ट-ड्राइव पीएमजी बिना किसी गियरबॉक्स और तेजी से घूमने वाले पुर्जों के बिना काम करते हैं, जिसके परिणामस्वरूप विश्वसनीयता और बेहतर ड्राइव ट्रेन दक्षता में वृद्धि होती है।

· जनरेटर को खंडित स्टेटर निर्माण के साथ डिजाइन किया जा सकता है।यह अतिरेक प्रदान करता है और पूर्ण अव्यवस्था के बिना नैकेले में जनरेटर की मरम्मत करना संभव बनाता है।वैकल्पिक रूप से, हमारे जनरेटर डिजाइन जनरेटर के निर्माण में टरबाइन ब्रेक सिस्टम को एकीकृत करने के लिए टरबाइन मुख्य असर के रूप में जनरेटर असर का उपयोग कर सकते हैं।लाभ सादगी, कम घटक और इसलिए उच्च विश्वसनीयता हैं।

· बिजली की बढ़ती लागत के साथ, आबादी की बढ़ती संख्या ऊर्जा के वैकल्पिक स्रोत की तलाश कर रही है और स्थायी चुंबक जनरेटर इस अंतर को पूरी तरह से फिट करते हैं।ये जनरेटर पर्यावरण पर दबाव को भी कम कर सकते हैं क्योंकि वे बिजली उत्पादन के लिए ऊर्जा के किसी भी गैर-नवीकरणीय स्रोत का उपयोग नहीं करते हैं।

प्रेरण जेनरेटर पर स्थायी चुंबक जेनरेटर के लाभ:

1. मुक्त ऊर्जा स्रोत

स्थायी चुंबक जनरेटर अपने स्वयं के चुंबकत्व का उपयोग करके बिजली उत्पन्न करते हैं।तो, आपको उच्च बिजली के बिलों का भुगतान करने की आवश्यकता नहीं है, और एक बड़ा बजट बच जाता है।इसके अलावा, इन उपकरणों को किसी अन्य संसाधन की आवश्यकता नहीं होती है, जो काफी पर्यावरण के अनुकूल हैं।

2. विश्वसनीय बिजली उत्पादन

स्थायी चुंबक जनरेटर को किसी विशेष ऑपरेटिंग वातावरण की आवश्यकता नहीं होती है।इसलिए, वे पवन टरबाइन मोटर्स की तुलना में विश्वसनीय प्रदर्शन प्रदान कर सकते हैं।इसके अतिरिक्त, स्थायी चुंबक जनरेटर ऊर्जा हानि से पीड़ित नहीं होते हैं, जबकि प्रेरण जनरेटर आमतौर पर 20-30% ऊर्जा खो देते हैं।इसके अतिरिक्त, चुंबकीय मशीनों में कोई तापमान वृद्धि नहीं होती है, इसलिए बीयरिंगों का जीवन बढ़ाया जा सकता है।

3. कम रखरखाव शुल्क

ऊपर बताई गई विशेषताओं के कारण, आपको स्थायी चुंबक जनरेटर के रखरखाव पर बहुत पैसा और समय खर्च करने की आवश्यकता नहीं है।और उनके पास पर्ची के छल्ले और ब्रश नहीं होते हैं, जिन्हें नियमित अंतराल पर जांचना चाहिए।

4. अनुकूलता

स्थायी चुंबक जनरेटर को टर्बाइन और डीजल जनरेटर के साथ नियोजित किया जा सकता है।
