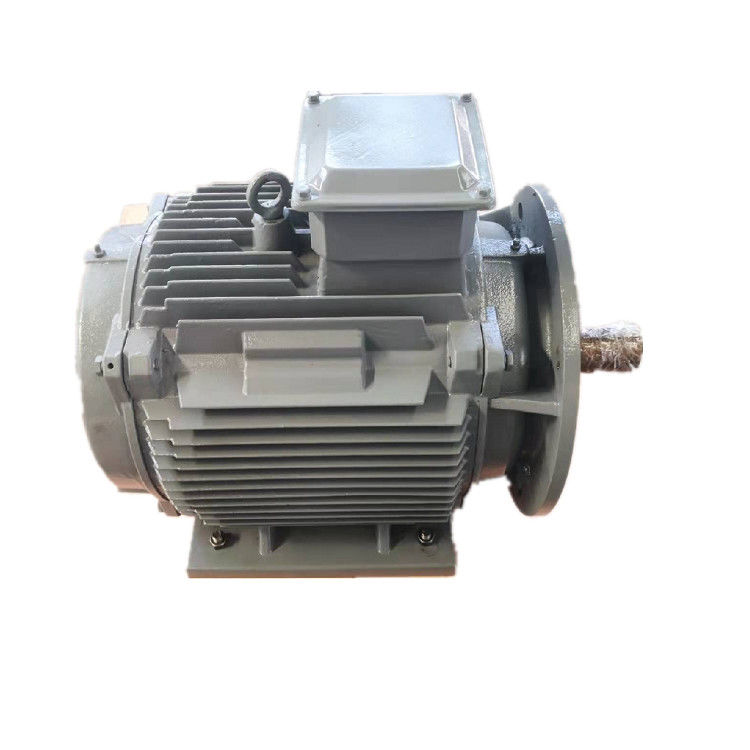

1050kw 150rpm 400V 50HZ नियोडिमियम चुंबक अल्टरनेटर पीएमए जेनरेटर अल्टरनेटर

लंबे जीवनकाल 1050kw 150rpm 400V 50HZ नियोडिमियम चुंबक स्थायी चुंबक अल्टरनेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है।इस उपकरण में, रोटर वाइंडिंग्स को स्थायी चुम्बकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों जैसे टर्बाइन और इंजन में वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए किया जाता है, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न प्रकार के आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं। .

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, जिससे रेक्टिफायर और इनवर्टर की लागत बचती है।

② जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर वृद्धिकर्ता को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें, और रखरखाव की मात्रा कम करें।

④ एच वर्ग इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ कई संरचनाएं हैं जैसे ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ पूरी गति सीमा, उच्च दक्षता में दक्षता चलाएं।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।

2. परिवर्तनीय गति जनरेटर जल उद्योग के लिए एक समाधान प्रदान करते हैं।

परिवर्तनीय गति प्रौद्योगिकी से बढ़ी हुई दक्षता कई और छोटी जलविद्युत साइटों को विकसित करने के लिए आर्थिक रूप से व्यवहार्य बना सकती है।

पवन टरबाइन जनरेटर को बनाए रखने का महत्व:

पवन टर्बाइनों को खेत में रखा जाना चाहिए, और परिचालन की स्थिति बहुत कठोर होती है।पवन टर्बाइनों की विश्वसनीयता में सुधार करने और पवन टर्बाइनों के सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव बहुत महत्वपूर्ण है।पवन ऊर्जा उत्पादन में अनुभव का आदान-प्रदान करते समय, विदेशी अनुभवी विशेषज्ञों ने एक बार कहा था कि पवन टर्बाइनों का ध्यान रखरखाव है, मरम्मत नहीं।पवन टर्बाइनों का जीवन काल रखरखाव की गुणवत्ता पर निर्भर करता है।पवन टर्बाइनों का रखरखाव जटिल नहीं है।

संचालन और रखरखाव कर्मियों को पवन ऊर्जा प्रौद्योगिकी का बुनियादी ज्ञान होना चाहिए और ठंडे और गर्म मौसम में ऊंचाइयों पर काम करने में सक्षम होना चाहिए।उसी समय, उपकरण रखरखाव कर्मियों के पास व्यक्तिगत रूप से महत्वपूर्ण विफलताओं का विश्लेषण करने और निर्णय लेने की क्षमता होनी चाहिए और साइट पर संभालने की क्षमता होनी चाहिए, और मौके पर मामूली मरम्मत करने में सक्षम होना चाहिए।इसलिए, उपकरण रखरखाव कर्मियों को पवन टर्बाइनों की संरचना से परिचित होना चाहिए और स्थापना प्रक्रिया के दौरान संचालन और रखरखाव प्रशिक्षण पाठ्यक्रमों में भाग लेना चाहिए।संदर्भ के लिए निम्नलिखित रखरखाव उपाय उपलब्ध हैं:

(1) निर्माता द्वारा प्रदान की गई ड्राइंग, सामग्री और निर्देशों के अनुसार, प्रासंगिक कर्मियों को सीखने और उन्हें ध्यान से लागू करने के लिए एक विस्तृत "पवन ऊर्जा संचालन और रखरखाव विनियम" तैयार करें।

(2) पवन ऊर्जा उत्पादन के बुनियादी सिद्धांतों का गंभीरता से अध्ययन करें, पवन टर्बाइनों के प्रदर्शन को समझें, और शुरू करने और रोकने के तरीकों में कुशल हों।

(3) कर्मचारियों की जिम्मेदारी और व्यावसायिकता की भावना पैदा करने के लिए नियमित रूप से वैचारिक शिक्षा देना।

(4) जनरेटर सेट की दुर्घटनाओं को सावधानीपूर्वक दर्ज किया जाना चाहिए, कारणों का विश्लेषण किया जाना चाहिए, और अनुभव को लगातार संचित किया जाना चाहिए।

उपरोक्त बिंदुओं पर आपको सावधानीपूर्वक ध्यान देने की आवश्यकता है।यदि आप अभी भी पवन टर्बाइनों के बारे में अधिक जानते हैं, तो कृपया कंपनी की वेबसाइट पर ध्यान दें, हम इसे नियमित रूप से अपडेट करेंगे!
