उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ENNENG
प्रमाणन: CE
मॉडल संख्या: पीएमजी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD 1000-5000/set
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 15-120 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 20000 सेट / वर्ष
नाम: |
पर्यावरण के अनुकूल उच्च दक्षता स्थायी चुंबक सिंक्रोनस जनरेटर |
वर्तमान प्रकार: |
एसी |
बिजली रेंज: |
5-2000 किलोवाट |
संरक्षण ग्रेड: |
आईपी54 आईपी55 |
घुमावदार सामग्री: |
100% तांबा |
आवेदन: |
पवन टर्बाइन, हाइड्रो टर्बाइन |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
वोल्टेज: |
400 वी |
आवृत्ति: |
50 हर्ट्ज |
नाम: |
पर्यावरण के अनुकूल उच्च दक्षता स्थायी चुंबक सिंक्रोनस जनरेटर |
वर्तमान प्रकार: |
एसी |
बिजली रेंज: |
5-2000 किलोवाट |
संरक्षण ग्रेड: |
आईपी54 आईपी55 |
घुमावदार सामग्री: |
100% तांबा |
आवेदन: |
पवन टर्बाइन, हाइड्रो टर्बाइन |
इंस्टालेशन: |
आईएमबी3 आईएमबी5 आईएमबी35 |
वोल्टेज: |
400 वी |
आवृत्ति: |
50 हर्ट्ज |
पर्यावरण के अनुकूल उच्च दक्षता वाला स्थायी चुंबक समकालिक जनरेटर

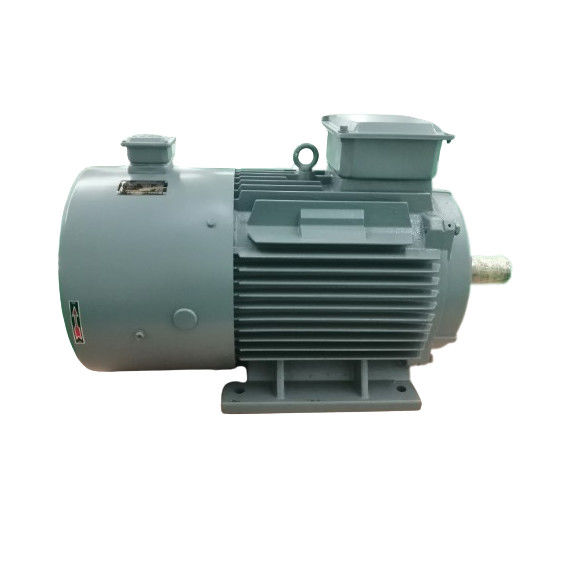

उत्पाद चित्र
तकनीकी पैरामीटर
| नहीं. | पैरामीटर | इकाइयां | डेटा |
| 1 | नामित आउटपुट शक्ति | केडब्ल्यू | 20 |
| 2 | नामित गति | आरपीएम | 250 |
| 3 | नामित आउटपुट वोल्टेज | वीएसी | 400 |
| 4 | नामित धारा | ए | 29 |
| 5 | आवृत्ति | हर्ज | 50 |
| 6 | ध्रुव | 24 | |
| 7 | नामित गति पर दक्षता | > 93.6% | |
| 8 | घुमाव का प्रकार | Y | |
| 9 | इन्सुलेशन | H वर्ग | |
| 10 | नामित टोक़ | Nm | 825 |
| 11 | प्रारंभ टोक़ | Nm | <15 |
| 12 | तापमान में वृद्धि | °C | 90 |
| 13 | असर | SKF | |
| 14 | वजन | किलो | 340 |
विस्तृत चित्र
स्थायी चुंबक जनरेटर (पीएमजी) एक विद्युत जनरेटर है जो चुंबकीय क्षेत्र बनाने के लिए स्थायी चुंबकों का उपयोग करता है।चुंबकीय क्षेत्र का उपयोग तार के एक कॉइल में वोल्टेज उत्पन्न करने के लिए किया जाता है जो जनरेटर से जुड़ा होता हैइस वोल्टेज का उपयोग विद्युत उपकरणों को बिजली देने या बैटरी में ऊर्जा संग्रहीत करने के लिए किया जाता है।
संरचना
पीएमजी का डिजाइन अपेक्षाकृत सरल है। इसमें एक रोटर, स्टेटर और स्थायी चुंबक होते हैं। रोटर एक घूर्णी शाफ्ट है जिसमें स्थायी चुंबक होते हैं।स्टेटर एक स्थिर घटक है कि रोटर के चारों ओर है और तार के कॉइल शामिल हैजब रोटर घूमता है, तो स्थायी चुंबकों द्वारा निर्मित चुंबकीय क्षेत्र स्टेटर में तार के कॉइलों को काटता है, जिससे वोल्टेज उत्पन्न होता है।
कार्य सिद्धांत
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. इसमें दो भाग होते हैं, स्टेटर और रोटर. स्टेटर एक आर्मचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है. स्टेटर एक आर्मचर लोहे के कोर से बना है,समान रूप से निर्वहन तीन चरण घुमावदार, मशीन बेस, और अंत कवर।
रोटर आमतौर पर एक छिपे हुए ध्रुव प्रकार का होता है, जो उत्तेजना घुमाव, लोहे के कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।
रोटर के उत्तेजना घुमाव को सीसी करंट के साथ खिलाया जाता है ताकि सिन्यूसोइडल वितरण के करीब एक चुंबकीय क्षेत्र उत्पन्न हो (जिसे रोटर चुंबकीय क्षेत्र कहा जाता है),और इसके प्रभावी उत्तेजना प्रवाह स्थिर आर्मचर घुमाव के साथ पारजब रोटर घूमता है, तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है। हर बार एक क्रांति की जाती है, चुंबकीय बल की रेखाएं स्टेटर के प्रत्येक चरण को क्रमशः काटती हैं,और एक तीन चरण AC क्षमता तीन चरण स्टेटर घुमाव में प्रेरित है.
जब पीएम जनरेटर सममित भार के साथ चलता है, तो तीन-चरण आर्मचर वर्तमान सिंथेटिक्स करता है ताकि सिंक्रोनस गति के साथ घूर्णन चुंबकीय क्षेत्र उत्पन्न हो सके।स्टेटर और रोटर क्षेत्र ब्रेक टॉर्क उत्पन्न करने के लिए बातचीतटरबाइन से आने वाला यांत्रिक टोक़ ब्रेक लगने वाले टोक़ को दूर कर काम करता है।
- उच्च दक्षता - स्थायी चुंबक जनरेटर घुमावदार रोटर जनरेटर की तुलना में अधिक कुशल होते हैं क्योंकि वे रोटर पर विद्युत चुंबकों को ऊर्जा देने के लिए ऊर्जा बर्बाद नहीं करते हैं।इसका मतलब है कि वे यांत्रिक शक्ति के एक उच्च प्रतिशत को विद्युत शक्ति में परिवर्तित कर सकते हैं.
- कॉम्पैक्ट आकार - स्थायी चुंबक जनरेटर को भारी विद्युत चुंबकों के बिना एक मजबूत चुंबकीय क्षेत्र का उत्पादन करने की अनुमति देते हैं। यह घाव रोटर जनरेटर की तुलना में अधिक कॉम्पैक्ट डिजाइन की अनुमति देता है।
- सरल डिजाइन - विद्युत चुंबकों के बिना, स्थायी चुंबक जनरेटर का डिजाइन एक घाव रोटर जनरेटर की तुलना में सरल है।
- उच्च शक्ति घनत्व - मजबूत चुंबकीय क्षेत्र स्थायी चुंबक जनरेटरों को एक छोटे पैकेज आकार से अधिक शक्ति का उत्पादन करने की अनुमति देता है।
- कम रखरखाव - चूंकि वे रोटर को ऊर्जा देने के लिए स्लिप रिंग और ब्रश पर भरोसा नहीं करते हैं, इसलिए स्थायी चुंबक जनरेटर में कोई कम्यूटेटर या ब्रश गियर नहीं है जिसे आवधिक रखरखाव की आवश्यकता होती है।
- चिकनी आउटपुट - निरंतर चुंबकीय क्षेत्र के परिणामस्वरूप चर क्षेत्र घाव रोटर डिजाइनों की तुलना में चिकनी, कम लहर विद्युत आउटपुट होता है।
- नवीकरणीय ऊर्जा में उपयोग किया जाता है - स्थायी चुंबक जनरेटर का उपयोग आमतौर पर पवन टरबाइनों और जल विद्युत संयंत्रों में उनकी उच्च दक्षता के कारण किया जाता है,कम रखरखाव की आवश्यकता और दूरस्थ संचालन के लिए उपयुक्तता.
- मजबूत डिजाइन - ब्रश और कम्यूटेटर की कमी स्थायी चुंबक जनरेटरों को गंदगी, धूल या कंपन जैसे पर्यावरणीय कारकों के प्रति अधिक लचीला बनाती है।
- सामग्री - नियोडियमियम आयरन बोरॉन जैसे दुर्लभ पृथ्वी चुंबकों का उपयोग उनके बहुत मजबूत चुंबकीय गुणों के कारण आमतौर पर किया जाता है।
- उत्तेजना - घाव क्षेत्र जनरेटर के विपरीत, पीएमजी को रोटर कॉइल्स को ऊर्जा देने के लिए कोई बाहरी बिजली स्रोत की आवश्यकता नहीं होती है। चुंबकीय क्षेत्र स्थायी चुंबकों द्वारा तय किया जाता है।
- निर्माण - चुंबकों को रोटर के अंदर स्लॉट में एम्बेडेड किया जा सकता है या इसकी सतह पर संलग्न किया जा सकता है। स्टेटर में ऐसे रोलिंग होते हैं जो चुंबकीय प्रवाह लाइनों को काटते समय वोल्टेज उत्पन्न करते हैं।
- गति सीमा - ध्रुवों की संख्या के आधार पर मध्यम से उच्च गति पर सबसे प्रभावी। अधिक ध्रुवों/चुंबकों का उपयोग करके कम आरपीएम के लिए भी डिज़ाइन किया जा सकता है।
- भार विनियमन - आउटपुट भार के साथ थोड़ा भिन्न होता है क्योंकि क्षेत्र की तीव्रता स्थिर होती है। वोल्टेज विनियमन के लिए बाहरी नियंत्रक की आवश्यकता हो सकती है।
- आकार - पावर आउटपुट मैग्नेट वॉल्यूम, एयरगेप आकार, रोटर/स्टेटर व्यास और पोल संख्या/आकार डिजाइन पर निर्भर करता है।
- लागत - दुर्लभ पृथ्वी के चुंबक सामग्री की लागत को बढ़ाते हैं, लेकिन सरलता के कारण PMG पैकेज समकक्ष घाव रोटर इकाइयों की तुलना में 30-50% सस्ता हो सकता है।
स्थायी चुंबक जनरेटर का वर्गीकरण:
स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और शक्ति रेटिंग।यहाँ स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं:
चुंबक के प्रकार के आधार पर: a. फेराइट चुंबक PMG: इन जनरेटरों में फेराइट चुंबक का उपयोग किया जाता है, जो दुर्लभ पृथ्वी चुंबकों की तुलना में सस्ता और कम चुंबकीय शक्ति वाले होते हैं।इन जनरेटरों में नियोडियम या समारियम-कोबाल्ट चुंबक का प्रयोग किया जाता है, जो कि फेराइट चुंबकों की तुलना में अधिक महंगे हैं लेकिन उनकी चुंबकीय शक्ति अधिक है।
अनुप्रयोग के आधार पर: a. पवन टरबाइन PMG: इन जनरेटरों को पवन टरबाइन में उपयोग के लिए डिज़ाइन किया गया है और आमतौर पर छोटे पैमाने पर या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किया जाता है।इन जनरेटरों को जल विद्युत संयंत्रों में उपयोग के लिए डिज़ाइन किया गया है और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किया जाता है।.
चरणों की संख्या के आधार पर: a. एकल-चरण PMG: इन जनरेटरों में एक एकल आउटपुट चरण होता है और निम्न-शक्ति अनुप्रयोगों में उपयोग किया जाता है. b. तीन-चरण PMG:इन जनरेटरों में तीन आउटपुट चरण होते हैं और उच्च शक्ति अनुप्रयोगों में उपयोग किया जाता है.
पावर रेटिंग के आधार पर: a. कम पावर वाले PMG: इन जनरेटरों की पावर रेटिंग कुछ किलोवाट तक होती है और उनका उपयोग छोटे पैमाने पर अनुप्रयोगों में किया जाता है। b. उच्च शक्ति वाले PMG:इन जनरेटरों में कई मेगावाट की रेटिंग शक्ति होती है और इसका उपयोग बड़े पैमाने पर अनुप्रयोगों में किया जाता है, जैसे पवन टरबाइन और जल विद्युत संयंत्र।
ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर उन्हें वर्गीकृत करने के अन्य तरीके हो सकते हैं।
