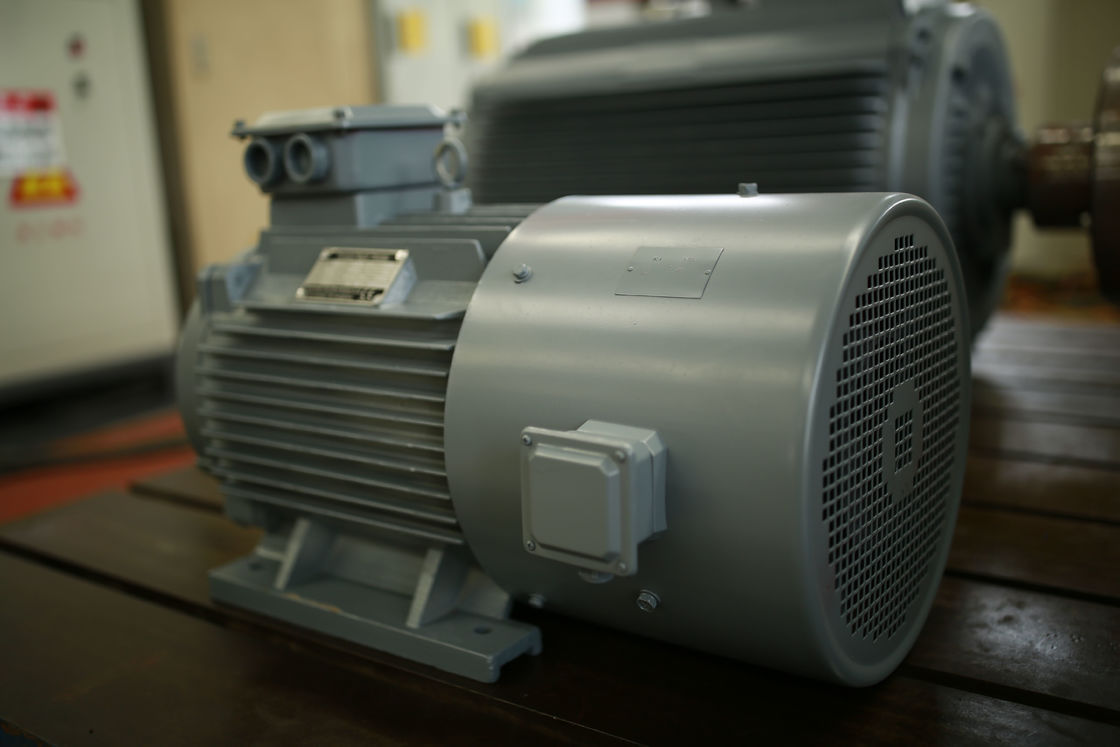

हाइड्रो टर्बाइन के लिए 15kw 250rpm 230V PMG स्थायी चुंबक जनरेटर

हाइड्रो टर्बाइन के लिए 15kw 250rpm 230V PMG स्थायी चुंबक जनरेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

एक स्थायी चुंबक जनरेटर (पीएमजी) एक विद्युत जनरेटर है जो चुंबकीय क्षेत्र बनाने के लिए स्थायी चुंबक का उपयोग करता है।जनरेटर से जुड़े तार के तार में वोल्टेज को प्रेरित करने के लिए चुंबकीय क्षेत्र का उपयोग किया जाता है।इस वोल्टेज का उपयोग तब बिजली के उपकरणों को बिजली देने या बैटरी में ऊर्जा स्टोर करने के लिए किया जाता है।

ढांचा

पीएमजी का डिजाइन अपेक्षाकृत सरल है।इसमें एक रोटर, स्टेटर और स्थायी चुंबक होते हैं।रोटर एक घूर्णन शाफ्ट है जिसमें स्थायी चुम्बक होते हैं।स्टेटर एक स्थिर घटक है जो रोटर को घेरता है और इसमें तार के तार होते हैं।जब रोटर घूमता है, तो स्थायी चुम्बकों द्वारा निर्मित चुंबकीय क्षेत्र स्टेटर में तार के कॉइल में कट जाता है, जिससे वोल्टेज उत्पन्न होता है।

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, जिससे रेक्टिफायर और इनवर्टर की लागत बचती है।

② जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर वृद्धिकर्ता को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें, और रखरखाव की मात्रा कम करें।

④ एच वर्ग इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ कई संरचनाएं हैं जैसे ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ पूरी गति सीमा, उच्च दक्षता में दक्षता चलाएं।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।
