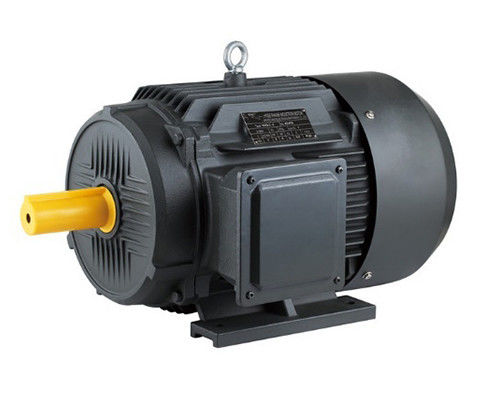

सुपर प्रीमियम दक्षता पीएम सिंक्रोनस मोटर्स तीन चरण

कार्य सिद्धांत

स्थायी चुंबक सिंक्रोनस मोटर का कार्य सिद्धांत सिंक्रोनस मोटर के समान है। यह घूर्णी चुंबकीय क्षेत्र पर निर्भर करता है जो सिंक्रोनस गति पर विद्युत गति बल उत्पन्न करता है।जब स्टेटर घुमावदार 3-चरण आपूर्ति देकर ऊर्जा है, हवा के अंतराल के बीच एक घूर्णी चुंबकीय क्षेत्र उत्पन्न होता है।

यह टॉर्क पैदा करता है जब रोटर क्षेत्र के ध्रुव एक सिंक्रोनस गति पर घूर्णन चुंबकीय क्षेत्र को पकड़ते हैं और रोटर लगातार घूमता है।यह एक परिवर्तनीय आवृत्ति बिजली की आपूर्ति प्रदान करने के लिए आवश्यक है.

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स की तुलना में कई फायदे प्रदान करते हैं, जिनमें शामिल हैंः

उच्च दक्षताः पीएमएसी मोटर्स रोटर तांबे के नुकसान की अनुपस्थिति और कम घुमावदार नुकसान के कारण अत्यधिक कुशल हैं। वे 97% तक दक्षता प्राप्त कर सकते हैं,जिसके परिणामस्वरूप ऊर्जा की महत्वपूर्ण बचत होती है.

उच्च शक्ति घनत्वः PMAC मोटर्स में अन्य मोटर प्रकारों की तुलना में अधिक शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थान सीमित है.

उच्च टोक़ घनत्वः PMAC मोटर्स में उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की इकाई प्रति अधिक टोक़ का उत्पादन कर सकते हैं। यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है.

कम रखरखावः चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में अधिक जीवन काल होता है।

बेहतर नियंत्रणः अन्य मोटर प्रकारों की तुलना में पीएमएसी मोटरों में गति और टोक़ नियंत्रण बेहतर होता है, जिससे उन्हें उन अनुप्रयोगों के लिए आदर्श बना दिया जाता है जहां सटीक नियंत्रण की आवश्यकता होती है।

पर्यावरण के अनुकूलः पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं,जो अन्य मोटर प्रकारों की तुलना में पुनर्नवीनीकरण करने में आसान हैं और कम अपशिष्ट पैदा करते हैं.

कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित कई अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं।

स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल हैः

औद्योगिक मशीनरी: पीएमएसी मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कंप्रेसर, प्रशंसक और मशीन टूल्स। वे उच्च दक्षता, उच्च शक्ति घनत्व,और सटीक नियंत्रण, उन्हें इन अनुप्रयोगों के लिए आदर्श बनाते हैं।

रोबोटिक्स: पीएमएसी मोटर्स का उपयोग रोबोटिक्स और स्वचालन अनुप्रयोगों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।और अन्य गति नियंत्रण प्रणाली.

एचवीएसी सिस्टम: पीएमएसी मोटरों का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन प्रणालियों में प्रशंसकों और पंपों में उपयोग किया जाता है.

नवीकरणीय ऊर्जा प्रणालियाँ: पीएमएसी मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे पवन टरबाइन और सौर ट्रैकर, जहां वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किया जाता है.

चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग चिकित्सा उपकरणों जैसे एमआरआई मशीनों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर इन मशीनों में चलती भागों को चलाने वाले मोटर्स में उपयोग किया जाता है.

एसपीएम बनाम आईपीएम

एक पीएम मोटर को दो मुख्य श्रेणियों में विभाजित किया जा सकता हैः सतह स्थायी चुंबक मोटर (एसपीएम) और आंतरिक स्थायी चुंबक मोटर (आईपीएम) । किसी भी मोटर डिजाइन प्रकार में रोटर बार नहीं होते हैं।दोनों प्रकार रोटर के अंदर या रोटर पर लगाए गए स्थायी चुंबकों से चुंबकीय प्रवाह उत्पन्न करते हैं.

एसपीएम मोटर्स में रोटर की सतह के बाहरी हिस्से पर चुंबक लगाए जाते हैं। इस यांत्रिक माउंटिंग के कारण, उनकी यांत्रिक शक्ति आईपीएम मोटर्स की तुलना में कमजोर होती है।कमजोर यांत्रिक शक्ति मोटर की अधिकतम सुरक्षित यांत्रिक गति को सीमित करती हैइसके अतिरिक्त, इन मोटर्स में बहुत सीमित चुंबकीय प्रबलता (Ld ≈ Lq) होती है।

रोटर के टर्मिनलों पर मापा गया प्रेरण मूल्य रोटर की स्थिति के बावजूद समान है। निकट एकता प्रबलता अनुपात के कारण, एसपीएम मोटर डिजाइन काफी हद तक, यदि पूरी तरह से नहीं,चुंबकीय टोक़ घटक पर टोक़ उत्पन्न करने के लिए.

आईपीएम मोटर्स में एक स्थायी चुंबक रोटर में ही एम्बेडेड होता है। उनके एसपीएम समकक्षों के विपरीत, स्थायी चुंबकों का स्थान आईपीएम मोटर्स को बहुत ही यांत्रिक रूप से ध्वनि बनाता है,और बहुत उच्च गति पर काम करने के लिए उपयुक्तइन मोटर्स को उनके अपेक्षाकृत उच्च चुंबकीय प्रबलता अनुपात (Lq > Ld) द्वारा भी परिभाषित किया जाता है।एक आईपीएम मोटर में मोटर के चुंबकीय और अनिच्छा टोक़ दोनों घटकों का लाभ उठाकर टोक़ उत्पन्न करने की क्षमता होती है.

स्व-संवेदन बनाम बंद-लूप संचालन

ड्राइव प्रौद्योगिकी में हालिया प्रगति मानक एसी ड्राइव को ′′स्व-निदान′′ करने और मोटर चुंबक की स्थिति को ट्रैक करने की अनुमति देती है। एक बंद-लूप प्रणाली आमतौर पर प्रदर्शन को अनुकूलित करने के लिए जेड-पल्स चैनल का उपयोग करती है।कुछ दिनचर्या के माध्यम से, ड्राइव ए/बी चैनलों को ट्रैक करके और जेड-चैनल के साथ त्रुटियों के लिए सुधार करके मोटर चुंबक की सटीक स्थिति जानता है।चुंबक की सटीक स्थिति जानने से इष्टतम दक्षता के परिणामस्वरूप इष्टतम टोक़ उत्पादन की अनुमति मिलती है.

पीएम मोटर्स के प्रवाह को कमजोर/गहन करना

एक स्थायी चुंबक मोटर में प्रवाह चुंबकों द्वारा उत्पन्न होता है। प्रवाह क्षेत्र एक निश्चित पथ का अनुसरण करता है, जिसे बढ़ाया या विरोध किया जा सकता है।वृद्धि या प्रवाह क्षेत्र को तेज मोटर अस्थायी रूप से टोक़ उत्पादन बढ़ाने के लिए अनुमति देगा. प्रवाह क्षेत्र का विरोध करने से मोटर के विद्यमान चुंबकीय क्षेत्र को शून्य कर दिया जाएगा। कम चुंबकीय क्षेत्र टोक़ उत्पादन को सीमित करेगा, लेकिन बैक-ईएमएफ वोल्टेज को कम करेगा।कम बैक-ईएमएफ वोल्टेज मोटर को उच्च आउटपुट गति पर काम करने के लिए धक्का देने के लिए वोल्टेज को मुक्त करता है. दोनों प्रकार के संचालन के लिए अतिरिक्त मोटर करंट की आवश्यकता होती है। मोटर नियंत्रक द्वारा दी गई डी-अक्ष के माध्यम से मोटर करंट की दिशा वांछित प्रभाव को निर्धारित करती है।

दुर्लभ पृथ्वी के स्थायी चुंबक मोटर्स के फायदे

उच्च दक्षताःअसिंक्रोनस मोटर की दक्षता वक्र आमतौर पर नामित भार के 60% से नीचे तेजी से गिरती है, और दक्षता हल्के भार पर बहुत कम होती है।दुर्लभ पृथ्वी स्थायी चुंबक मोटर की दक्षता वक्र उच्च और सपाट है, और यह उच्च दक्षता क्षेत्र में नामित भार के 20% ~ 120% पर है।

उच्च शक्ति कारक: दुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर के शक्ति कारक का मापा मूल्य 1 के सीमा मूल्य के करीब है।0. पावर फैक्टर वक्र दक्षता वक्र के समान उच्च और सपाट है. पावर फैक्टर उच्च है.कम वोल्टेज प्रतिक्रियाशील शक्ति की क्षतिपूर्ति की आवश्यकता नहीं है और बिजली वितरण प्रणाली की क्षमता का पूर्ण उपयोग किया जाता है.

स्टेटर करंट छोटा हैःरोटर में कोई उत्तेजना धारा नहीं है, प्रतिक्रिया शक्ति कम हो जाती है, और स्टेटर धारा काफी कम हो जाती है।स्टेटर वर्तमान मूल्य 30% से 50% तक कम किया जा सकता हैइसी समय, क्योंकि स्टेटर करंट बहुत कम हो जाता है, मोटर तापमान वृद्धि कम हो जाती है, और असर वसा और असर जीवन का विस्तार होता है।

उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्कःदुर्लभ पृथ्वी स्थायी चुंबक सिंक्रोनस मोटर्स में उच्च आउट-ऑफ-स्टेप टॉर्क और पुल-इन टॉर्क होता है, जिससे मोटर में अधिक भार क्षमता होती है और इसे आसानी से सिंक्रनाइज़ेशन में खींचा जा सकता है।

दुर्लभ पृथ्वी के चुंबक स्टील को असुरक्षित करना आसान हैःजब स्थायी चुंबक सामग्री कंपन, उच्च तापमान और अधिभार धारा के अधीन है, तो इसकी चुंबकीय पारगम्यता कम हो सकती है, या demagnetization घटना होती है,जो स्थायी चुंबक मोटर के प्रदर्शन को कम करता है.
