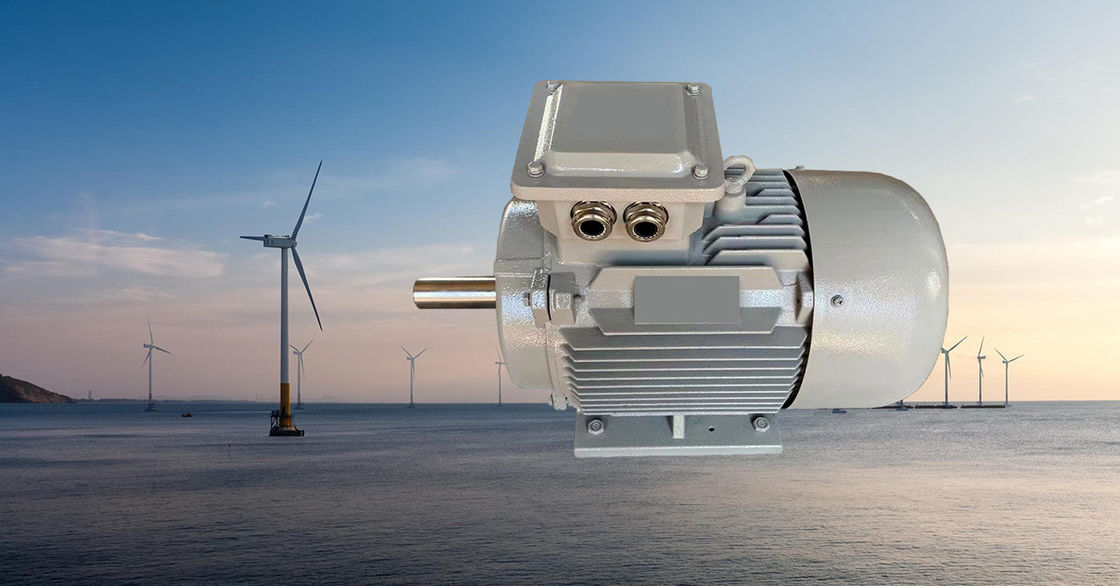

हरित ऊर्जा कम आरपीएम स्थायी चुंबक पवन टरबाइन जेनरेटर 10 किलोवाट 20 किलोवाट

हरित ऊर्जा 10kw 20kw कम आरपीएम स्थायी चुंबक पवन टरबाइन जेनरेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर (पीएमजी) एक विद्युत जनरेटर है जो चुंबकीय क्षेत्र बनाने के लिए स्थायी चुंबक का उपयोग करता है।चुंबकीय क्षेत्र का उपयोग जनरेटर से जुड़े तार के तार में वोल्टेज प्रेरित करने के लिए किया जाता है।इस वोल्टेज का उपयोग विद्युत उपकरणों को बिजली देने या बैटरी में ऊर्जा संग्रहीत करने के लिए किया जाता है।

ढांचा

पीएमजी का डिज़ाइन अपेक्षाकृत सरल है।इसमें एक रोटर, स्टेटर और स्थायी चुंबक होते हैं।रोटर एक घूमने वाला शाफ्ट है जिसमें स्थायी चुंबक होते हैं।स्टेटर एक स्थिर घटक है जो रोटर को घेरता है और इसमें तार की कुंडलियाँ होती हैं।जब रोटर घूमता है, तो स्थायी चुंबक द्वारा बनाया गया चुंबकीय क्षेत्र स्टेटर में तार के कॉइल को काटता है, जिससे वोल्टेज उत्पन्न होता है।

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र रेखा को काटता है और प्राइम मूवर की यांत्रिक ऊर्जा को विद्युत ऊर्जा आउटपुट में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर वह आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर से बना है।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग इत्यादि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसॉइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र भी उसके साथ घूमता है।हर बार जब एक क्रांति की जाती है, तो बल की चुंबकीय रेखाएं स्टेटर के प्रत्येक चरण वाइंडिंग को क्रम में काटती हैं, और तीन-चरण स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट समकालिक गति के साथ एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करने के लिए संश्लेषित होता है।स्टेटर और रोटर फ़ील्ड ब्रेकिंग टॉर्क उत्पन्न करने के लिए परस्पर क्रिया करते हैं।टरबाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पाता है और काम करता है।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, रेक्टिफायर और इनवर्टर की लागत बचाते हैं।

जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर बढ़ाने वाले यंत्र को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें और रखरखाव की मात्रा कम करें।

④ एच श्रेणी इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार जैसी कई संरचनाएं होती हैं।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ संपूर्ण गति सीमा में दक्षता चलाएँ, उच्च दक्षता।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।
