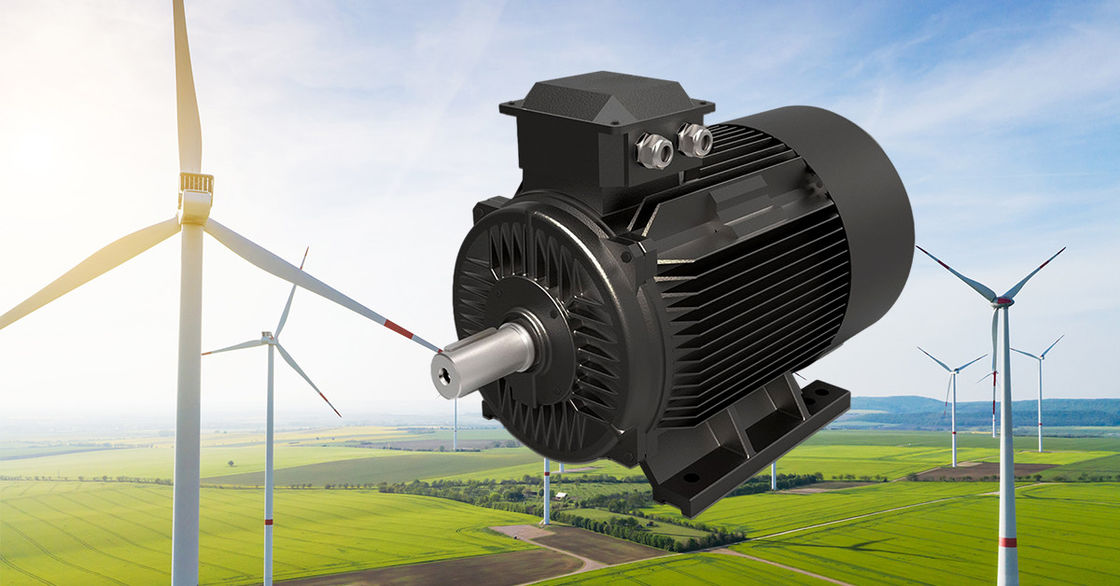

उच्च दक्षता ऊर्जा बचत पवन टरबाइन स्थायी चुंबक जनरेटर 5-3000kw

उच्च दक्षता ऊर्जा बचत 5-3000kw पवन टरबाइन स्थायी चुंबक जनरेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है।इस उपकरण में रोटर वाइंडिंग को स्थायी चुम्बकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों जैसे टर्बाइन और इंजन में वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए किया जाता है, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं। .

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना सामान्य अल्टरनेटर के समान ही होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र रेखा को काटता है और प्राइम मूवर की यांत्रिक ऊर्जा को विद्युत ऊर्जा आउटपुट में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर वह आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर से बना है।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग इत्यादि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसॉइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र भी उसके साथ घूमता है।हर बार जब एक क्रांति की जाती है, तो बल की चुंबकीय रेखाएं स्टेटर के प्रत्येक चरण वाइंडिंग को क्रम में काटती हैं, और तीन-चरण स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट समकालिक गति के साथ एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करने के लिए संश्लेषित होता है।स्टेटर और रोटर फ़ील्ड ब्रेकिंग टॉर्क उत्पन्न करने के लिए परस्पर क्रिया करते हैं।टरबाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पाता है और काम करता है।

स्थायी चुंबक जनरेटर का वर्गीकरण:

स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और पावर रेटिंग।यहां स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण दिए गए हैं:

चुंबक प्रकार के आधार पर: a.फेराइट मैग्नेट पीएमजी: ये जनरेटर फेराइट मैग्नेट का उपयोग करते हैं, जो कम महंगे होते हैं और दुर्लभ-पृथ्वी मैग्नेट की तुलना में कम चुंबकीय शक्ति रखते हैं।बी।दुर्लभ-पृथ्वी चुंबक पीएमजी: ये जनरेटर नियोडिमियम या समैरियम-कोबाल्ट मैग्नेट का उपयोग करते हैं, जो अधिक महंगे हैं लेकिन फेराइट मैग्नेट की तुलना में अधिक चुंबकीय शक्ति रखते हैं।

आवेदन के आधार पर: ए.पवन टरबाइन पीएमजी: ये जनरेटर पवन टरबाइन में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर छोटे पैमाने या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं।बी।जलविद्युत पीएमजी: ये जनरेटर जलविद्युत ऊर्जा संयंत्रों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किए जाते हैं।

चरणों की संख्या के आधार पर: a.एकल-चरण पीएमजी: इन जनरेटरों में एकल आउटपुट चरण होता है और इनका उपयोग कम-शक्ति अनुप्रयोगों में किया जाता है।बी।तीन-चरण पीएमजी: इन जनरेटरों में तीन आउटपुट चरण होते हैं और इनका उपयोग उच्च-शक्ति अनुप्रयोगों में किया जाता है।

पावर रेटिंग के आधार पर: ए.कम-शक्ति वाले पीएमजी: इन जनरेटरों की बिजली रेटिंग कुछ किलोवाट तक होती है और इनका उपयोग छोटे पैमाने के अनुप्रयोगों में किया जाता है।बी।उच्च-शक्ति पीएमजी: इन जनरेटरों की बिजली रेटिंग कई मेगावाट है और इनका उपयोग पवन टरबाइन और जलविद्युत ऊर्जा संयंत्रों जैसे बड़े पैमाने के अनुप्रयोगों में किया जाता है।

ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर इन्हें वर्गीकृत करने के अन्य तरीके भी हो सकते हैं।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, रेक्टिफायर और इनवर्टर की लागत बचाते हैं।

जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर बढ़ाने वाले यंत्र को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें और रखरखाव की मात्रा कम करें।

④ एच श्रेणी इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार जैसी कई संरचनाएं होती हैं।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ संपूर्ण गति सीमा में दक्षता चलाएँ, उच्च दक्षता।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।
