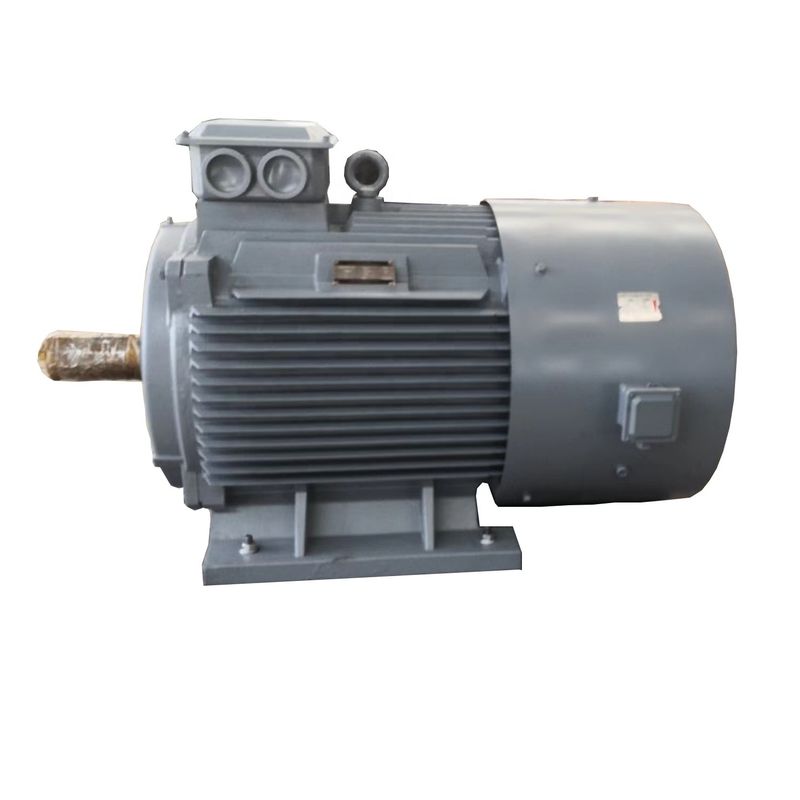

200kw वर्टिकल / हॉरिजॉन्टल विंड टर्बाइन जेनरेटर PMG हाई एफिशिएंसी

लंबवत और क्षैतिज पवन टर्बाइन स्थायी चुंबक अल्टरनेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

एक स्थायी चुंबक तुल्यकालिक जनरेटर एक जनरेटर है जहां उत्तेजना क्षेत्र एक कुंडल के बजाय एक स्थायी चुंबक द्वारा प्रदान किया जाता है।सिंक्रोनस शब्द यहाँ इस तथ्य को संदर्भित करता है कि रोटर और चुंबकीय क्षेत्र समान गति से घूमते हैं क्योंकि चुंबकीय क्षेत्र एक शाफ्ट-माउंटेड स्थायी चुंबक तंत्र के माध्यम से उत्पन्न होता है और करंट को स्थिर आर्मेचर में प्रेरित किया जाता है।

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

स्थायी चुंबक जनरेटर का वर्गीकरण:

स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे कि चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और शक्ति रेटिंग।यहाँ स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण दिए गए हैं:

चुंबक प्रकार के आधार पर: ए।फेराइट मैग्नेट पीएमजी: ये जनरेटर फेराइट मैग्नेट का उपयोग करते हैं, जो कम खर्चीले होते हैं और दुर्लभ-पृथ्वी मैग्नेट की तुलना में कम चुंबकीय शक्ति रखते हैं।बी।रेयर-अर्थ मैगनेट पीएमजी: ये जनरेटर नियोडिमियम या समैरियम-कोबाल्ट मैग्नेट का उपयोग करते हैं, जो अधिक महंगे होते हैं लेकिन फेराइट मैग्नेट की तुलना में उच्च चुंबकीय शक्ति रखते हैं।

आवेदन के आधार पर: ए।विंड टर्बाइन पीएमजी: ये जनरेटर पवन टर्बाइनों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर छोटे पैमाने पर या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं।बी।हाइड्रोइलेक्ट्रिक पीएमजी: ये जनरेटर हाइड्रोइलेक्ट्रिक पावर प्लांट में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किए जाते हैं।

चरणों की संख्या के आधार पर: ए।सिंगल-फेज पीएमजी: इन जेनरेटरों में सिंगल आउटपुट फेज होता है और इनका उपयोग कम-शक्ति वाले अनुप्रयोगों में किया जाता है।बी।तीन-चरण पीएमजी: इन जनरेटर के तीन आउटपुट चरण होते हैं और उच्च-शक्ति अनुप्रयोगों में उपयोग किए जाते हैं।

पावर रेटिंग के आधार पर: ए।कम-शक्ति पीएमजी: इन जनरेटरों की कुछ किलोवाट तक की शक्ति रेटिंग होती है और छोटे पैमाने के अनुप्रयोगों में उपयोग की जाती है।बी।उच्च-शक्ति पीएमजी: इन जनरेटरों की कई मेगावाट की शक्ति रेटिंग होती है और बड़े पैमाने पर अनुप्रयोगों में उपयोग किया जाता है, जैसे कि पवन टर्बाइन और पनबिजली संयंत्र।

ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर इन्हें वर्गीकृत करने के अन्य तरीके भी हो सकते हैं।

फ़ायदे:

1. उच्च दक्षता: पीएमजी अत्यधिक कुशल हैं और 90% यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित कर सकते हैं।इसका मतलब यह है कि अन्य प्रकार के जनरेटर के समान बिजली का उत्पादन करने के लिए उन्हें कम ईंधन या ऊर्जा इनपुट की आवश्यकता होती है।

2. कम रखरखाव: पारंपरिक जनरेटर की तुलना में पीएमजी में कम चलने वाले हिस्से होते हैं, जिसका अर्थ है कि उन्हें कम रखरखाव की आवश्यकता होती है और उनके टूटने की संभावना कम होती है।यह उन्हें लंबे समय में अधिक विश्वसनीय और लागत प्रभावी विकल्प बनाता है।

3. पर्यावरण के अनुकूल: पीएमजी ऊर्जा का एक स्वच्छ और नवीकरणीय स्रोत है जो कोई उत्सर्जन या प्रदूषक पैदा नहीं करता है।वे ऑफ-ग्रिड अनुप्रयोगों के लिए या दूरस्थ स्थानों को बिजली देने के लिए एक उत्कृष्ट विकल्प हैं जहां पारंपरिक बिजली स्रोत उपलब्ध नहीं हैं।

4. बहुमुखी प्रतिभा: छोटे पैमाने के आवासीय उपयोग से लेकर बड़े पैमाने के औद्योगिक और वाणिज्यिक अनुप्रयोगों तक, पीएमजी का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।उनका उपयोग घरों, व्यवसायों, खेतों और यहां तक ​​कि पूरे समुदायों को बिजली देने के लिए किया जा सकता है।

5. लागत प्रभावी: पीएमजी आम तौर पर पारंपरिक जनरेटर की तुलना में अधिक लागत प्रभावी होते हैं, विशेष रूप से लंबी अवधि में।हालांकि उनकी अग्रिम लागत अधिक हो सकती है, लेकिन उनका कम रखरखाव और ईंधन लागत उन्हें लंबे समय में अधिक किफायती विकल्प बनाती है।

कुल मिलाकर, अक्षय ऊर्जा के भविष्य के लिए पीएमजी एक महत्वपूर्ण तकनीक है।जैसे-जैसे दुनिया स्वच्छ, ऊर्जा के अधिक टिकाऊ स्रोतों की ओर बढ़ती जा रही है, पीएमजी हमारी ऊर्जा जरूरतों को पूरा करने में तेजी से महत्वपूर्ण भूमिका निभाएंगे।

2. परिवर्तनीय गति जनरेटर जल उद्योग के लिए एक समाधान प्रदान करते हैं।

परिवर्तनीय गति प्रौद्योगिकी से बढ़ी हुई दक्षता कई और छोटी जलविद्युत साइटों को विकसित करने के लिए आर्थिक रूप से व्यवहार्य बना सकती है।

स्थायी चुंबक जनरेटर (पीएमजी) या अल्टरनेटर (पीएमए) को उत्तेजना सर्किट के लिए डीसी आपूर्ति की आवश्यकता नहीं होती है, न ही उनके पास पर्ची के छल्ले और संपर्क ब्रश होते हैं।पीएमए या पीएमजी में एक प्रमुख नुकसान यह है कि हवा के अंतर के प्रवाह को नियंत्रित नहीं किया जा सकता है, इसलिए मशीन के वोल्टेज को आसानी से नियंत्रित नहीं किया जा सकता है।एक सतत चुंबकीय क्षेत्र असेंबली, फील्ड सर्विस या मरम्मत के दौरान सुरक्षा मुद्दों को लागू करता है।उच्च-निष्पादन वाले स्थायी चुम्बकों में स्वयं संरचनात्मक और तापीय समस्याएं होती हैं।टॉर्क करंट MMF स्थायी रूप से स्थायी चुम्बकों के लगातार प्रवाह के साथ जुड़ता है, जिससे उच्च वायु-अंतराल प्रवाह घनत्व और अंततः, कोर संतृप्ति होती है।स्थायी चुंबक अल्टरनेटर में, आउटपुट वोल्टेज सीधे गति के समानुपाती होता है।



पवन टरबाइन जनरेटर का रखरखाव:

पवन टर्बाइनों को खेत में रखा जाना चाहिए, और परिचालन की स्थिति बहुत कठोर होती है।पवन टर्बाइनों की विश्वसनीयता में सुधार करने और पवन टर्बाइनों के सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव बहुत महत्वपूर्ण है।पवन ऊर्जा उत्पादन में अनुभव का आदान-प्रदान करते समय, विदेशी अनुभवी विशेषज्ञों ने एक बार कहा था कि पवन टर्बाइनों का ध्यान रखरखाव है, मरम्मत नहीं।पवन टर्बाइनों का जीवन काल रखरखाव की गुणवत्ता पर निर्भर करता है।पवन टर्बाइनों का रखरखाव जटिल नहीं है।



संचालन और रखरखाव कर्मियों को पवन ऊर्जा प्रौद्योगिकी का बुनियादी ज्ञान होना चाहिए और ठंडे और गर्म मौसम में ऊंचाइयों पर काम करने में सक्षम होना चाहिए।उसी समय, उपकरण रखरखाव कर्मियों के पास व्यक्तिगत रूप से महत्वपूर्ण विफलताओं का विश्लेषण करने और निर्णय लेने की क्षमता होनी चाहिए और साइट पर संभालने की क्षमता होनी चाहिए और मौके पर मामूली मरम्मत करने में सक्षम होना चाहिए।इसलिए, उपकरण रखरखाव कर्मियों को पवन टर्बाइनों की संरचना से परिचित होना चाहिए और स्थापना प्रक्रिया के दौरान संचालन और रखरखाव प्रशिक्षण पाठ्यक्रमों में भाग लेना चाहिए।संदर्भ के लिए निम्नलिखित रखरखाव उपाय उपलब्ध हैं:



(1) निर्माता द्वारा प्रदान किए गए चित्र, सामग्री और निर्देशों के अनुसार, प्रासंगिक कर्मियों को सीखने और सावधानीपूर्वक लागू करने के लिए विस्तृत "पवन ऊर्जा संचालन और रखरखाव विनियम" तैयार करें।



(2) पवन ऊर्जा उत्पादन के बुनियादी सिद्धांतों का गंभीरता से अध्ययन करें, पवन टर्बाइनों के प्रदर्शन को समझें और शुरू करने और रोकने के तरीकों में कुशल हों।



(3) कर्मचारियों की जिम्मेदारी और व्यावसायिकता की भावना पैदा करने के लिए नियमित रूप से वैचारिक शिक्षा देना।



(4) जनरेटर सेट की दुर्घटनाओं को सावधानीपूर्वक दर्ज किया जाना चाहिए, कारणों का विश्लेषण किया जाना चाहिए, और अनुभव को लगातार संचित किया जाना चाहिए।



उपरोक्त बिंदुओं पर आपको सावधानीपूर्वक ध्यान देने की आवश्यकता है।यदि आप अभी भी पवन टर्बाइनों के बारे में अधिक जानते हैं, तो कृपया कंपनी की वेबसाइट पर ध्यान दें, हम इसे नियमित रूप से अपडेट करेंगे!
