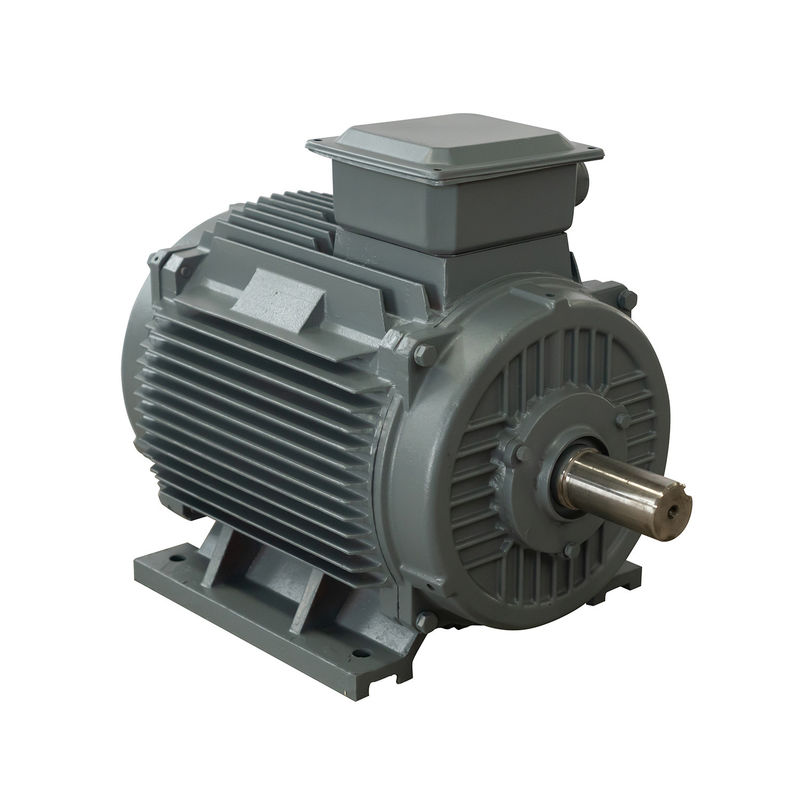

डायरेक्ट ड्राइव परमानेंट मैग्नेट जेनरेटर मेंटेनेंस फ्री मल्टी पोल

बिक्री के लिए मेंटेनेंस फ्री मल्टी पोल परमानेंट मैग्नेट जेनरेटर प्राइस

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

एक स्थायी चुंबक जनरेटर एक विद्युत मशीन है जो घूर्णन शाफ्ट की यांत्रिक ऊर्जा से विद्युत शक्ति उत्पन्न करती है।जनरेटर में एक रोटर होता है, जिसमें स्थायी चुम्बक होते हैं, और एक स्टेटर होता है, जिसमें वाइंडिंग्स होते हैं।जब रोटर को घुमाया जाता है, तो स्थायी चुम्बकों का चुंबकीय क्षेत्र स्टेटर की वाइंडिंग्स में एक विद्युत प्रवाह को प्रेरित करता है, जिसे बाद में लोड में स्थानांतरित कर दिया जाता है।जनरेटर को चुंबकीय क्षेत्र बनाने के लिए बाहरी शक्ति स्रोत की आवश्यकता नहीं होती है, क्योंकि स्थायी चुंबक चुंबकीय ऊर्जा का निरंतर स्रोत प्रदान करते हैं।स्थायी चुंबक जनरेटर आमतौर पर नवीकरणीय ऊर्जा अनुप्रयोगों में उपयोग किए जाते हैं, जैसे कि पवन टर्बाइन और पनबिजली संयंत्र, क्योंकि वे अत्यधिक कुशल और विश्वसनीय होते हैं।

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

स्थायी चुंबक जनरेटर का वर्गीकरण:

स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे कि चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और शक्ति रेटिंग।यहाँ स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण दिए गए हैं:

चुंबक प्रकार के आधार पर: ए।फेराइट मैग्नेट पीएमजी: ये जनरेटर फेराइट मैग्नेट का उपयोग करते हैं, जो कम खर्चीले होते हैं और दुर्लभ-पृथ्वी मैग्नेट की तुलना में कम चुंबकीय शक्ति रखते हैं।बी।रेयर-अर्थ मैगनेट पीएमजी: ये जनरेटर नियोडिमियम या समैरियम-कोबाल्ट मैग्नेट का उपयोग करते हैं, जो अधिक महंगे होते हैं लेकिन फेराइट मैग्नेट की तुलना में उच्च चुंबकीय शक्ति रखते हैं।

आवेदन के आधार पर: ए।विंड टर्बाइन पीएमजी: ये जनरेटर पवन टर्बाइनों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर छोटे पैमाने पर या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं।बी।हाइड्रोइलेक्ट्रिक पीएमजी: ये जनरेटर हाइड्रोइलेक्ट्रिक पावर प्लांट में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किए जाते हैं।

चरणों की संख्या के आधार पर: ए।सिंगल-फेज पीएमजी: इन जेनरेटरों में सिंगल आउटपुट फेज होता है और इनका उपयोग कम-शक्ति वाले अनुप्रयोगों में किया जाता है।बी।तीन-चरण पीएमजी: इन जनरेटर के तीन आउटपुट चरण होते हैं और उच्च-शक्ति अनुप्रयोगों में उपयोग किए जाते हैं।

पावर रेटिंग के आधार पर: ए।कम-शक्ति पीएमजी: इन जनरेटरों की कुछ किलोवाट तक की शक्ति रेटिंग होती है और छोटे पैमाने के अनुप्रयोगों में उपयोग की जाती है।बी।उच्च-शक्ति पीएमजी: इन जनरेटरों की कई मेगावाट की शक्ति रेटिंग होती है और बड़े पैमाने पर अनुप्रयोगों में उपयोग किया जाता है, जैसे कि पवन टर्बाइन और पनबिजली संयंत्र।

ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर इन्हें वर्गीकृत करने के अन्य तरीके भी हो सकते हैं।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, जिससे रेक्टिफायर और इनवर्टर की लागत बचती है।

② जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर वृद्धिकर्ता को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें, और रखरखाव की मात्रा कम करें।

④ एच वर्ग इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ कई संरचनाएं हैं जैसे ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ पूरी गति सीमा, उच्च दक्षता में दक्षता चलाएं।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।

2. परिवर्तनीय गति जनरेटर जल उद्योग के लिए एक समाधान प्रदान करते हैं।

परिवर्तनीय गति प्रौद्योगिकी से बढ़ी हुई दक्षता कई और छोटी जलविद्युत साइटों को विकसित करने के लिए आर्थिक रूप से व्यवहार्य बना सकती है।

प्रेरण जेनरेटर पर स्थायी चुंबक जेनरेटर के लाभ:

1. मुक्त ऊर्जा स्रोत

स्थायी चुंबक जनरेटर अपने स्वयं के चुंबकत्व का उपयोग करके बिजली उत्पन्न करते हैं।तो, आपको उच्च बिजली के बिलों का भुगतान करने की आवश्यकता नहीं है, और एक बड़ा बजट बच जाता है।इसके अलावा, इन उपकरणों को किसी अन्य संसाधन की आवश्यकता नहीं होती है, जो काफी पर्यावरण के अनुकूल हैं।



2. विश्वसनीय बिजली उत्पादन

स्थायी चुंबक जनरेटर को किसी विशेष ऑपरेटिंग वातावरण की आवश्यकता नहीं होती है।इसलिए, वे पवन टरबाइन मोटर्स की तुलना में विश्वसनीय प्रदर्शन प्रदान कर सकते हैं।इसके अतिरिक्त, स्थायी चुंबक जनरेटर ऊर्जा हानि से पीड़ित नहीं होते हैं, जबकि प्रेरण जनरेटर आमतौर पर 20-30% ऊर्जा खो देते हैं।इसके अतिरिक्त, चुंबकीय मशीनों में कोई तापमान वृद्धि नहीं होती है, इसलिए बीयरिंगों का जीवन बढ़ाया जा सकता है।



3. कम रखरखाव शुल्क

ऊपर बताई गई विशेषताओं के कारण, आपको स्थायी चुंबक जनरेटर के रखरखाव पर बहुत पैसा और समय खर्च करने की आवश्यकता नहीं है।और उनके पास पर्ची के छल्ले और ब्रश नहीं होते हैं, जिन्हें नियमित अंतराल पर जांचना चाहिए।



4. अनुकूलता

स्थायी चुंबक जनरेटर को टर्बाइन और हाइड्रो टर्बाइन के साथ नियोजित किया जा सकता है।





क़िंगदाओ ENNENG मोटर कं, लिमिटेडएक वैश्विक आपूर्तिकर्ता है जो स्थायी चुंबक जनरेटर और ऊर्जा-बचत समाधानों पर ध्यान केंद्रित करता है।हम पवन टर्बाइन, हाइड्रो टर्बाइन और अन्य नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त 5KW से 2MW स्थायी चुंबक जेनरेटर प्रदान करते हैं।मजबूत लचीलेपन और प्रतिस्पर्धी क्षमताओं के साथ, हम ग्राहकों को समग्र नई ऊर्जा प्रणाली समाधान को अनुकूलित करने में मदद कर सकते हैं।ENNENG टीम ने यूरोप, अमेरिका, अफ्रीका और अन्य देशों में उद्योग के लिए कई जनरेटर वितरित किए हैं और कई अलग-अलग परियोजनाओं पर काम कर रही है, सभी गति पर (मानक गति से सीधे ड्राइव तक)।हम केवल पर्यावरणीय लाभ वाले उत्पादों की पेशकश करके और शून्य-कार्बन फुटप्रिंट के साथ काम करके ग्रह से अपना वादा पूरा कर रहे हैं।
