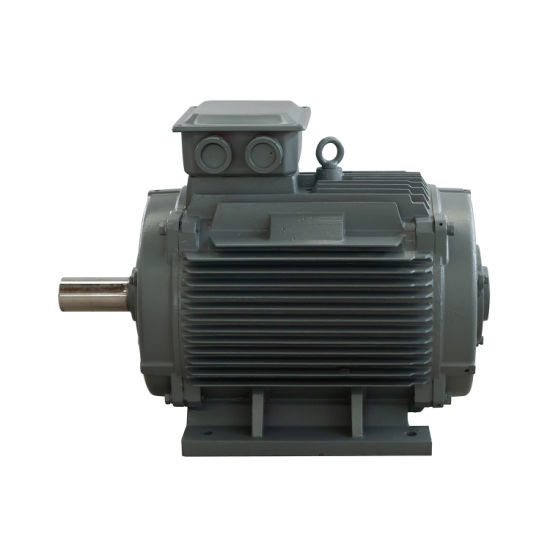

200KW लघु पवन टर्बाइन जेनरेटर 250RPM लाइटवेट स्थायी चुंबक दस्ता जेनरेटर

छोटा और हल्का ऊर्जा कुशल स्थायी चुंबक जनरेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है।इस उपकरण में, रोटर वाइंडिंग्स को स्थायी चुम्बकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों जैसे टर्बाइन और इंजन में वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए किया जाता है, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न प्रकार के आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं। .

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

स्थायी चुंबक जनरेटर का वर्गीकरण:

स्थायी चुंबक जनरेटर (पीएमजी) को विभिन्न कारकों के आधार पर वर्गीकृत किया जा सकता है, जैसे कि चुंबक का प्रकार, अनुप्रयोग, चरणों की संख्या और शक्ति रेटिंग।यहाँ स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण दिए गए हैं:

चुंबक प्रकार के आधार पर: ए।फेराइट मैग्नेट पीएमजी: ये जनरेटर फेराइट मैग्नेट का उपयोग करते हैं, जो कम खर्चीले होते हैं और दुर्लभ-पृथ्वी मैग्नेट की तुलना में कम चुंबकीय शक्ति रखते हैं।बी।रेयर-अर्थ मैगनेट पीएमजी: ये जनरेटर नियोडिमियम या समैरियम-कोबाल्ट मैग्नेट का उपयोग करते हैं, जो अधिक महंगे होते हैं लेकिन फेराइट मैग्नेट की तुलना में उच्च चुंबकीय शक्ति रखते हैं।

आवेदन के आधार पर: ए।विंड टर्बाइन पीएमजी: ये जनरेटर पवन टर्बाइनों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर छोटे पैमाने पर या ऑफ-ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं।बी।हाइड्रोइलेक्ट्रिक पीएमजी: ये जनरेटर हाइड्रोइलेक्ट्रिक पावर प्लांट में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर बड़े पैमाने पर अनुप्रयोगों में उपयोग किए जाते हैं।

चरणों की संख्या के आधार पर: ए।सिंगल-फेज पीएमजी: इन जेनरेटरों में सिंगल आउटपुट फेज होता है और इनका उपयोग कम-शक्ति वाले अनुप्रयोगों में किया जाता है।बी।तीन-चरण पीएमजी: इन जनरेटर के तीन आउटपुट चरण होते हैं और उच्च-शक्ति अनुप्रयोगों में उपयोग किए जाते हैं।

पावर रेटिंग के आधार पर: ए।कम-शक्ति पीएमजी: इन जनरेटरों की कुछ किलोवाट तक की शक्ति रेटिंग होती है और छोटे पैमाने के अनुप्रयोगों में उपयोग की जाती है।बी।उच्च-शक्ति पीएमजी: इन जनरेटरों की कई मेगावाट की शक्ति रेटिंग होती है और बड़े पैमाने पर अनुप्रयोगों में उपयोग किया जाता है, जैसे कि पवन टर्बाइन और पनबिजली संयंत्र।

ये स्थायी चुंबक जनरेटर के कुछ सामान्य वर्गीकरण हैं, लेकिन विशिष्ट मापदंडों के आधार पर इन्हें वर्गीकृत करने के अन्य तरीके भी हो सकते हैं।

विशेषताएँ

1. स्थायी चुंबक जनरेटर रोटर दुर्लभ पृथ्वी स्थायी चुंबक स्टील को अपनाता है, कोई बाहरी उत्तेजना नहीं, कोई कार्बन ब्रश नहीं, कोई चिंगारी नहीं, कोई उत्तेजना घुमावदार नहीं, उच्च मोटर रोटर शक्ति, कोई उत्तेजना नियंत्रण बॉक्स, उच्च जनरेटर दक्षता, कॉम्पैक्ट संरचना और उच्च विश्वसनीयता।समान मापदंडों वाले विद्युत उत्तेजना जनरेटर का वॉल्यूम-टू-वेट अनुपात 30% कम हो जाता है, जिससे निर्माण लागत कम हो जाती है।

2. जनरेटर कम रेटेड गति प्राप्त कर सकता है, गियरबॉक्स पुली आदि की आवश्यकता को समाप्त कर सकता है। हाइड्रोलिक टरबाइन सीधे जनरेटर को सिस्टम दक्षता में सुधार करने के लिए ड्राइव करता है।जनरेटर कम गति पर बिजली आवृत्ति 50HZ का उत्पादन कर सकता है।ग्रिड से जुड़े इन्वर्टर के साथ, टरबाइन को छोड़ा जा सकता है।शुष्क मौसम में, जनरेटर सेट कम गति से चलता है और इन्वर्टर के माध्यम से ग्रिड को बिजली की आपूर्ति करता है;गर्मी के गीले मौसम के दौरान, टर्बाइन अधिक पानी खा सकता है, और जनरेटर सेट उच्च गति से चलता है, जिससे अधिक बिजली उत्पन्न हो सकती है।जनरेटर पूरी गति सीमा में कुशलता से चलता है।

3. संरक्षण स्तर: IP54, पानी, मिट्टी और धूल को मोटर के अंदर प्रवेश करने से रोकने के लिए, और एक लंबी सेवा जीवन है।यह क्षेत्र की जरूरतों के लिए विशेष रूप से उपयुक्त है।यह व्यापक रूप से पवन ऊर्जा, जल विद्युत, महासागर शक्ति और अन्य नई ऊर्जा बिजली उत्पादन अवसरों में उपयोग किया जाता है।

4. मोटर एयर-कूल्ड या वाटर-कूल्ड है, और तापमान कम है।मोटर आयातित तेल युक्त बीयरिंगों को गोद लेती है, जो रखरखाव-मुक्त, उच्च विश्वसनीयता और लंबी सेवा जीवन है।मोटर वोल्टेज, गति, शक्ति और अन्य मापदंडों को जरूरतों के अनुसार बदला जा सकता है, और जनरेटर को क्षैतिज या ऊर्ध्वाधर प्रकार में बनाया जा सकता है।यह स्पलाइन शाफ्ट एक्सटेंशन, डबल शाफ्ट एक्सटेंशन, फ्रंट एंड स्टॉप आउटपुट इत्यादि का उपयोग कर सकता है, और तीन रोकथामों के साथ इलाज किया जा सकता है। स्थायी चुंबक पवन टर्बाइन विद्युत उपकरण हैं जो पवन ऊर्जा को यांत्रिक कार्यों में परिवर्तित करते हैं, जो रोटर को घुमाने के लिए ड्राइव करते हैं, और अंत में प्रत्यावर्ती धारा का उत्पादन करता है।पवन टर्बाइन में आमतौर पर पवन टर्बाइन, जनरेटर (उपकरणों सहित), दिशा नियामक (टेल फिन्स), टावर, गति-सीमित तंत्र और ऊर्जा भंडारण उपकरण शामिल होते हैं।पवन टरबाइन का कार्य सिद्धांत अपेक्षाकृत सरल है।हवा का पहिया हवा की क्रिया के तहत घूमता है।यह पवन की गतिज ऊर्जा को पवन पहिया शाफ्ट की यांत्रिक ऊर्जा में परिवर्तित करता है।जनरेटर घुमाता है और पवन पहिया शाफ्ट के ड्राइव के तहत बिजली उत्पन्न करता है।

2. परिवर्तनीय गति जनरेटर जल उद्योग के लिए एक समाधान प्रदान करते हैं।

परिवर्तनीय गति प्रौद्योगिकी से बढ़ी हुई दक्षता कई और छोटी जलविद्युत साइटों को विकसित करने के लिए आर्थिक रूप से व्यवहार्य बना सकती है।
