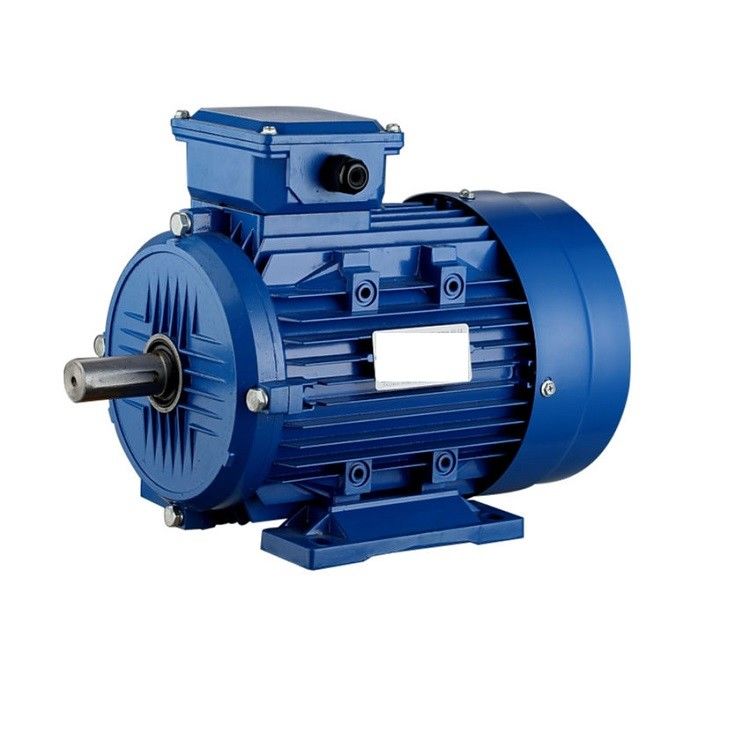

ओडीएम ओईएम 3 फेज सिंक्रोनस मोटर, गियरलेस लो स्पीड पीएमएसएम मोटर

स्थायी चुंबक एसी मोटर्स क्यों चुनें?

स्थायी चुंबक एसी (पीएमएसी) मोटर्स अन्य प्रकार के मोटर्स पर कई फायदे प्रदान करते हैं, जिनमें निम्न शामिल हैं:

उच्च दक्षता: रोटर तांबे के नुकसान की अनुपस्थिति और वाइंडिंग के नुकसान को कम करने के कारण पीएमएसी मोटर्स अत्यधिक कुशल हैं।वे 97% तक की दक्षता प्राप्त कर सकते हैं, जिसके परिणामस्वरूप महत्वपूर्ण ऊर्जा बचत होती है।

उच्च शक्ति घनत्व: पीएमएसी मोटर्स में अन्य मोटर प्रकारों की तुलना में उच्च शक्ति घनत्व होता है, जिसका अर्थ है कि वे आकार और वजन की प्रति यूनिट अधिक शक्ति का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहाँ स्थान सीमित है।

उच्च टोक़ घनत्व: पीएमएसी मोटर्स में एक उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे प्रति यूनिट आकार और वजन में अधिक टोक़ का उत्पादन कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है।

कम रखरखाव: चूंकि पीएमएसी मोटर्स में ब्रश नहीं होते हैं, इसलिए उन्हें कम रखरखाव की आवश्यकता होती है और अन्य मोटर प्रकारों की तुलना में उनका जीवनकाल लंबा होता है।

बेहतर नियंत्रण: पीएमएसी मोटर्स में अन्य मोटर प्रकारों की तुलना में बेहतर गति और टॉर्क नियंत्रण होता है, जिससे वे उन अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां सटीक नियंत्रण की आवश्यकता होती है।

पर्यावरण के अनुकूल: पीएमएसी मोटर अन्य मोटर प्रकारों की तुलना में अधिक पर्यावरण के अनुकूल हैं क्योंकि वे दुर्लभ पृथ्वी धातुओं का उपयोग करते हैं, जो कि रीसायकल करना आसान होता है और अन्य मोटर प्रकारों की तुलना में कम अपशिष्ट पैदा करता है।

कुल मिलाकर, पीएमएसी मोटर्स के फायदे उन्हें इलेक्ट्रिक वाहनों, औद्योगिक मशीनरी और नवीकरणीय ऊर्जा प्रणालियों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उत्कृष्ट विकल्प बनाते हैं।

स्थायी चुंबक एसी (पीएमएसी) मोटर्स में अनुप्रयोगों की एक विस्तृत श्रृंखला शामिल है:

औद्योगिक मशीनरी: PMAC मोटर्स का उपयोग विभिन्न प्रकार के औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है, जैसे पंप, कम्प्रेसर, पंखे और मशीन टूल्स।वे इन अनुप्रयोगों के लिए आदर्श बनाते हुए उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।

रोबोटिक्स: रोबोटिक्स और ऑटोमेशन अनुप्रयोगों में पीएमएसी मोटर्स का उपयोग किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और उच्च दक्षता प्रदान करते हैं।वे अक्सर रोबोटिक हथियारों, ग्रिपर्स और अन्य गति नियंत्रण प्रणालियों में उपयोग किए जाते हैं।

एचवीएसी सिस्टम: पीएमएसी मोटर्स का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में किया जाता है, जहां वे उच्च दक्षता, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।इन प्रणालियों में वे अक्सर प्रशंसकों और पंपों में उपयोग किए जाते हैं।

नवीकरणीय ऊर्जा प्रणालियाँ: PMAC मोटर्स का उपयोग नवीकरणीय ऊर्जा प्रणालियों में किया जाता है, जैसे पवन टर्बाइन और सौर ट्रैकर्स, जहाँ वे उच्च दक्षता, उच्च शक्ति घनत्व और सटीक नियंत्रण प्रदान करते हैं।वे अक्सर इन प्रणालियों में जनरेटर और ट्रैकिंग सिस्टम में उपयोग किए जाते हैं।

चिकित्सा उपकरण: पीएमएसी मोटर्स का उपयोग एमआरआई मशीनों जैसे चिकित्सा उपकरणों में किया जाता है, जहां वे उच्च टोक़ घनत्व, सटीक नियंत्रण और कम शोर स्तर प्रदान करते हैं।वे अक्सर उन मोटरों में उपयोग किए जाते हैं जो इन मशीनों में चलती भागों को चलाती हैं।

स्थायी चुंबक तुल्यकालिक मोटर का कार्य करना

स्थायी चुंबक तुल्यकालिक मोटर का काम पारंपरिक मोटर्स की तुलना में बहुत सरल, तेज और प्रभावी है।पीएमएसएम का कार्य स्टेटर के घूर्णन चुंबकीय क्षेत्र और रोटर के निरंतर चुंबकीय क्षेत्र पर निर्भर करता है।स्थायी चुम्बकों का उपयोग रोटर के रूप में निरंतर चुंबकीय प्रवाह बनाने और तुल्यकालिक गति से संचालित और लॉक करने के लिए किया जाता है।इस प्रकार के मोटर्स ब्रशलेस डीसी मोटर्स के समान होते हैं।

फेजर समूह स्टेटर की वाइंडिंग को एक दूसरे से जोड़कर बनते हैं।ये फेजर समूह एक साथ जुड़कर स्टार, डेल्टा और डबल और सिंगल फेज जैसे विभिन्न कनेक्शन बनाते हैं।हार्मोनिक वोल्टेज को कम करने के लिए, वाइंडिंग्स को शीघ्र ही एक दूसरे के साथ लपेटा जाना चाहिए।

जब स्टेटर को 3-फेज एसी आपूर्ति दी जाती है, तो यह एक घूर्णन चुंबकीय क्षेत्र बनाता है और रोटर के स्थायी चुंबक के कारण निरंतर चुंबकीय क्षेत्र प्रेरित होता है।यह रोटर तुल्यकालिक गति के साथ तुल्यकालन में कार्य करता है।पीएमएसएम का पूरा काम बिना किसी लोड के स्टेटर और रोटर के बीच हवा के अंतराल पर निर्भर करता है।

यदि हवा का अंतर बड़ा है, तो मोटर का वाइंडेज नुकसान कम हो जाएगा।स्थायी चुम्बक द्वारा निर्मित क्षेत्र ध्रुव प्रमुख होते हैं।स्थायी चुंबक तुल्यकालिक मोटर्स स्व-शुरू करने वाली मोटर नहीं हैं।इसलिए, स्टेटर की चर आवृत्ति को इलेक्ट्रॉनिक रूप से नियंत्रित करना आवश्यक है।

ईएमएफ और टोक़ समीकरण

एक तुल्यकालिक मशीन में, प्रति चरण प्रेरित औसत EMF को एक तुल्यकालिक मोटर में गतिशील प्रेरित EMF कहा जाता है, प्रत्येक कंडक्टर द्वारा प्रति क्रांति में कटौती Pϕ वेबर है

तब एक चक्कर पूरा करने में लगने वाला समय 60/N सेकंड है

प्रति कंडक्टर प्रेरित औसत ईएमएफ का उपयोग करके गणना की जा सकती है

(PϕN / 60) x Zph = (PϕN / 60) x 2Tph

जहाँ Tph = Zph / 2

इसलिए, प्रति चरण औसत EMF है,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

जहां टीपीएच = नहीं।प्रति चरण श्रृंखला में जुड़े हुए मोड़

ϕ = फ्लक्स/पोल वेबर में

पी = नहीं।डंडे का

एफ = हर्ट्ज में आवृत्ति

जेडपीएच = नहीं।प्रति चरण श्रृंखला में जुड़े कंडक्टरों की।= Zph/3

EMF समीकरण स्टेटर पर कॉइल्स और कंडक्टरों पर निर्भर करता है।इस मोटर के लिए वितरण कारक Kd और पिच कारक Kp पर भी विचार किया जाता है।

इसलिए, ई = 4 x ϕ xfx Tph xKd x Kp

एक स्थायी चुंबक तुल्यकालिक मोटर का टॉर्क समीकरण इस प्रकार दिया गया है,

टी = (3 x Eph x Iph x sinβ) / ωm

लाभ

स्थायी चुंबक तुल्यकालिक मोटर के लाभों में शामिल हैं:

उच्च गति पर उच्च दक्षता प्रदान करता है

विभिन्न पैकेजों में छोटे आकार में उपलब्ध है

इंडक्शन मोटर की तुलना में रखरखाव और स्थापना बहुत आसान है

कम गति पर फुल टॉर्क बनाए रखने में सक्षम

उच्च दक्षता और विश्वसनीयता

स्मूद टॉर्क और डायनामिक परफॉर्मेंस देता है

नुकसान

स्थायी चुंबक तुल्यकालिक मोटर्स के नुकसान हैं:

इंडक्शन मोटर्स की तुलना में इस प्रकार की मोटरें बहुत महंगी होती हैं

किसी तरह शुरू करना मुश्किल है क्योंकि वे सेल्फ-स्टार्टिंग मोटर नहीं हैं।
