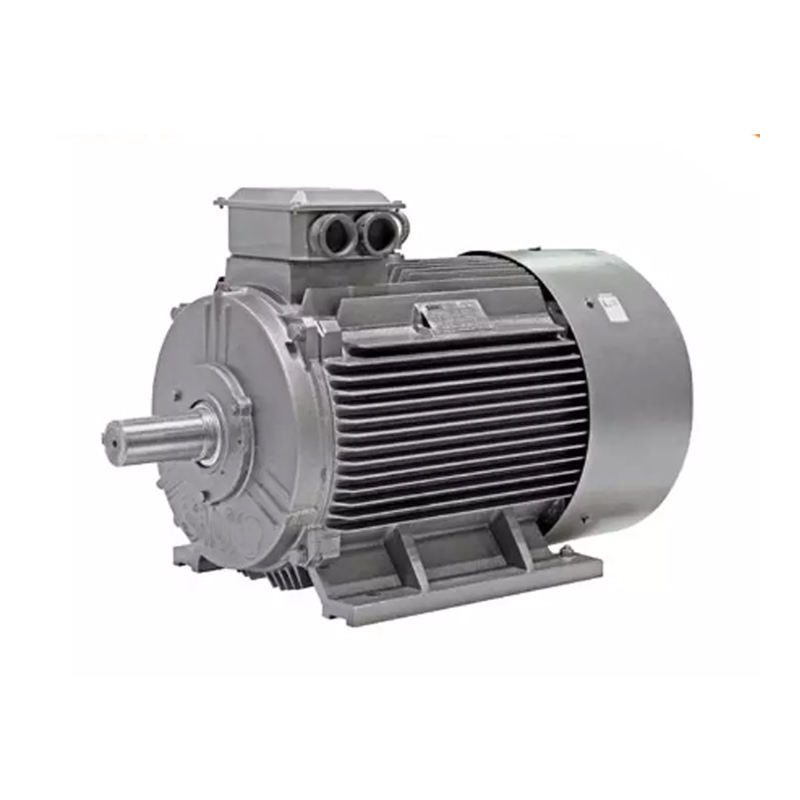

22KW 37KW 4 डंडे 3 चरण स्थायी चुंबक तुल्यकालिक मोटर

स्थायी चुंबक मोटर्स की विशेषताएं और लाभ:

उत्तेजना के स्रोत से मोटर को दो श्रेणियों में विभाजित किया जा सकता है: स्थायी चुंबक मोटर और विद्युत उत्तेजना मोटर।एक स्थायी चुंबक मोटर एक विद्युत मोटर है जो स्थायी चुंबक से उत्तेजना चुंबकीय क्षेत्र उत्पन्न करती है।उद्योग और नागरिक उपयोग में सबसे व्यापक रूप से उपयोग किए जाने वाले तीन-चरण अतुल्यकालिक मोटर्स, जैसे कि Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, Series YB2 Series, आदि सभी विद्युत उत्तेजना मोटर्स से संबंधित हैं।ENNENG Motor उत्पाद अल्ट्रा-कुशल स्थायी चुंबक तुल्यकालिक मोटर्स हैं।

पारंपरिक विद्युत उत्तेजना मोटर्स की तुलना में, स्थायी चुंबक मोटर्स, विशेष रूप से दुर्लभ पृथ्वी स्थायी चुंबक मोटर्स, में सरल संरचना, विश्वसनीय संचालन, छोटे आकार, हल्के, छोटे नुकसान और उच्च दक्षता, और लचीले और विविध आकार और मोटर के आकार के फायदे हैं।आवेदन अत्यंत विस्तृत है, जिसमें एयरोस्पेस, राष्ट्रीय रक्षा, औद्योगिक और कृषि उत्पादन और दैनिक जीवन के लगभग सभी क्षेत्रों को शामिल किया गया है।

एक स्थायी चुंबक तुल्यकालिक मोटर (PMSM) एक प्रकार की विद्युत मोटर है जो चुंबकीय क्षेत्र बनाने के लिए रोटर में स्थायी चुंबक का उपयोग करती है।पीएमएसएम मोटर की कुछ विशेषताओं में शामिल हैं:

1. उच्च दक्षता: PMSM मोटर्स अत्यधिक कुशल हैं, जिनकी दक्षता स्तर 98% तक है।ऐसा इसलिए है क्योंकि उनके स्थायी चुम्बकों के कारण उन्हें अन्य प्रकार की मोटरों की तुलना में कम बिजली की हानि होती है।

2. उच्च शक्ति घनत्व: पीएमएसएम मोटर्स में उच्च शक्ति घनत्व होता है, जिसका अर्थ है कि वे एक छोटे पैकेज में उच्च स्तर की शक्ति प्रदान कर सकते हैं।यह उन्हें उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है जहाँ स्थान सीमित है।

3. उच्च टोक़: पीएमएसएम मोटर्स में उच्च टोक़ घनत्व होता है, जिसका अर्थ है कि वे एक छोटे पैकेज में बहुत अधिक टोक़ उत्पन्न कर सकते हैं।यह उन्हें उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है जहां उच्च टोक़ की आवश्यकता होती है।

4. सटीक नियंत्रण: पीएमएसएम मोटर्स को उनके सटीक नियंत्रण के लिए जाना जाता है, जो उन्हें उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है जहां सटीक गति नियंत्रण की आवश्यकता होती है।

5. कम रखरखाव: PMSM मोटर्स का डिज़ाइन सरल होता है और इसके लिए अधिक रखरखाव की आवश्यकता नहीं होती है।यह उन्हें उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है जहां रखरखाव कठिन या महंगा है।

6. वाइड स्पीड रेंज: पीएमएसएम मोटर्स की एक विस्तृत गति सीमा होती है, जो उन्हें विभिन्न प्रकार के अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है।

7. कम शोर और कंपन: पीएमएसएम मोटर्स चुपचाप काम करते हैं और न्यूनतम कंपन उत्पन्न करते हैं, जिससे उन्हें अनुप्रयोगों में उपयोग के लिए उपयुक्त बना दिया जाता है जहां शोर और कंपन को न्यूनतम रखा जाना चाहिए।

स्थायी चुंबक मोटर्स के विमुद्रीकरण के कारण:

01. चुंबकीय स्टील-ग्रेड का अनुचित चयन

यदि मोटर डिजाइन की गणना पर्याप्त सटीक नहीं है, और निम्न ग्रेड गलत तरीके से चुना गया है, जैसे कि 180 डिग्री सेल्सियस के स्थायी चुंबक का चयन किया जाना चाहिए लेकिन 155 डिग्री सेल्सियस गलत तरीके से चुना गया है, ऐसी स्थिति हो सकती है: प्रारंभिक परीक्षण परीक्षण प्रक्रिया का रिकॉर्ड इंडेक्स बहुत अच्छा है, क्योंकि मोटर धीरे-धीरे थर्मली स्थिर हो जाती है, मोटर के प्रासंगिक संकेतक खराब होने लगते हैं और डिजाइन अपेक्षाओं से अधिक से अधिक विचलित हो जाते हैं।एक निश्चित समय पर, करंट तेजी से बढ़ता है, इन्वर्टर जल्दी बंद हो जाता है, और एक ओवरक्रैक कोड प्रदर्शित होता है।मोटर की नो-लोड विशेषताओं का फिर से परीक्षण करें, यह दर्शाता है कि मोटर ने अपना चुंबकत्व खो दिया है, और चुंबकीय स्टील को बदला जाना चाहिए।

02. डीमैग्नेटाइजेशन समस्या का अधिक गरम होना

चुंबकत्व का अति तापकारी नुकसान एक संवेदनशील विषय है, और चुम्बकों के चुंबकीय गुणों में कमी भी अतिप्रवाह और अति तापकारी समस्याओं का कारण बन सकती है।यदि चुंबकीय स्टील के चुंबकीय गुणों के प्रभाव को बाहर रखा जाता है और केवल थर्मल कारक पर विचार किया जाता है, तो यह निर्धारित किया जा सकता है कि ऐसी दो स्थितियां हैं जिनमें डीमैग्नेटाइजेशन को गर्म करने की घटना घटित होगी: सबसे पहले, मोटर में संचलन वेंटिलेशन पथ है अनुचित, जो ठंड और गर्मी चालन के प्राकृतिक नियम का उल्लंघन करता है, जिसके परिणामस्वरूप स्थानीय गर्मी संचय होता है;दूसरा, घुमावदार का ताप भार बहुत अधिक है, और गर्मी उत्पादन मोटर ताप विनिमय प्रणाली के ताप विनिमय स्तर से अधिक है।

03. अत्यधिक विमुद्रीकरण करंट की समस्या

जब मोटर चल रहा होता है, जब लोड करंट चुंबक की एंटी-डिमैग्नेटाइजेशन क्षमता से अधिक हो जाता है, तो यह चुंबक के अपरिवर्तनीय डीमैग्नेटाइजेशन का कारण बनेगा, जो लोड करंट को और बढ़ा देगा और चुंबक के अपरिवर्तनीय डीमैग्नेटाइजेशन को बढ़ा देगा।यह पारस्परिकता विमुद्रीकरण तक अपरिवर्तनीय विचुंबकत्व को तेज करती है।

4. स्थायी चुंबक मोटरों के विचुंबकीकरण को कैसे रोका जाए?

01. स्थायी चुंबक मोटर शक्ति का सही चयन:

डीमैग्नेटाइजेशन स्थायी चुंबक मोटर्स के पावर चयन से संबंधित है।पीएम मोटर पावर का सही चयन डीमैग्नेटाइजेशन को रोक या देरी कर सकता है।स्थायी चुंबक तुल्यकालिक मोटर के विमुद्रीकरण का मुख्य कारण यह है कि तापमान बहुत अधिक है, और अधिभार उच्च तापमान का मुख्य कारण है।इसलिए, स्थायी चुंबक मोटर की शक्ति का चयन करते समय एक निश्चित मार्जिन छोड़ा जाना चाहिए।भार की वास्तविक स्थिति के अनुसार, आम तौर पर लगभग 20% अधिक उपयुक्त होता है।

02. भारी लोड शुरू करने और बार-बार शुरू करने से बचें:

स्थायी चुंबक तुल्यकालिक मोटर्स भारी भार के सीधे शुरू होने या बार-बार शुरू होने से बचने की कोशिश करते हैं।प्रारंभिक प्रक्रिया के दौरान, प्रारंभिक टोक़ दोलन कर रहा है, और प्रारंभिक टोक़ के घाटी खंड में, स्टेटर चुंबकीय क्षेत्र रोटर चुंबकीय ध्रुव को विमुद्रीकृत कर रहा है।इसलिए, भारी भार और स्थायी चुंबक तुल्यकालिक मोटर के बार-बार शुरू होने से बचने का प्रयास करें।

03. डिजाइन में सुधार करें:

(1) स्थायी चुंबक की मोटाई उचित रूप से बढ़ाएँ:

स्थायी चुंबक तुल्यकालिक मोटर डिजाइन और निर्माण के दृष्टिकोण से, आर्मेचर प्रतिक्रिया, विद्युत चुम्बकीय टोक़ और स्थायी चुंबक विचुंबकीकरण के बीच संबंध पर विचार किया जाना चाहिए।

टॉर्क वाइंडिंग करंट द्वारा उत्पादित चुंबकीय प्रवाह और रेडियल बल वाइंडिंग द्वारा उत्पादित चुंबकीय प्रवाह की संयुक्त कार्रवाई के तहत, रोटर सतह पर स्थायी चुंबक आसानी से विमुद्रीकरण का कारण बनते हैं।

इस शर्त के तहत कि मोटर का एयर गैप अपरिवर्तित रहता है, यह सुनिश्चित करने के लिए कि स्थायी चुंबक डिमैग्नेटाइज नहीं होता है, स्थायी चुंबक की मोटाई को उचित रूप से बढ़ाना सबसे प्रभावी तरीका है।

(2) रोटर के तापमान में वृद्धि को कम करने के लिए रोटर के अंदर एक वेंटिलेशन ग्रूव सर्किट होता है:

यदि रोटर का तापमान बहुत अधिक है, स्थायी चुंबक चुंबकत्व के अपरिवर्तनीय नुकसान का कारण होगा।संरचनात्मक डिजाइन में, रोटर के आंतरिक वेंटिलेशन सर्किट को चुंबकीय स्टील को सीधे ठंडा करने के लिए डिज़ाइन किया जा सकता है।न केवल चुंबकीय स्टील के तापमान को कम करता है बल्कि दक्षता में भी सुधार करता है।
