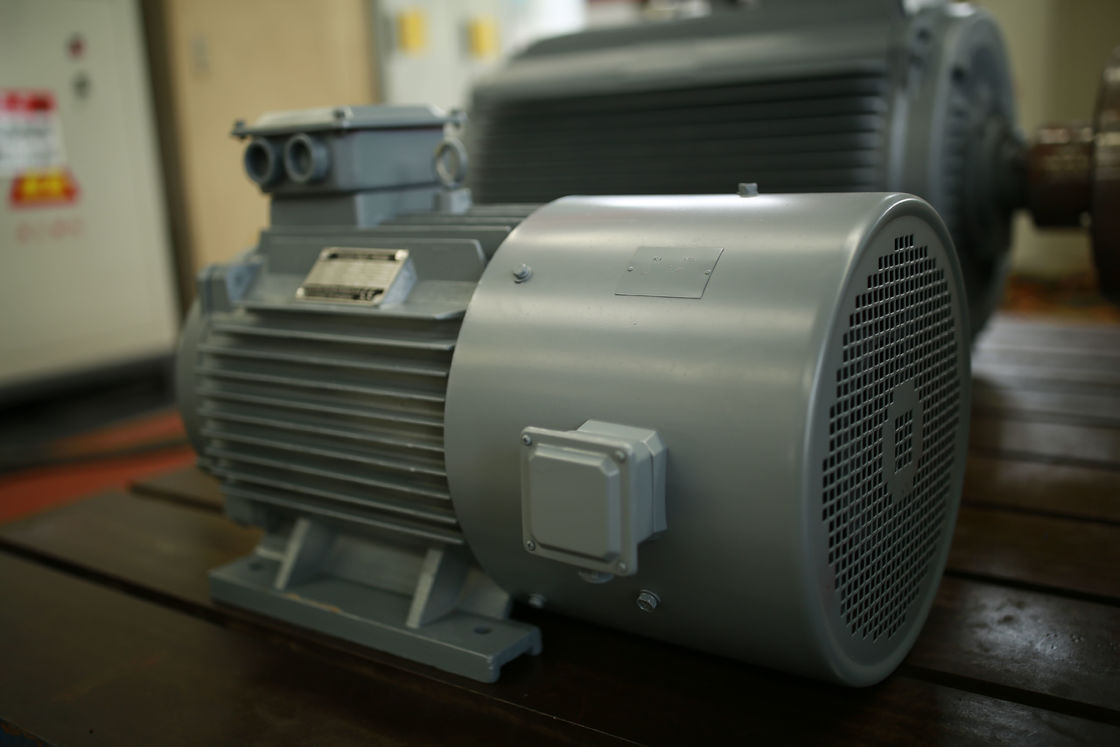

विंड टर्बाइन / हाइड्रो टर्बाइन के लिए रेडियल फ्लक्स स्थायी चुंबक जेनरेटर

लंबी उम्र रेडियल फ्लक्स एसी स्थायी चुंबक जनरेटर

उत्पाद आरेखण

तकनीकी मापदण्ड

विस्तृत चित्र

स्थायी चुंबक जनरेटर क्या है?

स्थायी चुंबक जनरेटर एक उपकरण है जो यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है।इस उपकरण में, रोटर वाइंडिंग्स को स्थायी चुम्बकों से बदल दिया गया है।स्थायी चुंबक जनरेटर का उपयोग ज्यादातर औद्योगिक अनुप्रयोगों जैसे टर्बाइन और इंजन में वाणिज्यिक विद्युत ऊर्जा का उत्पादन करने के लिए किया जाता है, स्थायी चुंबक अल्टरनेटर ऊर्जा का एक वैकल्पिक स्रोत है और इसके कई फायदे हैं जो इसे विभिन्न प्रकार के आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक महान उपकरण बनाते हैं। .

ढांचा

स्थायी चुंबक जनरेटर मुख्य रूप से रोटर, एंड कवर और स्टेटर से बना होता है।स्टेटर की संरचना एक साधारण अल्टरनेटर के समान होती है।रोटर और अल्टरनेटर की संरचना के बीच सबसे बड़ा अंतर यह है कि रोटर पर स्थायी चुंबक की स्थिति के अनुसार उच्च गुणवत्ता वाले होते हैं, स्थायी चुंबक जनरेटर को आमतौर पर एक सतह रोटर संरचना और एक अंतर्निहित रोटर संरचना में विभाजित किया जाता है। .

काम के सिद्धांत

स्थायी चुंबक जनरेटर विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है जिसमें तार एक विद्युत क्षमता को प्रेरित करने के लिए चुंबकीय क्षेत्र की रेखा को काटता है और मुख्य प्रस्तावक की यांत्रिक ऊर्जा को विद्युत ऊर्जा उत्पादन में परिवर्तित करता है।इसमें दो भाग होते हैं, स्टेटर और रोटर।स्टेटर आर्मेचर है जो बिजली उत्पन्न करता है और रोटर चुंबकीय ध्रुव है।स्टेटर एक आर्मेचर आयरन कोर से बना है, समान रूप से डिस्चार्ज तीन-चरण वाइंडिंग, मशीन बेस और एंड कवर।

रोटर आमतौर पर एक छिपा हुआ पोल प्रकार होता है, जो उत्तेजना वाइंडिंग, आयरन कोर और शाफ्ट, गार्ड रिंग, सेंटर रिंग आदि से बना होता है।

रोटर की उत्तेजना वाइंडिंग को साइनसोइडल वितरण (रोटर चुंबकीय क्षेत्र कहा जाता है) के करीब एक चुंबकीय क्षेत्र उत्पन्न करने के लिए डीसी करंट से खिलाया जाता है, और इसका प्रभावी उत्तेजना प्रवाह स्थिर आर्मेचर वाइंडिंग के साथ प्रतिच्छेद करता है।जब रोटर घूमता है तो रोटर का चुंबकीय क्षेत्र उसके साथ घूमता है।हर बार एक क्रांति की जाती है, बल की चुंबकीय रेखाएँ स्टेटर के प्रत्येक चरण के क्रम में कटौती करती हैं, और तीन चरण के स्टेटर वाइंडिंग में तीन-चरण एसी क्षमता प्रेरित होती है।

जब पीएम जनरेटर एक सममित भार के साथ चल रहा होता है, तो तीन-चरण आर्मेचर करंट एक घूर्णन चुंबकीय क्षेत्र को समकालिक गति के साथ उत्पन्न करने के लिए संश्लेषित करता है।ब्रेकिंग टॉर्क उत्पन्न करने के लिए स्टेटर और रोटर फ़ील्ड परस्पर क्रिया करते हैं।टर्बाइन से यांत्रिक टॉर्क इनपुट ब्रेकिंग टॉर्क पर काबू पा लेता है और काम करता है।

विशेषताएँ

① जनरेटर में कई पोल होते हैं, जो आवृत्ति और दक्षता में सुधार करते हैं, जिससे रेक्टिफायर और इनवर्टर की लागत बचती है।

② जनरेटर, कॉम्पैक्ट संरचना को डिजाइन करते समय परिमित तत्व विश्लेषण का उपयोग किया जाता है।कम स्टार्टअप टॉर्क, छोटे पवन स्टार्टअप की समस्या को हल करता है, पवन ऊर्जा उपयोग में सुधार करता है।

③ गियर वृद्धिकर्ता को छोड़ दें, जनरेटर की विश्वसनीयता और दक्षता में सुधार करें, और रखरखाव की मात्रा कम करें।

④ एच वर्ग इन्सुलेशन, वैक्यूम दबाव संसेचन।

⑤ कई संरचनाएं हैं जैसे ऊर्ध्वाधर अक्ष, क्षैतिज अक्ष, आंतरिक रोटर, बाहरी रोटर और प्लेट प्रकार।

⑥ मजबूत रोटार, जनरेटर उच्च गति प्राप्त कर सकता है।

⑦ छोटे आकार, हल्के वजन, उच्च ऊर्जा घनत्व, विशेष परिस्थितियों के लिए उपयुक्त।

⑧ पूरी गति सीमा, उच्च दक्षता में दक्षता चलाएं।

⑨ आयातित उच्च गति वाले तेल युक्त बीयरिंग, रखरखाव मुक्त और उच्च विश्वसनीयता का उपयोग करें।

शक्ति वक्र

वोल्टेज वक्र

2. परिवर्तनीय गति जनरेटर जल उद्योग के लिए एक समाधान प्रदान करते हैं।

परिवर्तनीय गति प्रौद्योगिकी से बढ़ी हुई दक्षता कई और छोटी जलविद्युत साइटों को विकसित करने के लिए आर्थिक रूप से व्यवहार्य बना सकती है।
